solidworks画压缩弹簧或可变螺距方法

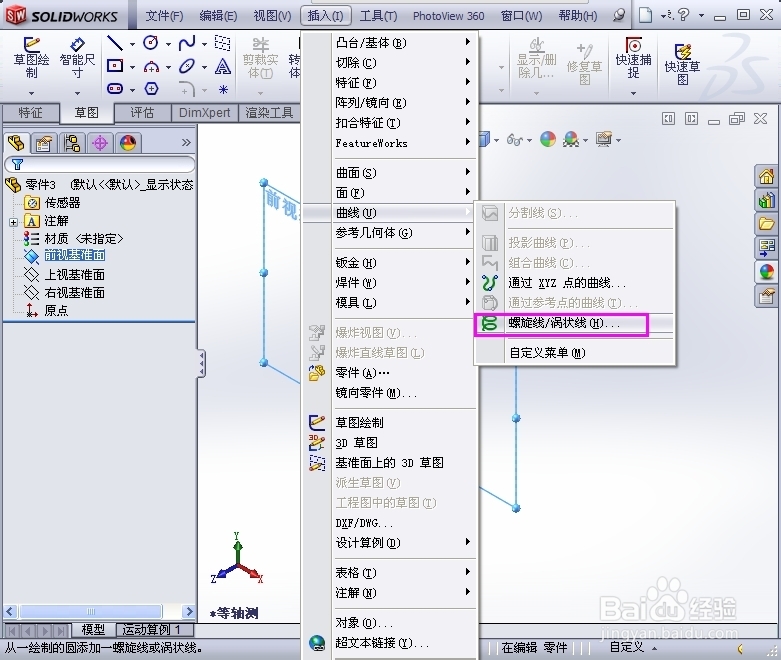

1、打开solidworks之后新建一个零件，选择前视基准面，再单击菜单【插入】-【曲线】-【螺旋线/涡状线】画草图，

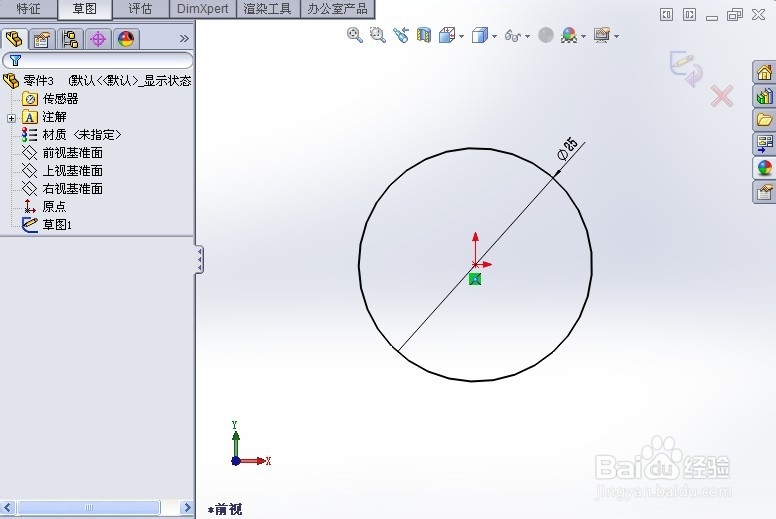

2、以原点为圆心画一个圆，标注好尺寸，这是设置为φ25，再打勾，并切换至等轴测视图。

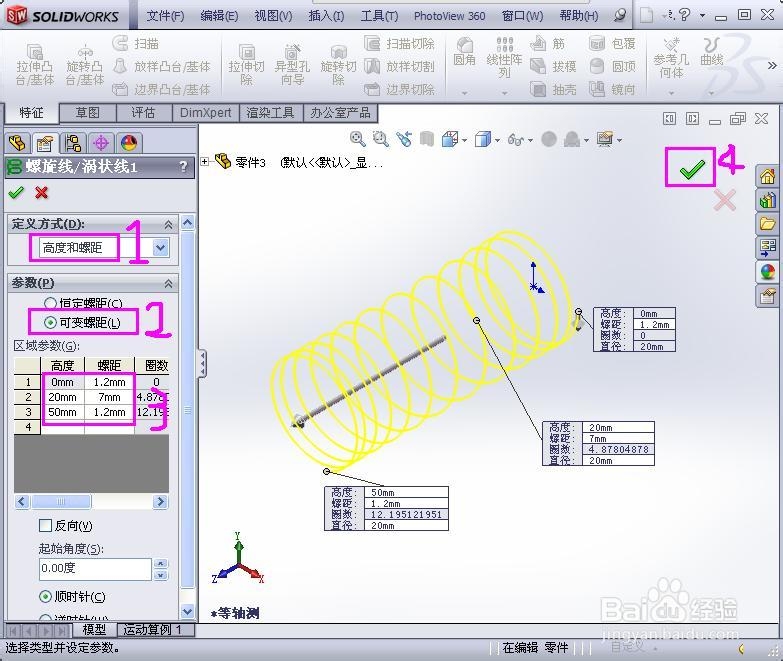

3、设置【螺旋线】-【可变螺距】中间螺距尺寸，及两头缩小的螺距尺寸，见下图，完成后并打勾。

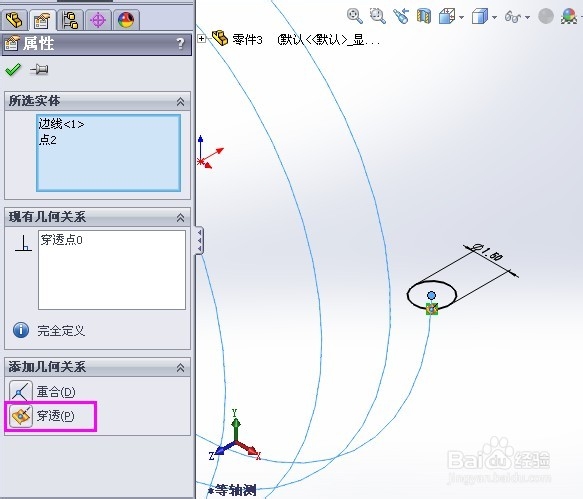

4、选择【上视基准面】，额鹿赤柝画弹簧截面大小，这里设置为φ1.5，再按住Ctrl键选择【圆心】和【螺旋线】，将其设为【穿透】，并打勾，退出草图。

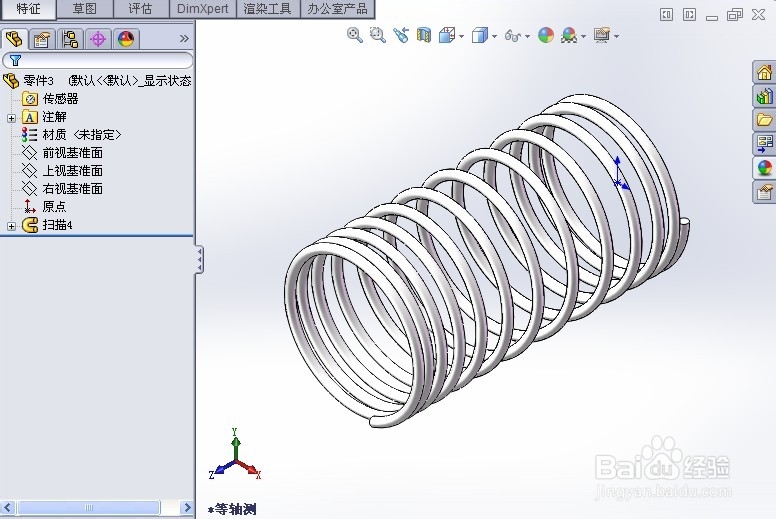

5、单击【插入】-【凸台/基体】-【扫描】-选择φ1.5的圆，再选择【螺旋线】，扫描完成并打勾。

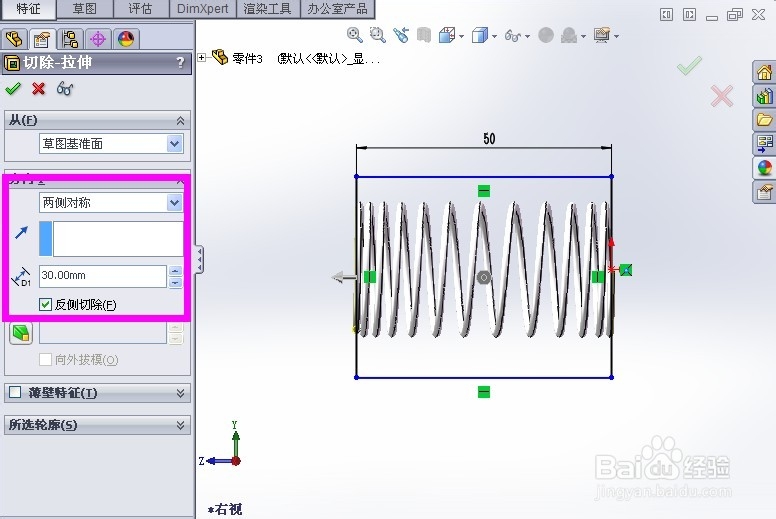

6、选择【右视基准面】正视于画草图，之后拉伸切除并勾选【反侧切除】。

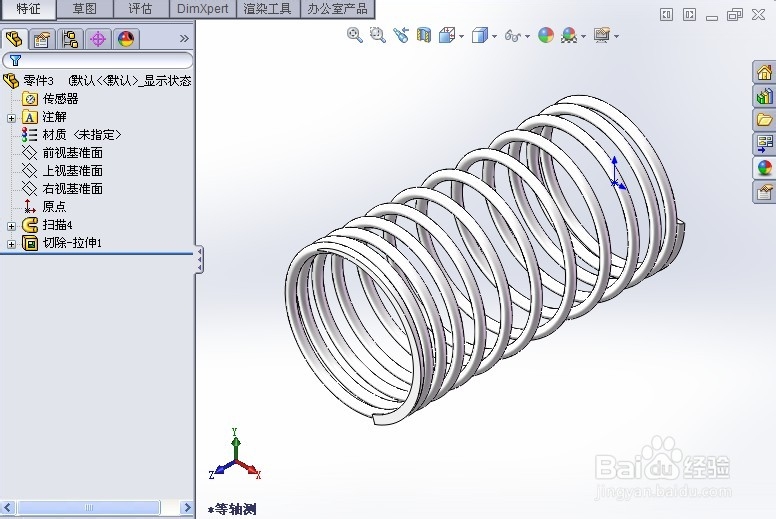

7、切换等轴测，见三维图。

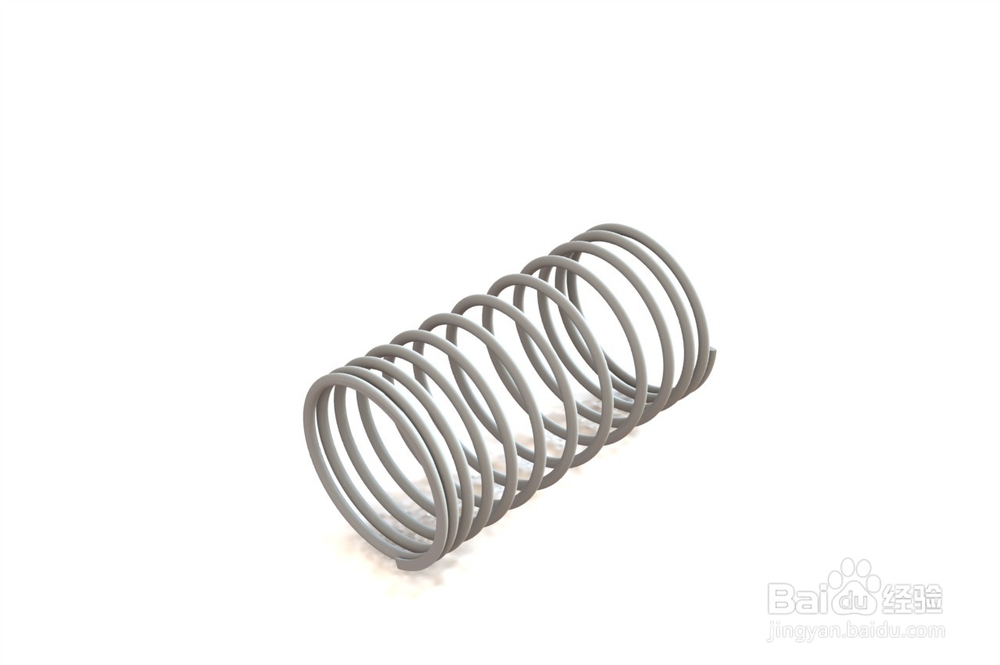

8、渲染后的效果
