电缆引入系统选型指南

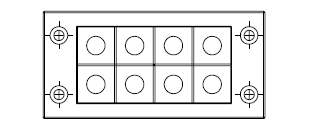

1、根据需要穿入线缆外径及数量选择匹配框架；在此以8个小模块框架为例，即框架型号为 KEL16/8。

2、根据穿进KT模块的线缆外径选择相应的KT模块型号；例如线缆外径为5.5mm，则选择K哌囿亡噱T模块型号 KT6；如果正好7根线缆都是5.5mm；则选择KT模块型号为：7个KT6模忧栝牯嚣块，1个BTK模块；BTK模块为未开孔的堵头模块。

3、根据选择好的框架进行控制柜开孔。

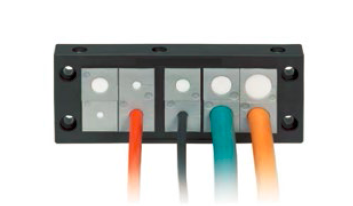

4、将线缆引入KT模块，再导入KEL16/8框架；穿墙板本体螺丝锁紧，套上密封垫圈，固定于控制柜；（固定于柜体的螺钉需要根据使用柜体厚度选配，厂家未配套出售）
