外贴式液位计的选用及安装详解

1、根据不同的工况选择不同型号的ELL外贴式液位计，可以达到经济、可靠、稳定、方便的使用效果。

 ELL-FI-CE增强型

不仅可用于30m量程内各种罐型的常规工况，而且可用于30m量程内各种罐型的严苛工况。

 ELL-FI-PE紧凑型

用于16m量程内卧罐、球罐和立罐。

ELL-FI-VE车载型

特殊的抗震结构，适用于6m量程内油罐车、化学液体运输车辆。

1、1）隔爆型Exd IICT6 Gb、WF1、IP67

Ex：防爆标志

d：隔爆

IIC：爆炸性混合气体组别

T6：温度组别最高级，点燃或引爆可燃物、气温度越低越危险

Gb：国标3836，《GB3836.1-2010爆炸性环境设备通用要求》，可用于1、2区

WF1：户外中度防腐

IP67：防尘、防水等级，防尘等级I6（灰尘封闭）；防水等级P7（防护短时间浸入水中）

2）本安型Exia IIBT6 Ga、 WF1、IP65

Ex：防爆标志

ia：本安

IIB：爆炸性混合气体组别

T4：温度组别次高级。点燃或引爆可燃物、气温度越低越危险

Ga：国标3836，《GB3836.1-2010爆炸性环境设备通用要求》，可用于0、1、2区

WF1：户外中度防腐

IP65：防尘、防水等级，防尘等级I6（灰尘封闭）；防水等级P5（防各个方向的高压水）

1、隔离4～20mA/Hart协议/Modbus现场总线/TCP工业以太网

隔离4～20mA：4~20mA电流环输出，使用电流的大小来表示输出信号。

Hart协议：HART是一种工业现场总线。在4~20mA电流环线路上叠加的一种载波信号。可输出包括测量值、设定值等信息。

Modbus现场总线：RS485 Modbus_RTU协议使用了RS485总线作为底层，Modbus_RTU协议为应用层的工业现场总线标准。

TCP工业以太网：工业以太网是基于IEEE 802.3 (Ethernet)的强大的区域和单元网络。

1、主机（现场变送器）一台；测量头（传感器）两个，一个液位测量头，一个校准测量头；专用线缆。

1、安装位置选择

1）靠近被测容器；

2）避免阳光直射；

3）尽量防淋雨；

4）极寒区域（低于40℃）需加伴热仪表箱。

安装

1）现场安装位置立一根2寸（60mm）立管；

2）用U型卡将仪表安装支架固定于立管上；

3）将仪表主机固定于安装支架上。

1、 探头安装位置的选择

1）外贴式液位计探头

l 尽量靠近容器正底部安装，探头垂直方向容器内无隔板、漏板等遮挡物；

l 尽量远离进料口安装；在进出料口之间安装，靠近出料口一侧；

l 打磨安装面的面积应不小于φ80mm的圆面（若有保温层，开保温层的面积应在φ200~300mm）；

l 表面无锈蚀，无漆层，无锈坑，平整光亮；

l 容器侧面安装校准探头，垂直于探头表面方向要避开容器内部的隔板、漏板等遮挡物。

11、探头安装步骤

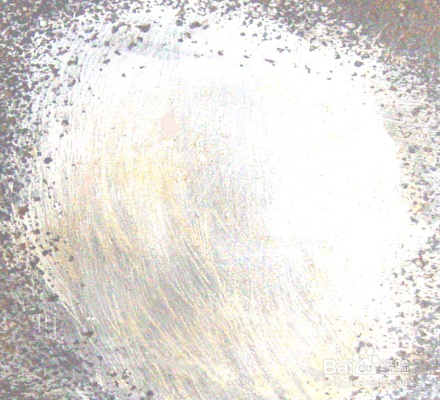

1）安装位置处理

打磨安装面的面积应不小于φ80mm的圆面（若有保温层，开保温层的面积应在φ200~300mm）

表面无锈蚀，无漆层，无锈坑，平整光亮。

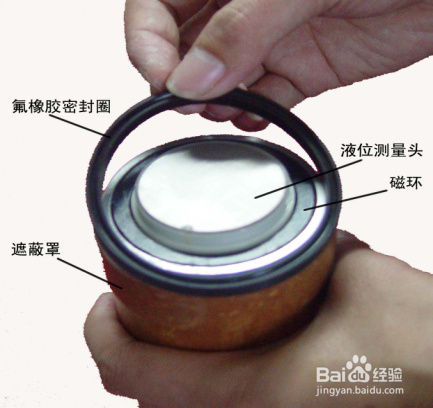

2）逆时针旋松遮蔽罩，使遮蔽罩上沿预留出安装密封胶圈的位置；

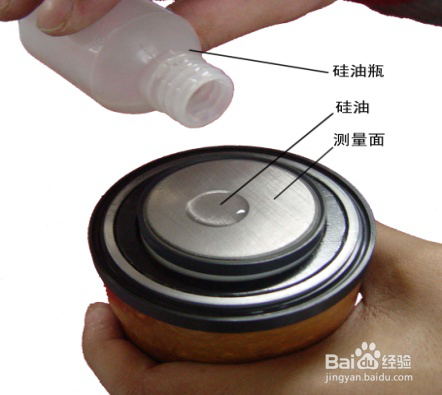

3）擦干净测量头表面和处理好的安装位置表面；测量头表面均匀地涂一薄层硅油；

4）先将测量头的边沿贴紧安装面后，再慢慢让测量头面和安装面接触，最后稍向上用力推压，使磁环能够完全紧密的吸附在罐壁上；

5）顺时针旋紧遮蔽罩使其压紧密封胶圈，注意：当测量头面和安装面有相对滑动是时，则表示已经用力太大，这时要观察密封圈是否受压过大向外翻；密封胶圈与罐壁之间涂933密封。

1、现场敷设防爆镀锌钢管，建议采用6“管；

液位测量头采用防爆挠型管和镀锌钢管连接

外贴式液位计防爆挠型管接口选用测量头端G1/2“（内）～镀锌管端G3/4“（内）

测量头穿线镀锌钢管进仪表主机采用防爆挠型管

外贴式液位计防爆挠型管接口选用镀锌管端G3/4“（内）～仪表端M20×1.5（外）
