UG软件设置一个程序钻孔不同深度加工

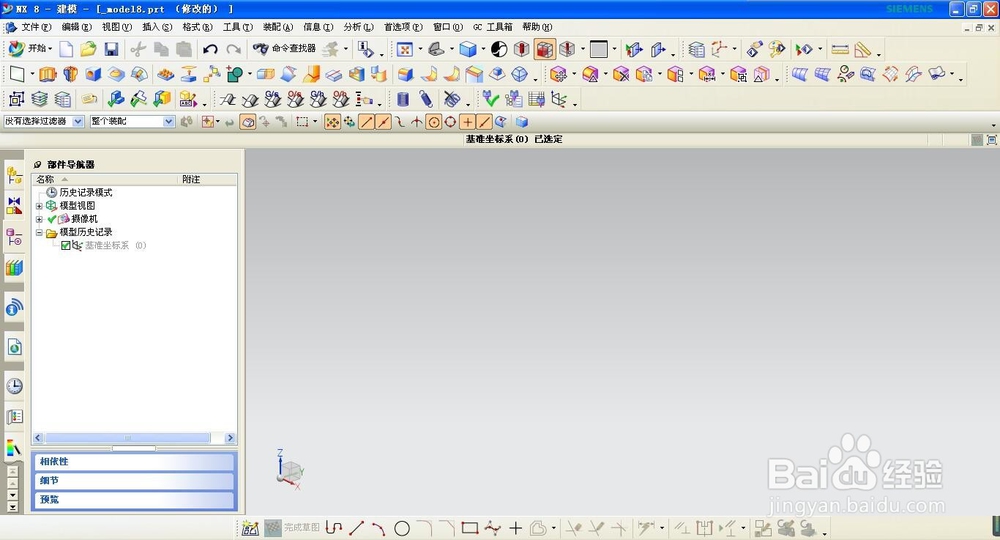

1、首先打开UG软件，进入建模环境。

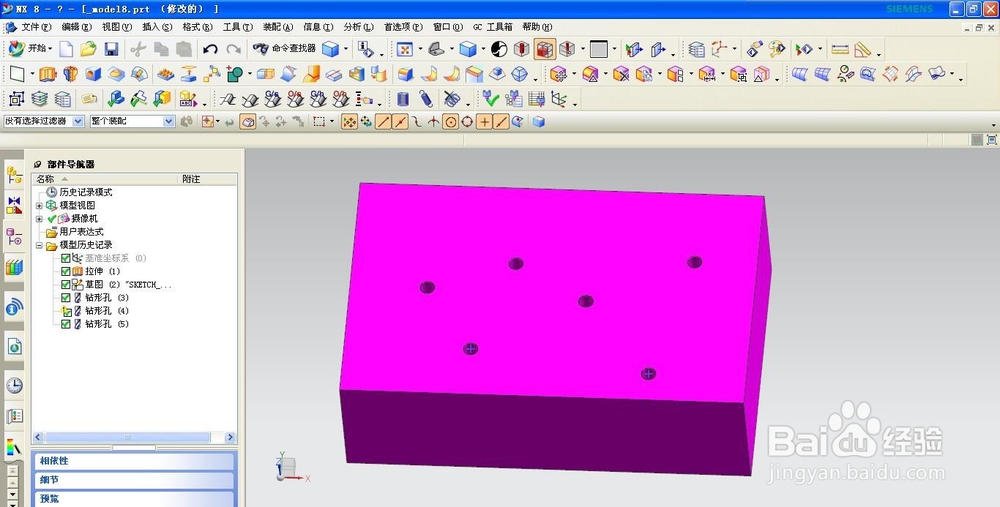

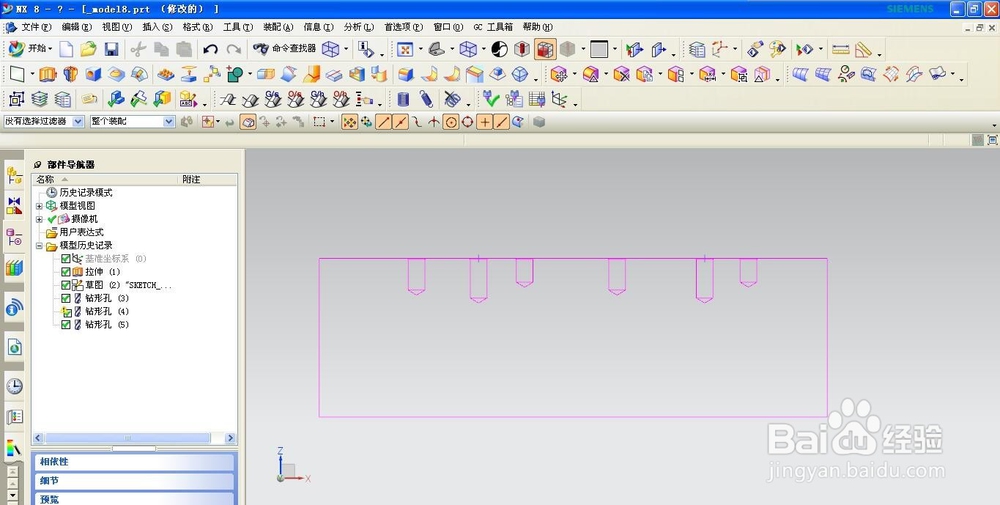

2、我们打开要钻孔的工件，通过静态线框可以看出来几组孔的深度不一样。

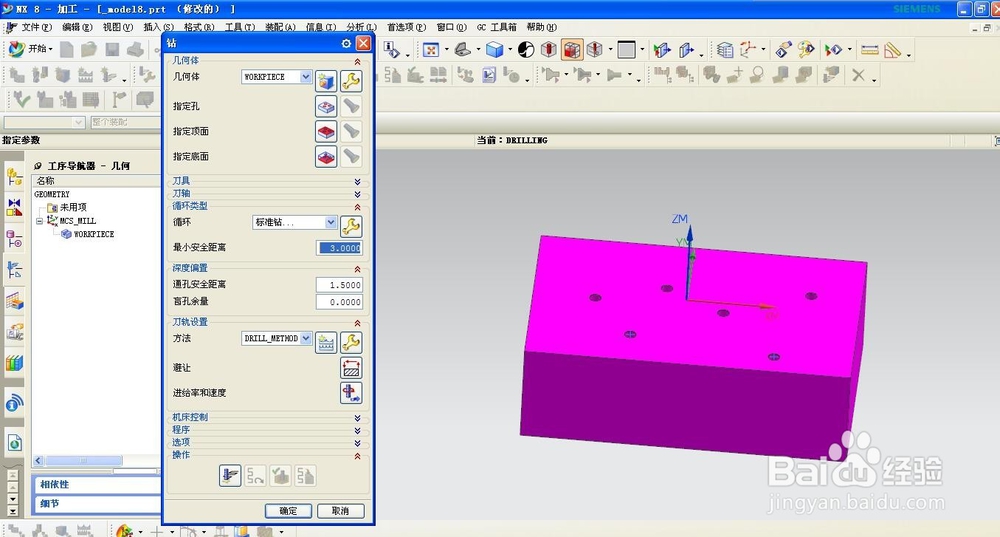

3、我们进入加工环境，打开钻孔工艺命令。

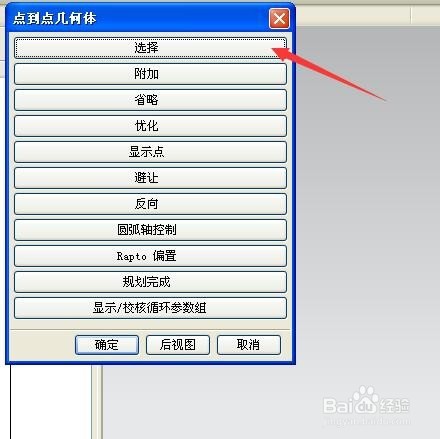

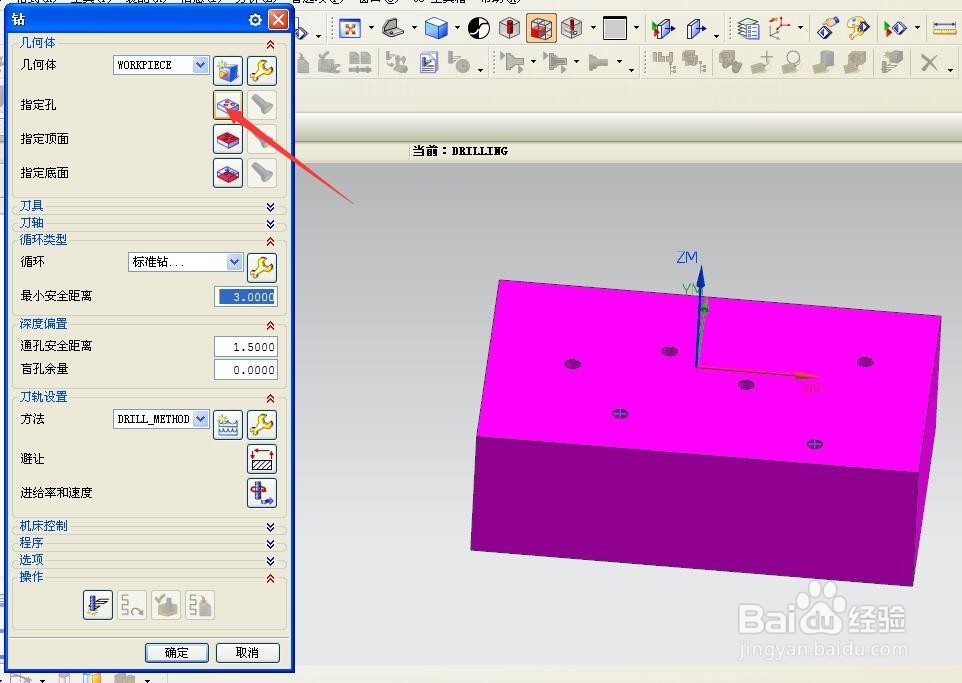

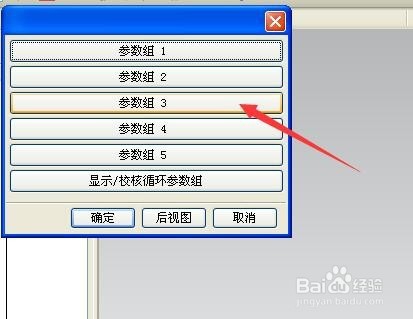

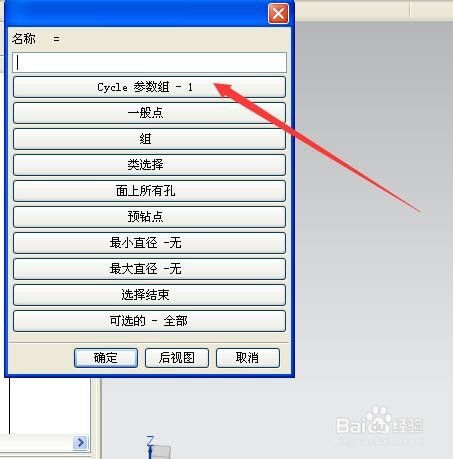

4、点击指定孔，进入选择粪鋈蕞捅孔的操作界面以后呢，先不要急着开始选择，先选择参数组，需要钻孔多少个不同深度的孔，就选择多少个参数组。同一个深度为一个参数组。我们这里为三组不同深度的孔，所以设置三次。

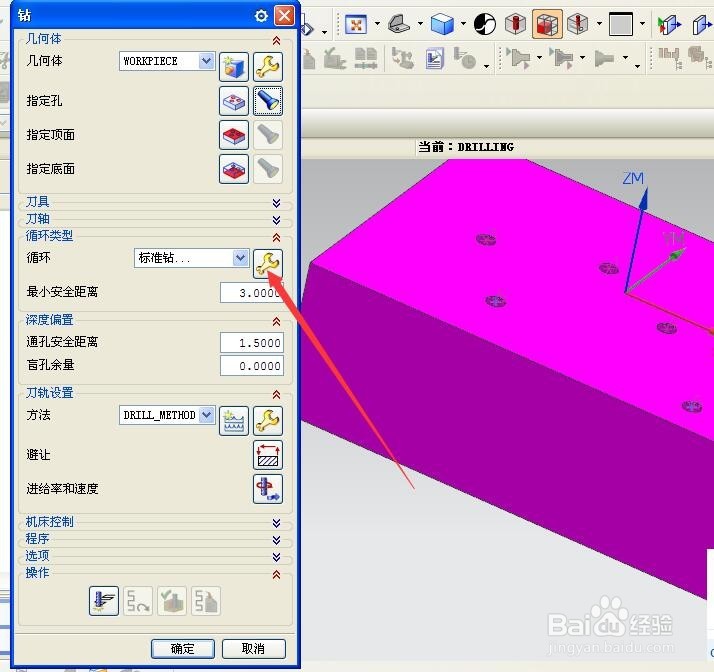

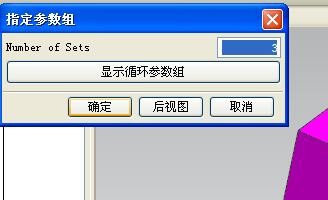

5、孔全部选择以后，点击完成。然后设置循环类型，点击编辑以后，会出现一个指定参数组。选择了几个不同深度的参数组，这里就会出现几个参数组。默认就好。

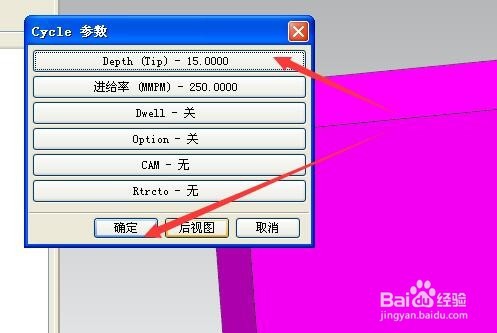

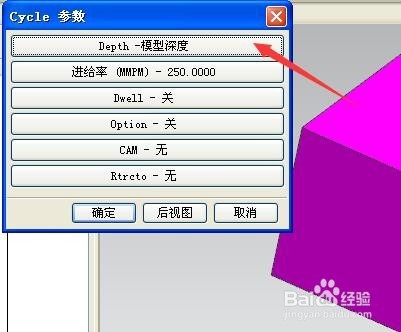

6、点击确定进入设置，这个设置深度的操作界面会出现多次，就是说设置了几个参数组就会出现多少次。会在设置完成点击确定以后再次弹出。设置下一个参数组的参数。我们设置孔的深度，设置好，点击确定。

7、所有参数组设置完成以后，确定。生成刀轨，就能使用一个程序钻孔加工不同深度的孔。
