塔吊安全保险装置图示说明

1、力矩限制器：塔机应安装起重力矩限制器，如设有起重力矩显示港粕登漪装置，则其数值误差不应大于实际值的±5% 。当起重量大于相应工况下的额定值并小于该额定值的110%时，应切断上升和幅度增大方向的电源，但机构可作下降和减少幅度方向的运动。

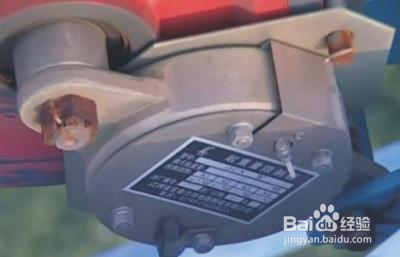

2、起重量限制器：塔机应安装起重量限制器，如设有起重量显示装置，则其数值误差不应大于实际值的±5% 。当起重量大于相应档位的额定值并小于该额定值的110%时，应切断上升方向的电源，但机构可作下降方向的运动。

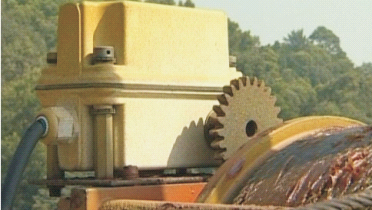

3、起升高度限位器：对动臂变幅和小车变幅的塔式起重机，当吊钩装置顶部升至起重臂下端的最小距离为800mm处时，应能停止起升运动。

4、小车变幅限位的塔机应设置小车行程限位开关和终端缓冲装置。限位开关动作后应保证小车停车时，其端部距缓冲装置最小距离为200mm。

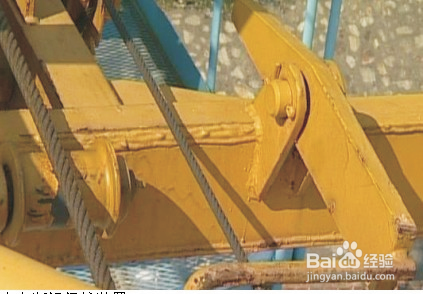

5、小车断绳保护装置：双向均应设置。

6、钢丝绳防脱装置：应完整可靠。该装置与滑轮最外缘的间隙不应超过钢丝绳直径的20%。

7、回转限位器：应设置正反两个方向回转限位开关。开关动作时，臂架旋转角度应不大于±540°，即左右各半圈。

8、吊钩防脱绳装置：吊钩应安装钢丝绳防脱装置并应完好可靠。 吊钩严禁补焊，有下列情况之一的应予报废：用20倍放大镜观察表诹鬃蛭镲面有裂纹；钩尾和螺纹部分等危险截面及钓筋有永久性变形；挂绳处截面磨损量超过原高度的10%；心轴磨损量超过其直径的5%；开口度比原尺寸增加15%。

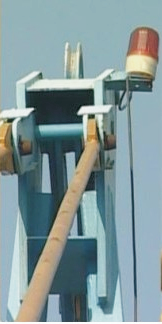

9、障碍指示灯：塔式起重机顶部高度大于30m且高于周围建筑物应安装障碍指示灯。
