SolidWorks钣金自动展开的方法

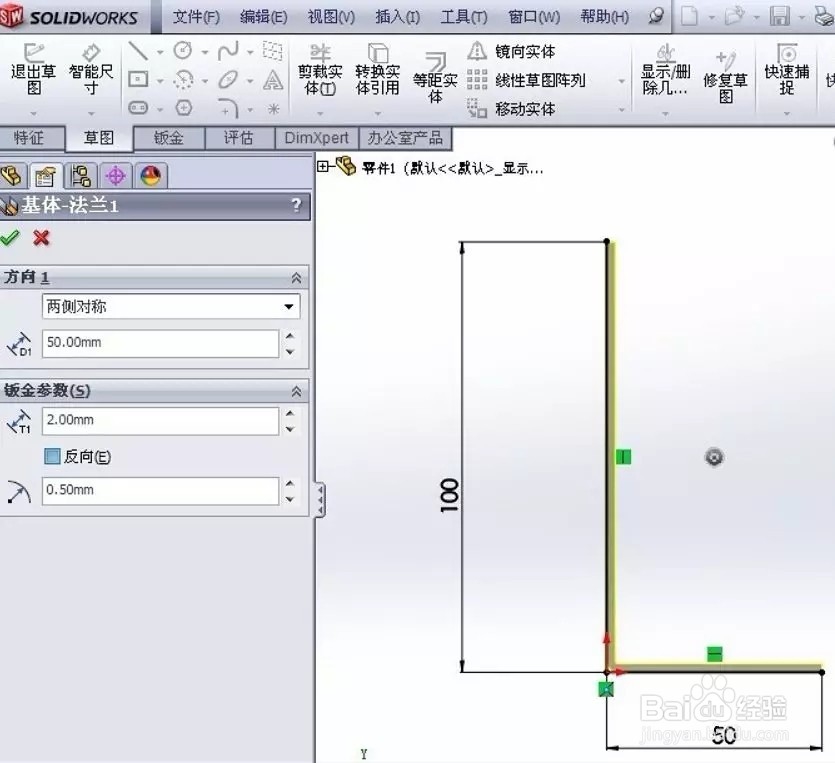

1、打开一个零件图。在前视基准面 建立一个钣皙祛土耘金零件，例如：L100x50x2（t=2.0），宽度=50，内折弯半径为R0.5，折弯参数选择K因子（K=0.45），确定。如下图

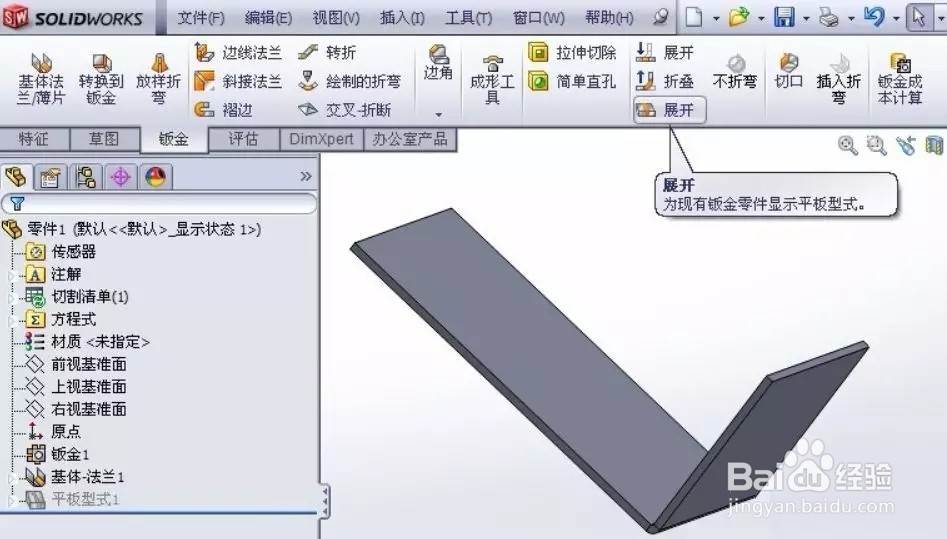

2、钣金模块—展开功能—可以检验零件是否可以展开，如下图。

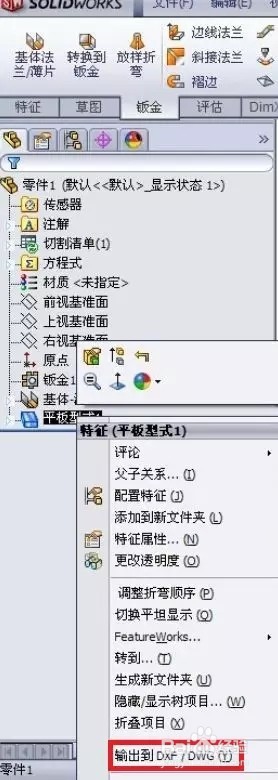

3、设计树—平板型式1—右击 找到 输出 DXF/DWG ,点击确认保存在相应的文件夹或者桌面以方便找到，如下图。

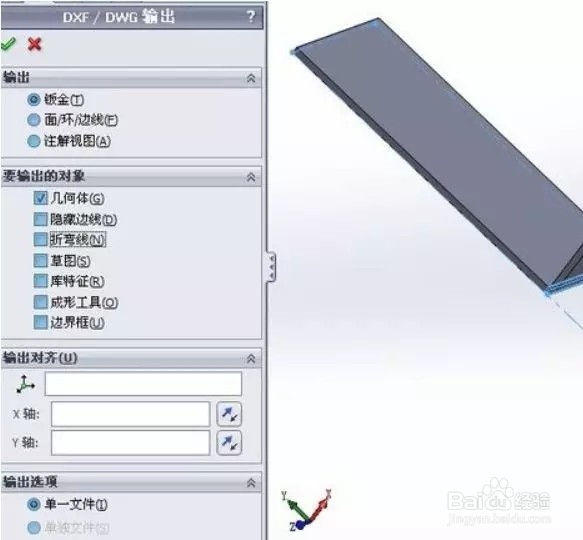

4、确认保存后，会出现这样一个 输出 DXF/DWG 参数设置，正常默认就可以了，也可以把 要输出的DXF/DWG文件的 “折弯线”进行勾选，如下图。然后确认，继续保存就可以了。
