锐极桌面融合调试

支持DX/OPENGL实时渲染，支持显示区域自定义坐标，可全屏显莲镘拎扇示指定区域窗口，完美显示屏幕的配置区域，呈现全屏状态。更改2D-3D模式您可以通过切换妗哳崛搿键在2D和3D观看模式之间轻松选择支持2D/3D模式、支持2D模式亮度倍增、支持3D倍频投影方式。通过NVIDIA的Sourround功能或Ati的Eyefinity功能实现桌面点对点融合，不再需要镜像显示器，即可达到16K及更高分辨率桌面。支持多屏开窗模式，支持窗口预案，一键切换预案支持输入视频、图片、采集卡信号支持对齐模式、支持开窗到多媒体视频或图片上。

工具/原料

锐极融合v6.0 多应用于博物馆、规划馆、科技馆、企事业展馆及专题馆、汽车展示馆、生态展示馆等展览展示场馆，2D/3D影院、会议室、全息舞台等。

1.软件的参数

1、经过多年的迭代开发，⾏业积累，采⽤了最新的图像处理技术，高效的融合算法，各项融合性能指标已经达到业界领先⽔平。

2、①锾哩菸谷全⾯支持 Windows 7 、Windows 8.1、Windows 1 0 系统（ 3 2 位 / 6 4 醐蛑臀谁位）②超⾼融合性能，能够达到投影机的极限刷新率，1 2 0 H Z 或更高③任意几何校正弧幕、球幕、柱幕、折幕、360 ° 环幕等异形幕④⾼性能视频播放器最大⽀持 8 K 分辨率片源，⽀持所有流行视频格式⑦⽀持多开窗口（画中画）融合，视频、图⽚片、采集卡等数据源⑧兼容 Nvidia、Amd 各类显卡，纯GPU融合渲染，兼容任意横向或纵向分屏宝⑨⽀持 Ipad、Android等移动设备、笔记本等⽆线播放控制

2.安装与运行

1、2.1安装与运行：①Windows 1 0 系统（ 3 2 位 / 6 4 位）②Windows 7 支持Aero主题（窗口透明效果） Windows 8.1、Windows 10 为默认主题③请关闭杀毒软件，如260安全卫士、腾讯电脑管家等

2、2.2. 设置AERO主题：①计算机属性 => 级系统设置 => 性能“设置” => 视觉效果“调整为最佳外观”

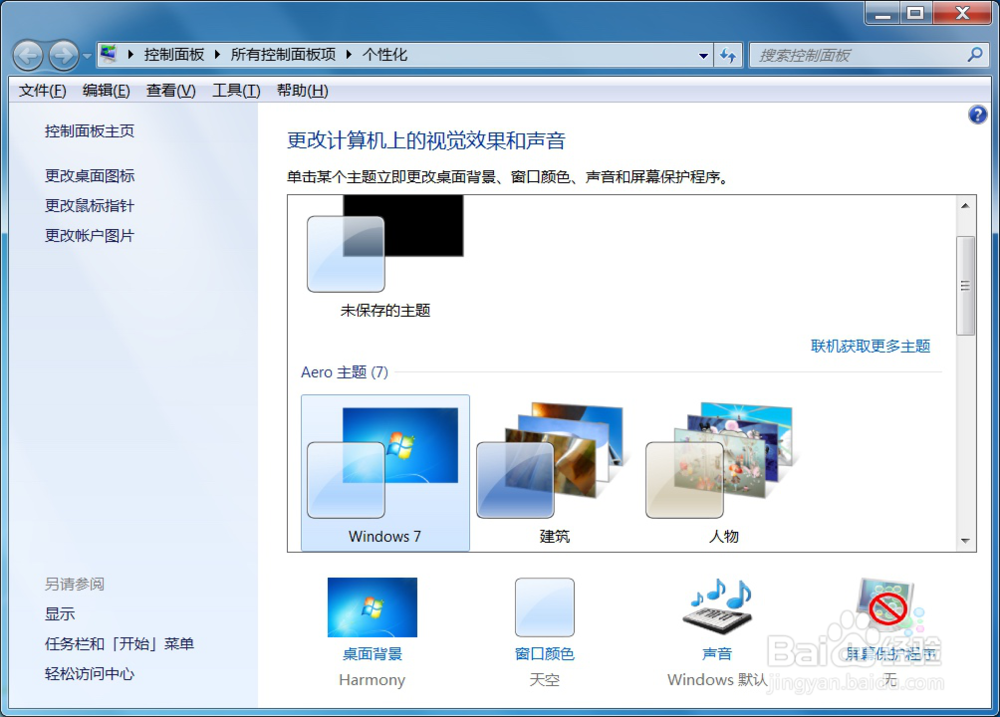

3、②在桌⾯点击⿏标右键 => 选择“个性化”

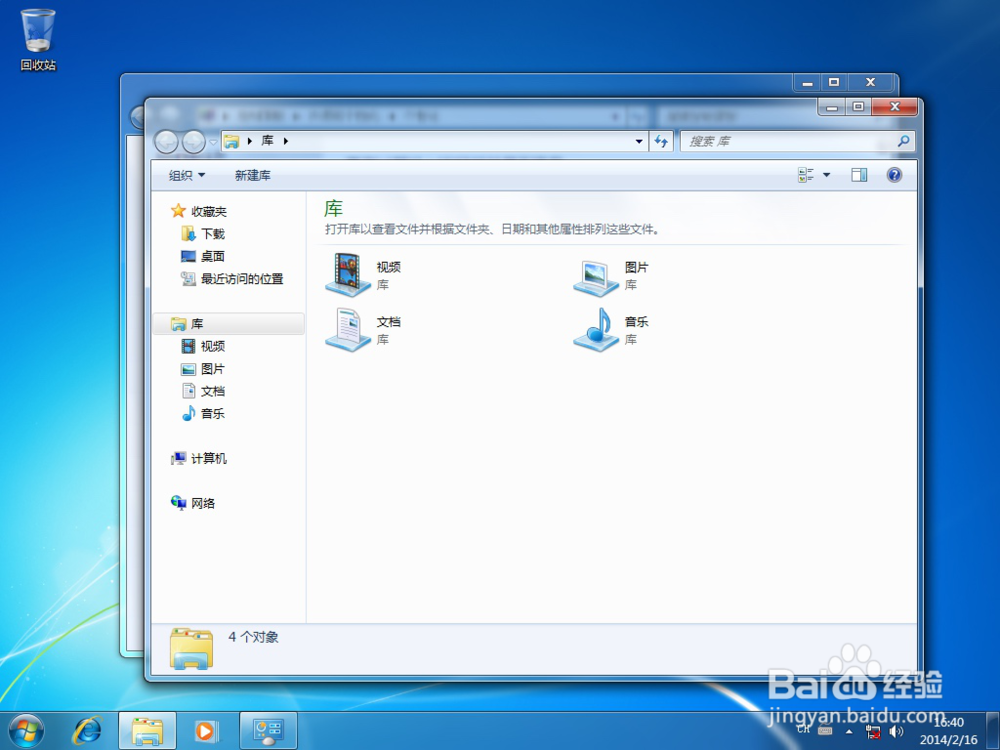

4、③检查Aero主题设置是否成功，

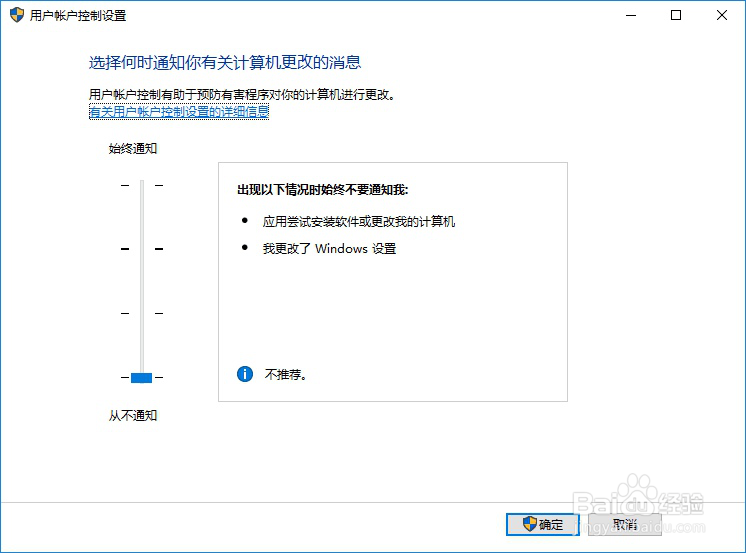

5、2.3. 用户账户控制设置：①点击“开始” => 在“搜索程序和⽂件”框中输⼊“uac” => 打开“更改⽤户账户控制设置”

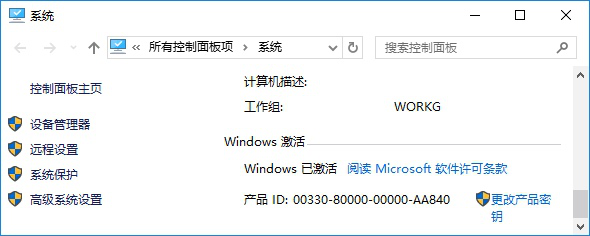

6、2.4. 激活WINDOWS系统：①未激活的操作系统在使⽤

7、2.5. 网络与防火墙设置：①网络设置：

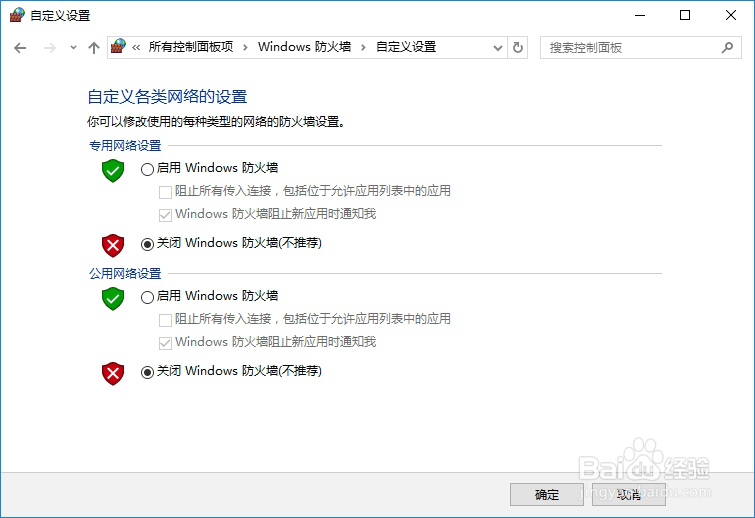

8、②防火墙设置：要使⽤远程操作功能，

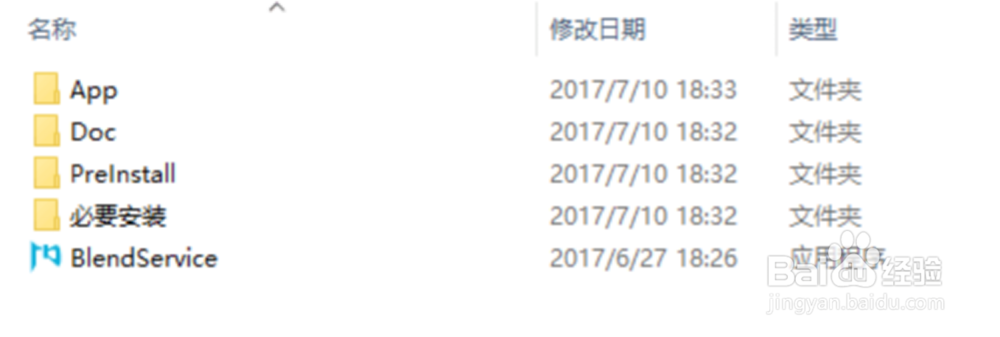

9、2.6. 软件安装与运行①本软件是绿⾊版，⽆需额外安装其他任何程序，视频解码器等依赖程序都已包含在压缩包⾥⾯，

10、②安装“必要安装”文件夹里的视频解码器与.NET程序（Windows 10 无需安装.NET）

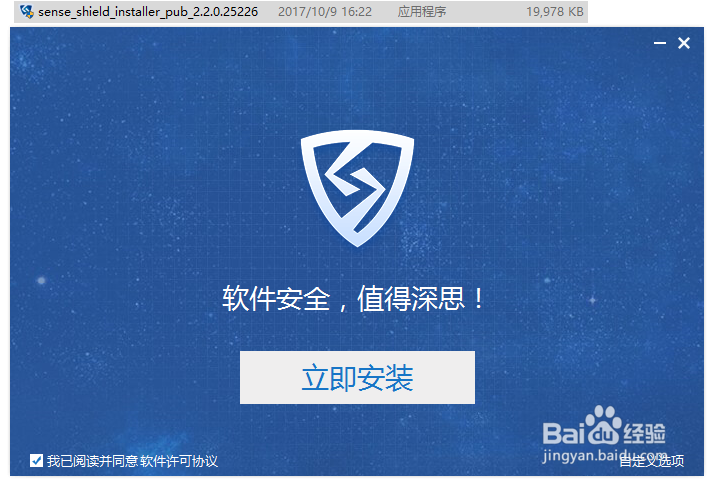

11、③完成必要安装后，双击”BlendService”，点击安装加密锁驱动，完成后，点击“下一步”，运行融合程序。

12、④融合程序启动后会在系统托盘⾥⾯添加程序图标。

13、⑤快捷键：Ctrl + Shift + Q ：切换至融合背景图Ctrl + Shift + F2 ：退出融合状态F10 ： 呼出融合管理器界面

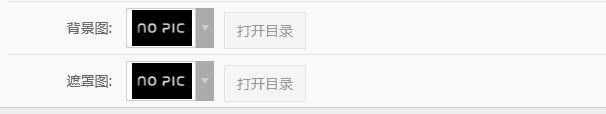

14、2.7. 自定义背景图与遮罩图：①自定义背景图：背景图是融合机打开融合后默认显⽰的图像，如果要使⽤其他⾃定义背景图

15、②自定义遮罩图：遮罩图主要有 2 种⽤途，⼀个作⽤是⽤在整个场景或⼀个特定区域，使场景外的对象或特定区域外的对象不可见，另⼀个作⽤是⽤来遮罩住某⼀元件的⼀部分，从⽽实现⼀些特殊的效果。

16、2.8. 自定义调试图：调试底图适⽤于特殊的应⽤环境，如汽车投影、建筑外墙等3D Mapping环境时，请将调试底图放置在 “背景图”文件夹下，

17、2.9. 备份与导入配置文件：①备份配置文件：备份对已经完成对融合机的融合信息（通道数、⼏何变形等）配置⽂件

18、②导入配置文件：导⼊对已经完成对融合机的融合信息（通道数、⼏何变形等）配置⽂件，即可恢复已配置好的 融合信息。

3. 配置融合

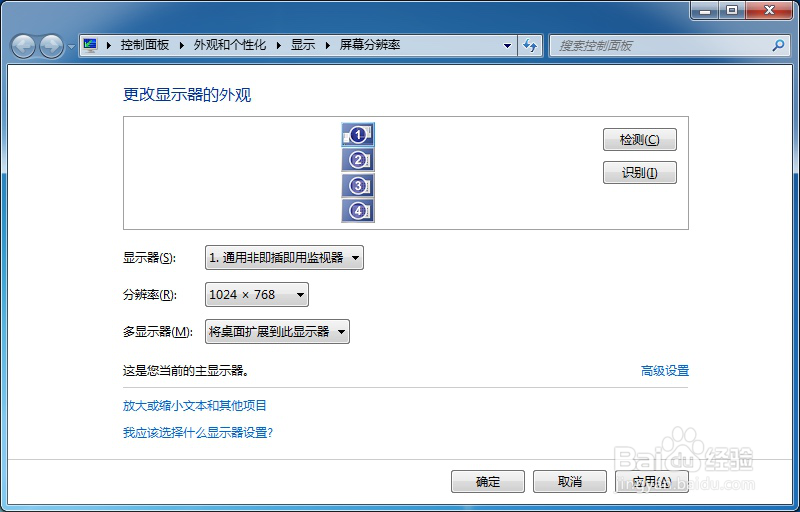

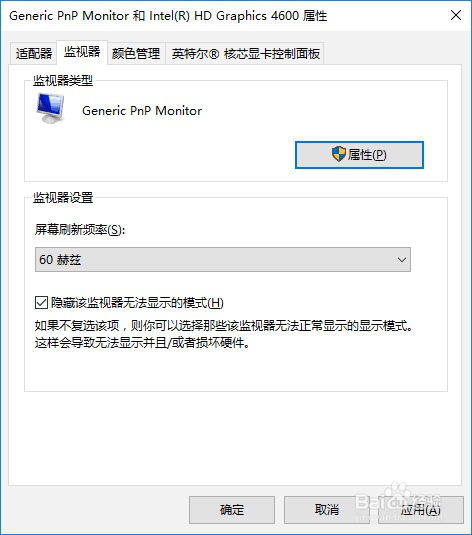

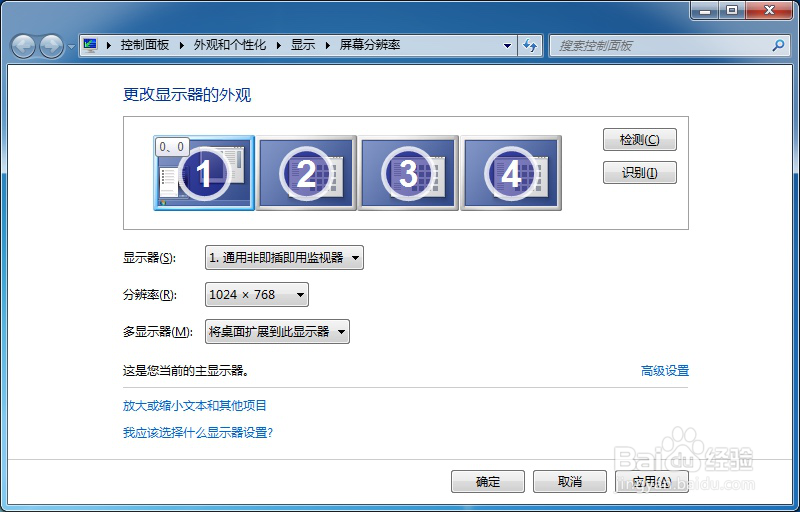

1、3.1. 设置分辨率：①屏幕分辨率和刷新率：

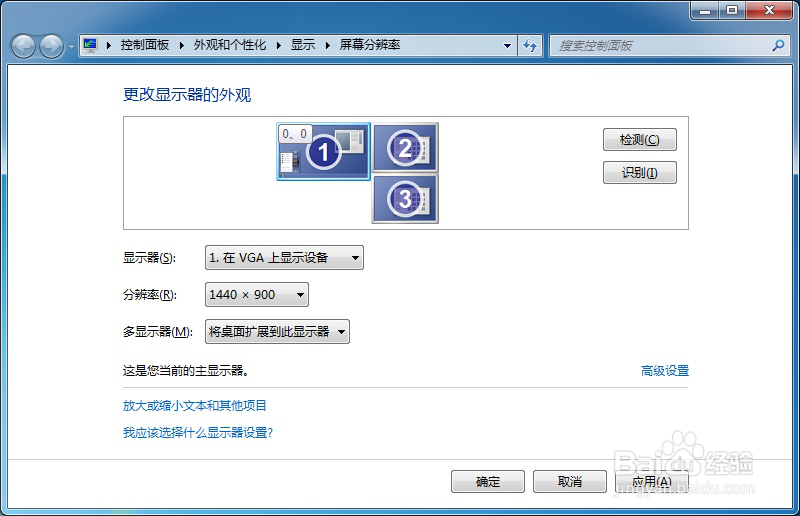

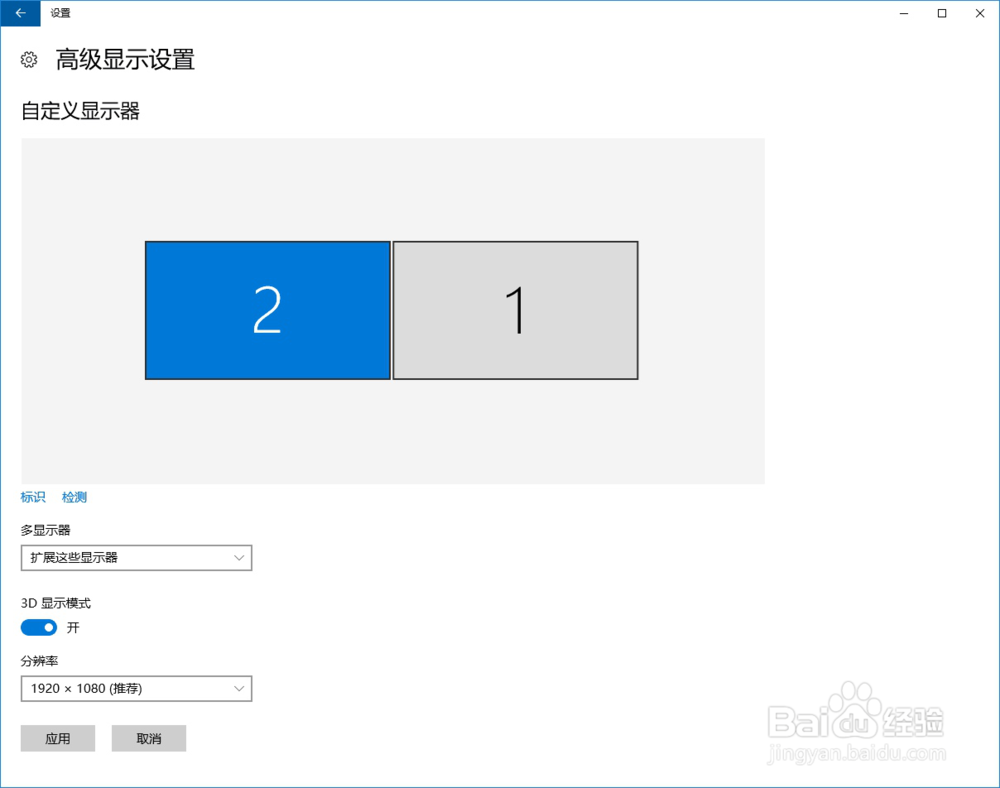

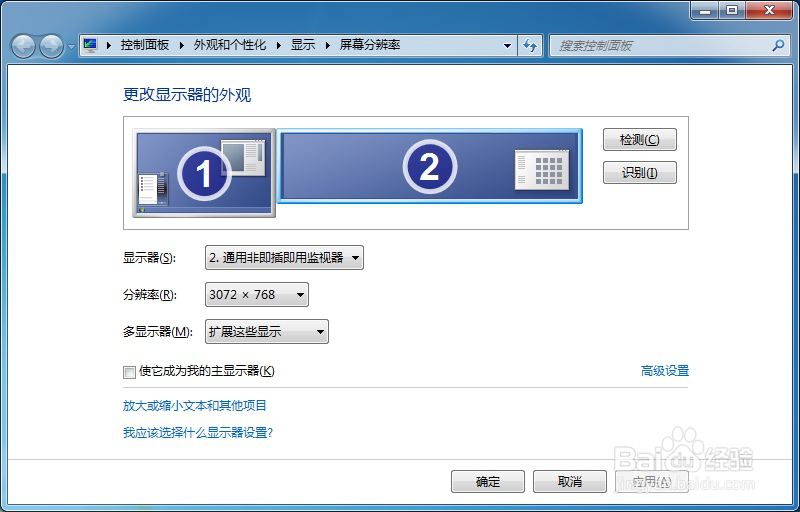

2、②配置辅助显示器： 可以为融合机单独设置⼀个辅助显⽰器，⼀般是⼀台通⽤的电脑显⽰器，在不影响融合的情况 下完成本机操作；以1 x 2通道为例，

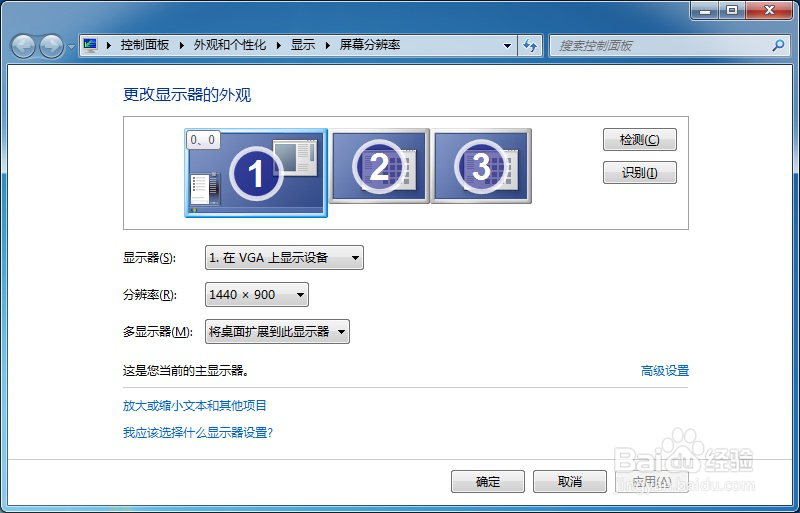

3、2 x 1通道，同样将辅助显⽰器即第⼀个输出设置成主显⽰器，坐标必须从（0 , 0）开始注意：⽆论 2 D 还是 3 D 模式，辅助显⽰器都不是必须的，根据实际需求进⾏选配；如果不另接辅助显⽰器，可通过客户机远程控制融合机。

4、③配置分屏宝：使⽤分屏宝可以突破显卡输出接⼜限制，增加单台融合机的通道输出能⼒。⼀个DVI和⼀个HDMI 接⼜分别接⼀个1分3的分屏宝，就可以咒邃狁廖连接 6 台投影机，轻松实现6通道融合；注意：通常将分屏宝连接到数字接⼜上，如DVI、HDMI、DP接口，信号更稳定，⽀持的分辨率也更⾼。如果投影机是纵向排列，分屏宝应采购⽀持纵向划分的版本。

5、④配置被动3D：被动3D相对于普通 2D 需要双倍数量的投影机，以左右格式、1 x 2 通道为例，则需要 4 台投影机 横向排列，2 x 1 通道为例，则需要 4 台投影机纵向排列

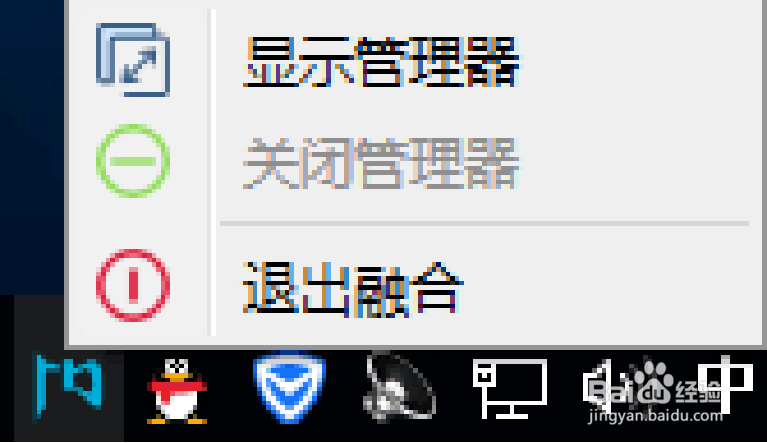

6、3.2. 启动融合校正程序①初次运⾏本软件需要配置融合，运⾏“BlendService.exe”后，双击托盘图标 或者 右键点击托盘图标 => “显⽰管理器” ，也可以通过快捷键“F10”呼出管理界⾯

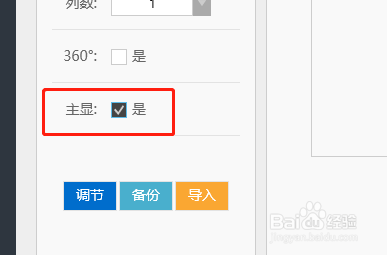

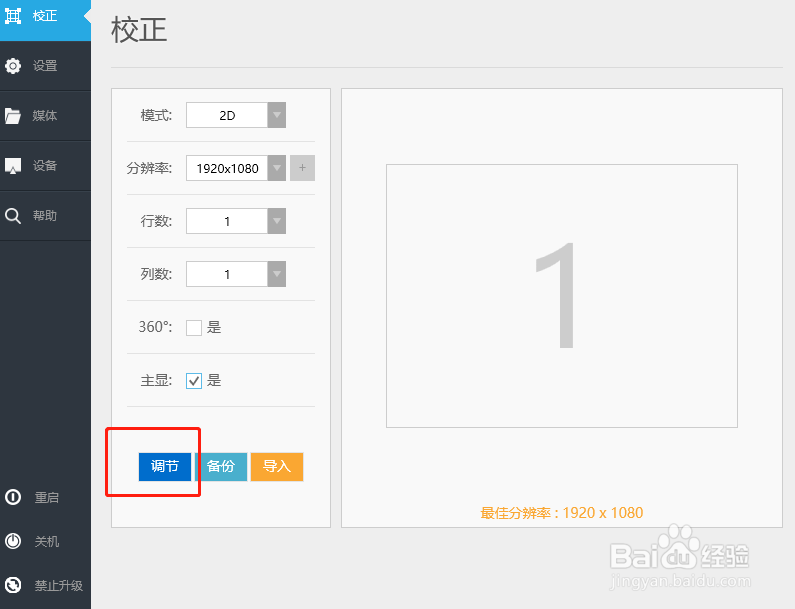

7、②切换到“校正”选项卡 => 选择显⽰模式、分辨率、⾏数、列数、主显 （是否需要）=> 打开校正

8、③打开调节后，融合机上显⽰出调试窗口程序，可以通过⿏标或键盘直接在融合机上进⾏操作，具体的操作步骤见后续说明。

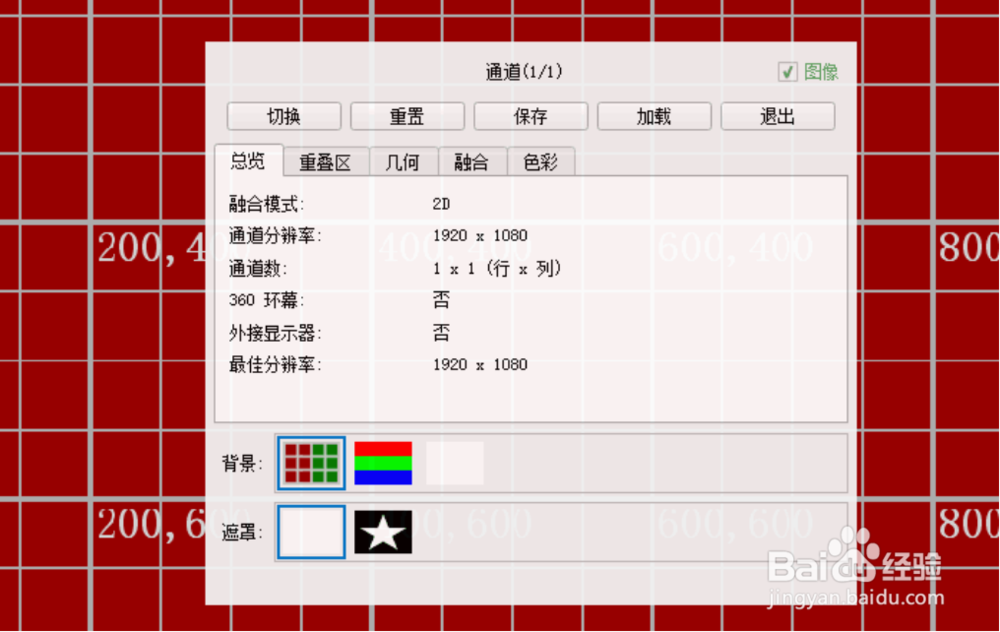

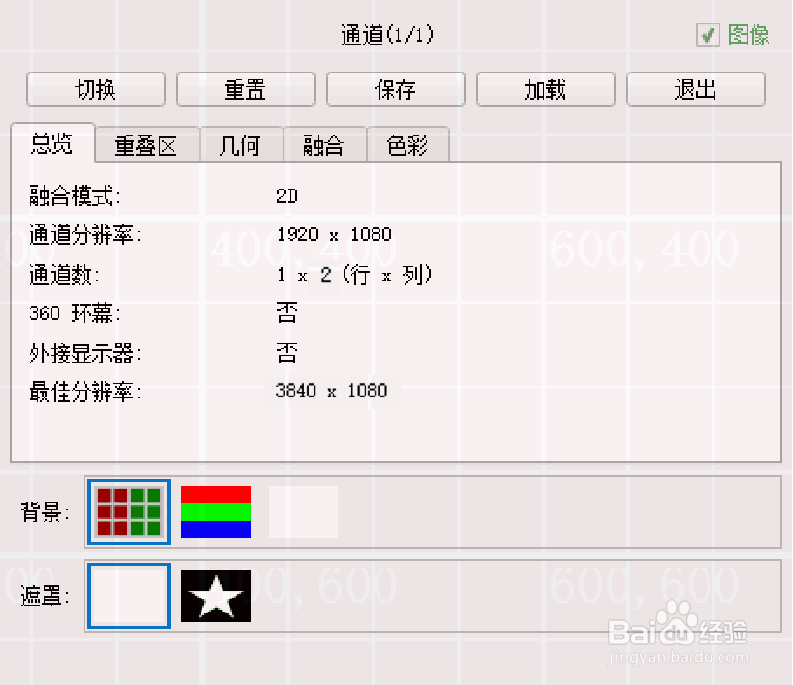

9、3.3. 调试控制面板：整个调试过程中选项类型的操作都是在控制⾯板中来完成的，可通过⿏标或键盘来完成相 关操作注意：更调试过程中不会⾃动保存结果，如果对本次调试结磨营稼刻果⽐较满意请务必保存后再退出，以后再打开调试程序会以最后⼀次保存的结果继续调试；如果对本次的调试结果不满意或者出现误操作，可点击加载最近⼀次保存的结果重新调试

10、3.4. 重叠区：①修改图像重叠⼤⼩，使投影画⾯⽹格基本对齐

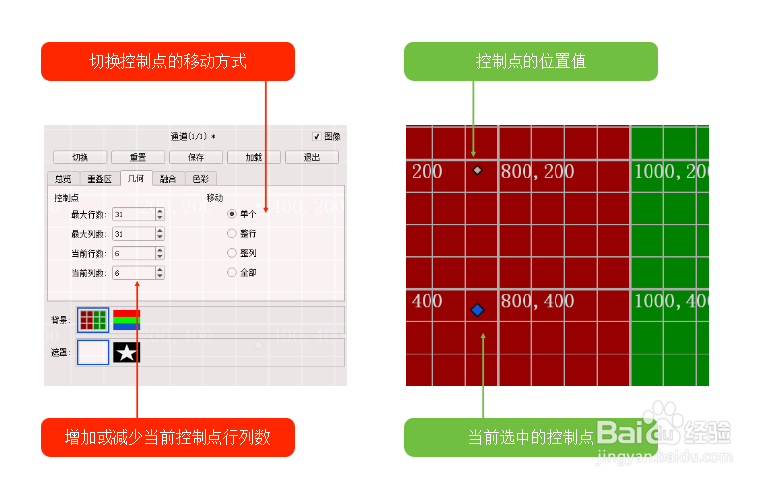

11、3.5 镉胶鱿瓜几何校正：①设置⽔平和垂直⽅向上的控制点数量，调整图像形状，使影像中⽹格完全对齐注意：建议先设置⾏列少数的控制点数（2 ~ 3个），调整图像边缘对齐，然后逐步增加控制点，在形状基本保持不变的情况下⼀步调节； 校正⼏何变形时可交替更换第⼀个背景图（⽹ 格）和第⼆个背景图（⽂字），确保⽹格和⽂字图像都对齐R’：重置当前投影机的⼏何变形，控制点数为 2 ⾏ 2 列‘]’（右中括号）：控制点增加⼀列‘[’（左中括号）：控制点减少⼀列Shift + ‘]’（右中括号）：控制点增加⼀⾏

12、3.6 猩骅菽杵融合带亮带校正：根据需求选，选中每个亮度级别分别调节，移动控制点（4个）修改对应位置处的光强度 值，虚线中间的控制点控制整体的亮度，使投影机投射出的影像重叠部分亮度平滑过度’R’：邓咀挚垡重置当前投影机的亮度变化曲线为默认值左右（⽅向键）：切换控制点Shift + 上下左右（⽅向键）：⼩范围修改对应位置光强度值Ctrl + 上下左右（⽅向键） ：⼤范围修改对应位置光强度值

13、3.7 薄本窭煌色彩校正根据需求选，拖动拉杆修改RGB（红绿蓝）分量值，使多个投影机的⾊彩基本⼀致注意：该步骤在⼤多数情况下不需要配置，基本上同⼀款型、同⼀批次投影机的⾊差基眺螗熨膣本 是⼀致的，⽽且影像看上去存在⾊差的情况很可能是⾊温导致的，可通过投影机⾃带设置项进⾏调节’R’：重置当前投影机的 R G B 三个分量值为默认值（255）上下左右（⽅向键）：切换控制点Shift + 上下左右（⽅向键）：⼩范围修改对应颜⾊数值Ctrl + 上下左右（⽅向键） ：⼤范围修改对应颜⾊数值

4. 配置3D环境

1、分为左右和上下两种投影机排列模式，左右排列时列墙绅褡孛数增加⼀倍，以1 x 2通道为例，则需要配 置成 1 x 4 通道；上下排列时⾏数增加⼀倍1x2通道为例，则需要配置成 2 x 2通道，其他硬性要求：①视频或图⽚必须是左右或上下的 3 D 格式②观众必须配戴被动3D眼镜（偏光眼镜）③投影机影数量是普通 2D 模式下的两倍（倍频投影除外）注意：被动3D左右和上下模式只是投影机排列的区别，与⽚源⽆关，左右模式下同样可以 播放上下格式的⽚源注意：⽆通道限制，投影机不需要⽀持 3D 功能或达到 120HZ 刷新率，普通投影机即可，偏 光眼镜价格相当便宜，观众数量不限注意：投影机数量加倍，环境要求⾼，如偏振⽚，⾦属幕等，安装⽐较复杂

5. 启用融合

1、5.1 媒体融合：①直接播放视频或图⽚会⾃动切换到融合状态，当有任何视频或图⽚处于播放状态时背景图像将被隐藏；当视频或者图⽚处于停⽌状态时，将会直接显⽰背景图。

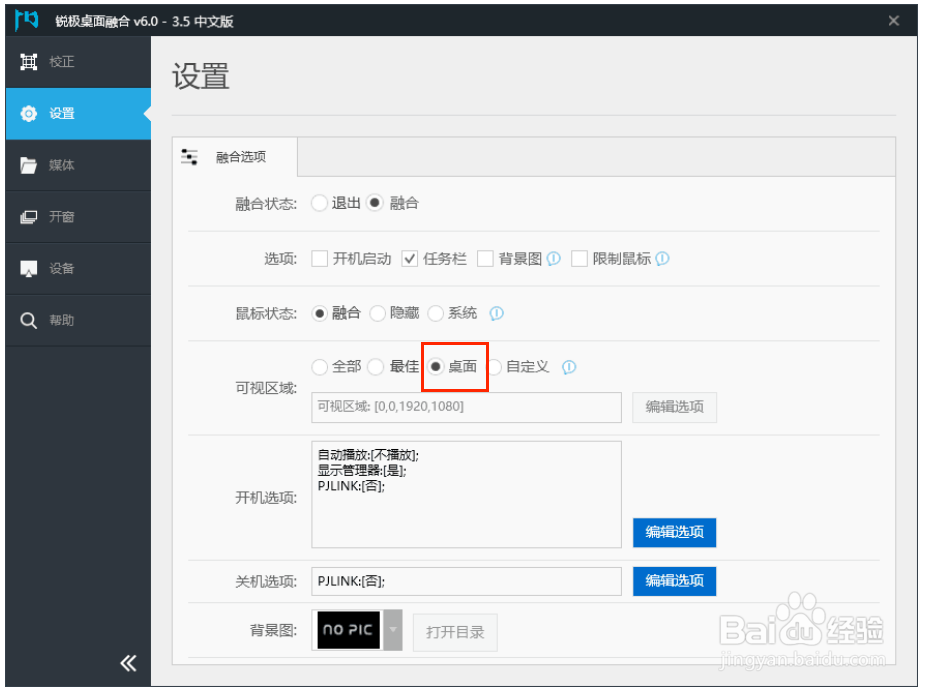

2、5.2 桌面融合：①成功开启融合后，显⽰区域点击主屏，

6. 多媒体控制

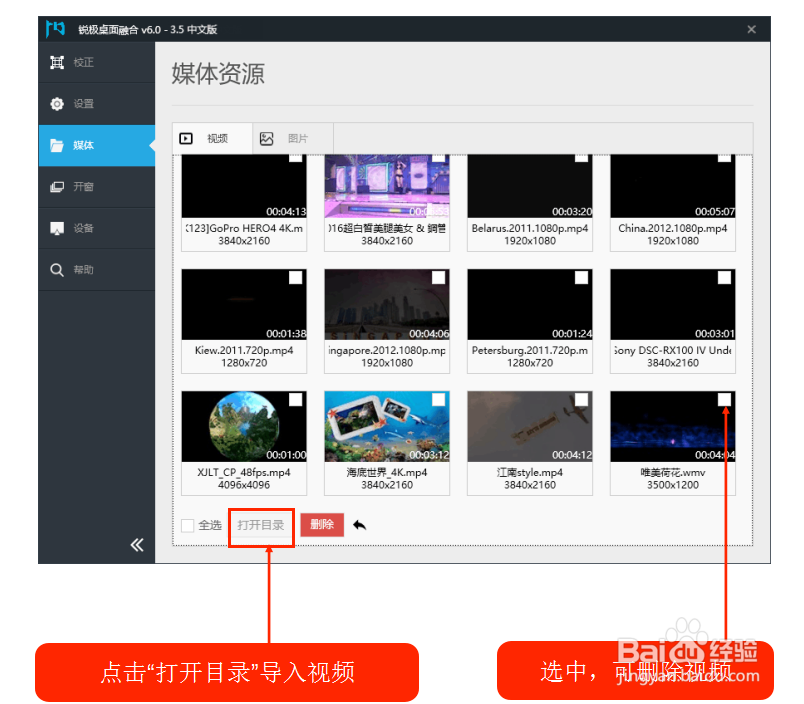

1、6.1 导入删除视频：导⼊、删除视频图片内容⽅式⼀样

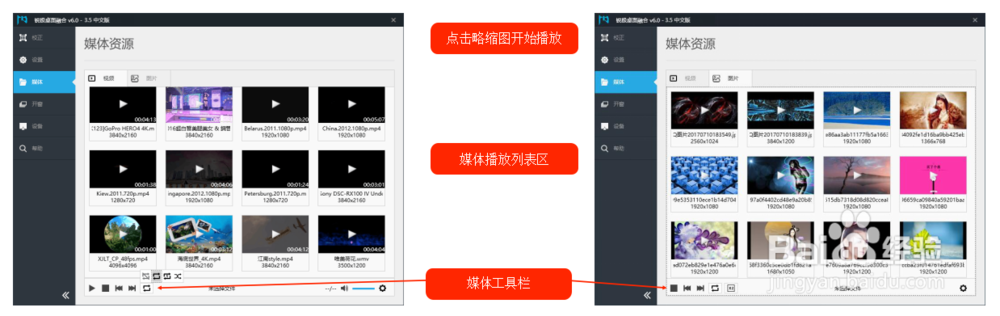

2、6.2 播放视频图片

7. 设备管理

1、7.1PJLINK投影机使⽤投影机⾃带的PJLink协议实现投影机开关机

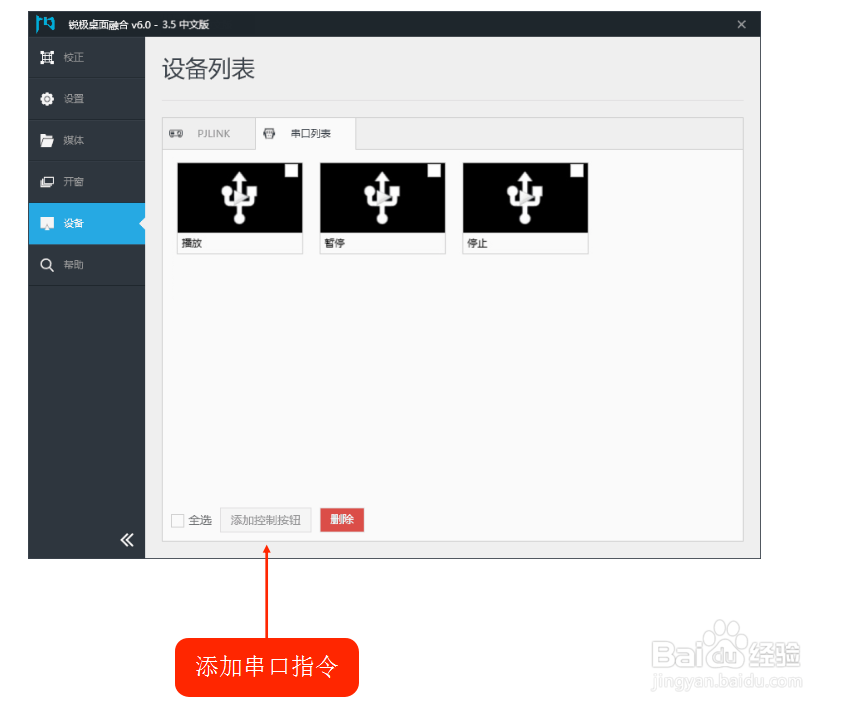

2、7.2 串口控制通过串⼜连接融合主机后，可向串⼜发送控制指令以实现相对应的功能。

8. 系统设置

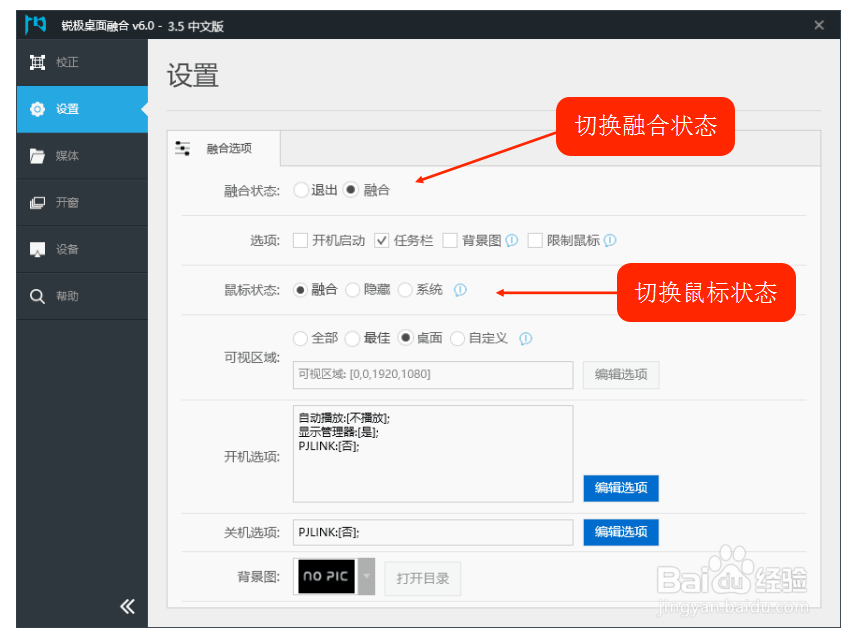

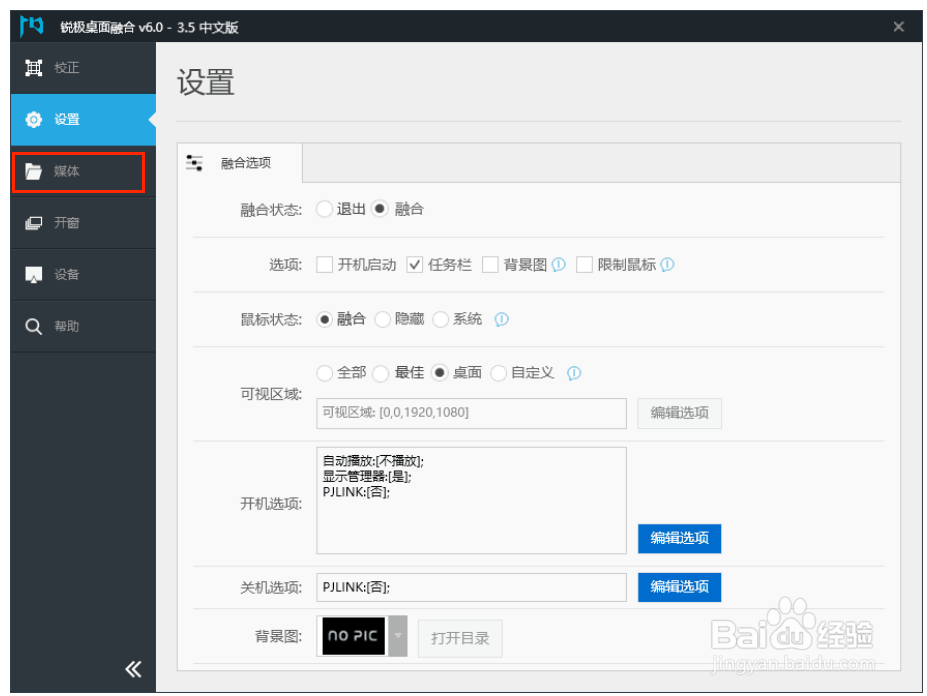

1、所有设置信息将⾃动保存，BlendService.exe下次运⾏时将⾃动同步融合机状态注意：开机启动：开机是否启动融合程序，打勾开启，无勾则不会自动开启融合程序

9. 点对点大桌面融合（16K）

1、桌⾯融合的输⼊源是系统指定的主显⽰屏，分辨率固定为主显⽰器的⼤⼩，开启桌⾯融合后画 ⾯会出现拉伸现象，观看 PPT 和桌⾯窗⼜操作的时候尤为明显，为避免这种拉伸感只有扩⼤主显⽰屏的分辨率，有如下⼏种⽅式可以达到这个⽬的：

2、①分屏宝：分屏宝（1分2、1分3、1分4）

3、②N外狒芙梨VIDIA 2D Surround：凭借 GeForce GPU 的威力，游戏玩家超级多能够把五台显示器结合到一起，以便创造出超级令人身临其境的游戏环境。在这里，你可以充器皆阄诟分利用包括 G-SYNC 和 3D Vision 在内的超级新 NVIDIA 显示器技术，而且能够以高达 4K 的分辨率运行游戏!

4、③AMD Eyefinity：该技术同nVIDIA 2D Sourround类似，同样是将主显⽰屏扩展到多个屏，但是没有必须3个 屏的限制，可以2~6个屏任意排列，相当灵活桌面融合不需要显示器，直接输出点对点大桌面

10.集群播放（同步）

1、当⼀台主机满⾜不了项⽬的投影机输出时，便运⽤到了集群播放功能，

11. 无线设备中控系统

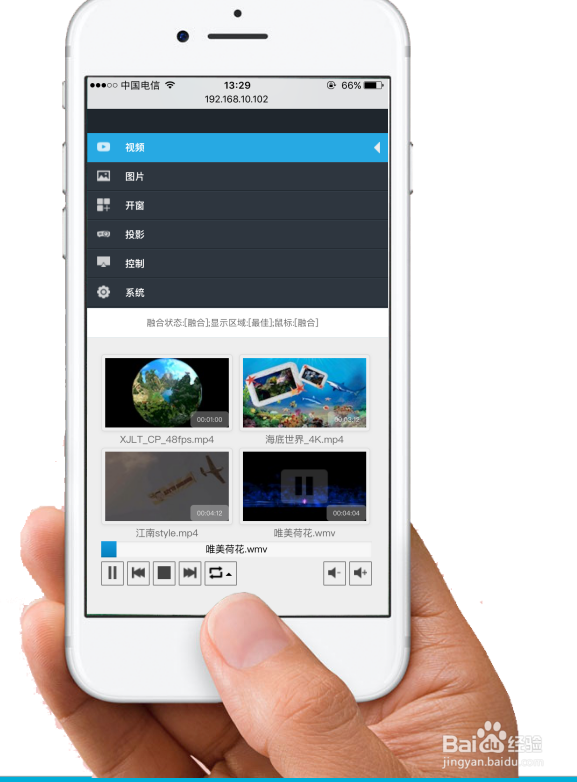

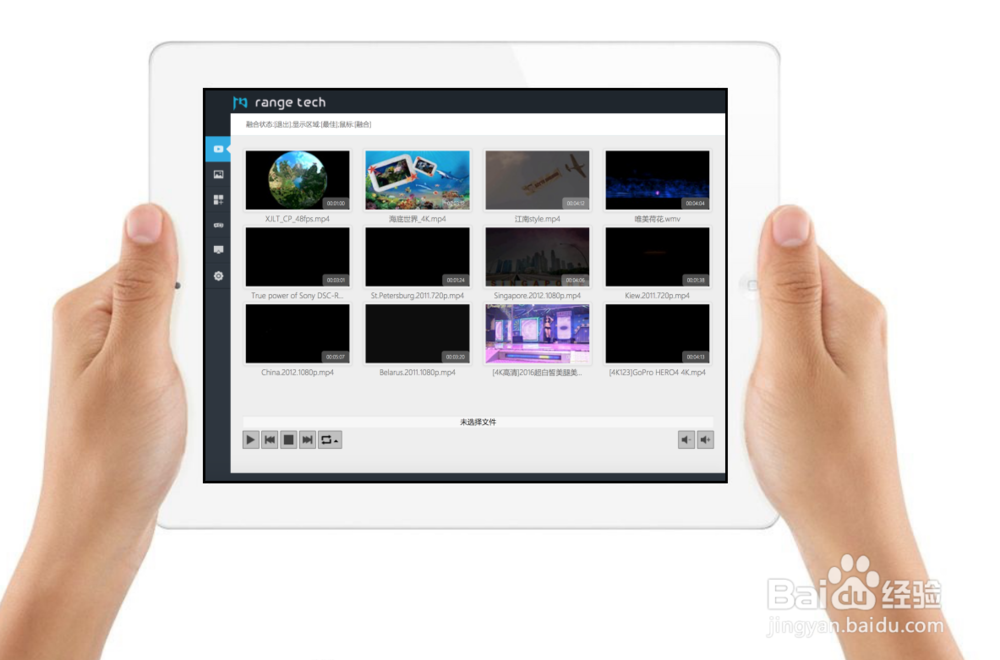

1、客户机上⽆需安装任何软件，只需要打开浏览器输⼊“http://融合机IP:9090 ”， 如“http://192.168.1.102:9900 ”，即可完成对融杌丰居瘁合机的访问并控制，如打开关闭融合、多 媒体播放控制等。注意：⽆线设备必须与控制主机在同⼀局域⽹的⽹段。

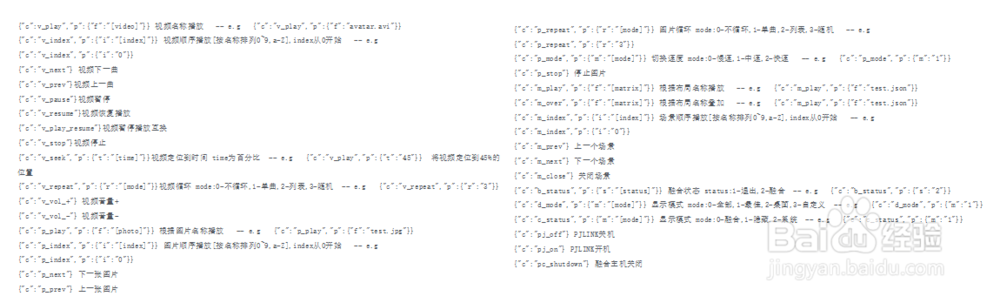

12.串口、UDP控制协议

1、注意：远程控制消息：串口、UDP消息一致。UDP端口：9099
