怎样用cad绘制地铁线路平面图

1、首先制作底图，见『怎样用百度地图做地铁平面示意图』，本篇不再重复；

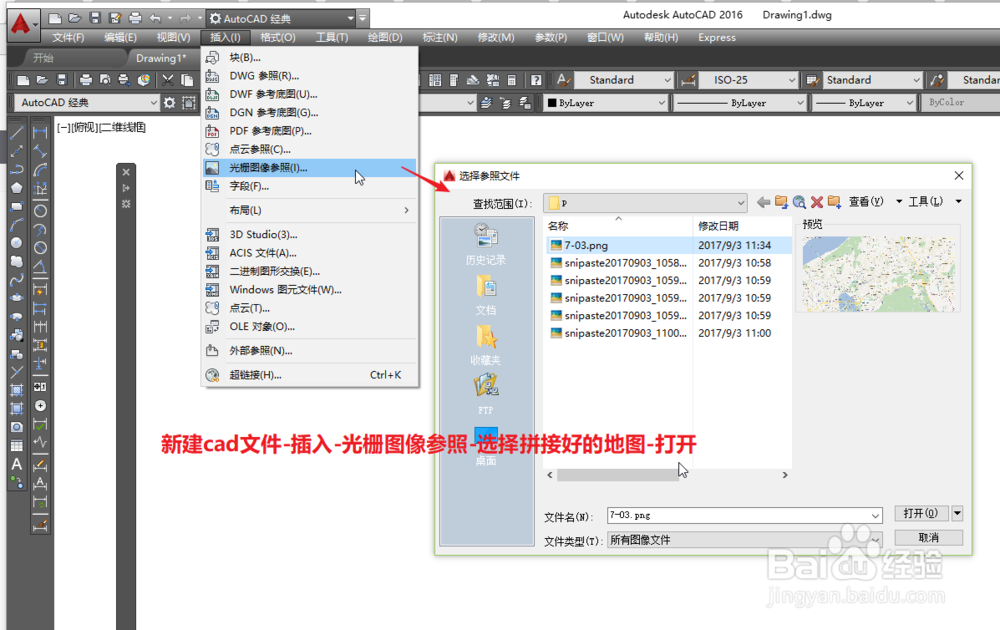

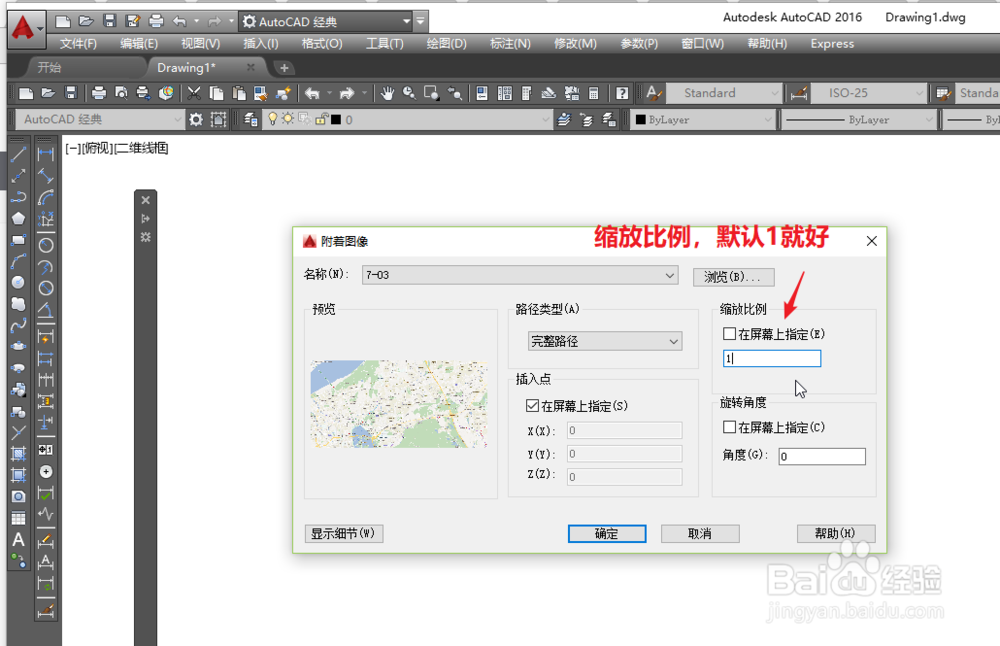

2、打开cad，新建空白文档，插入-光栅图像参照-浏览找到需要的底图-打开-打开比例默认1即可；

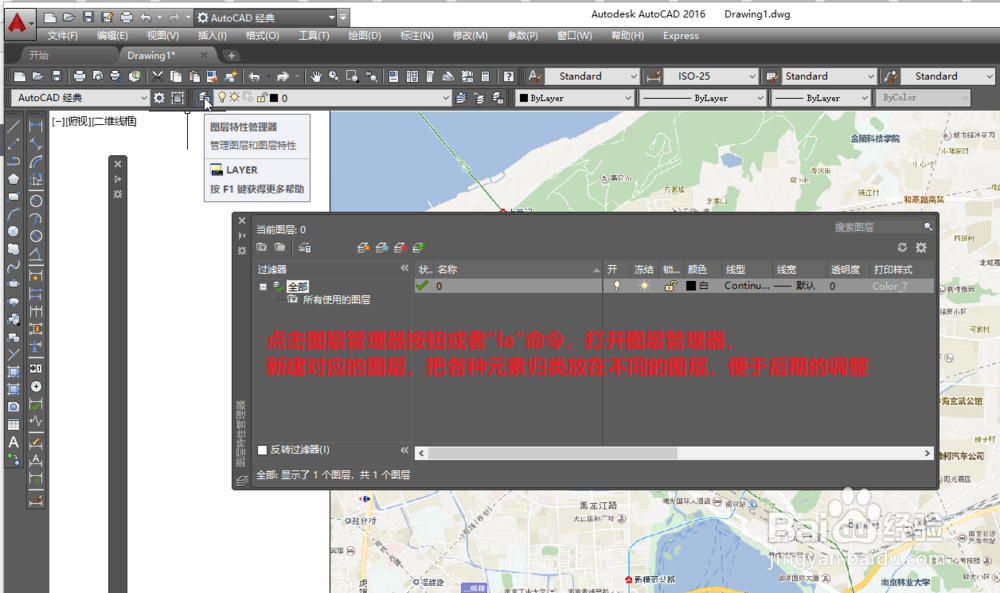

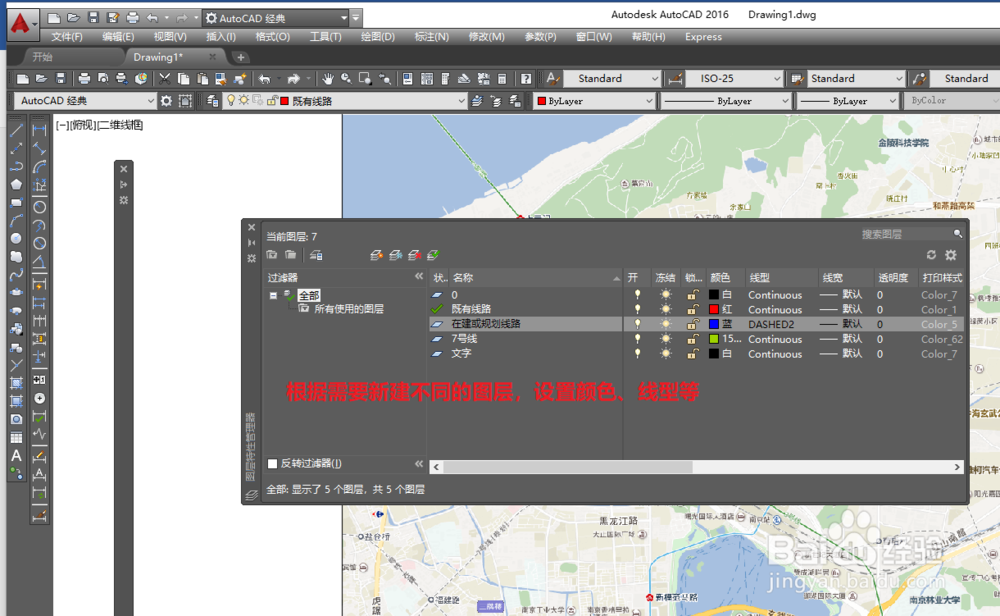

3、建立图层，把不同的对象根据自己方便管理的分类放在各自的图层里，设置线性、颜色等；

4、切换到对应图层，用多段线画地铁线路，多段线设置号宽度，颜色随层即可；

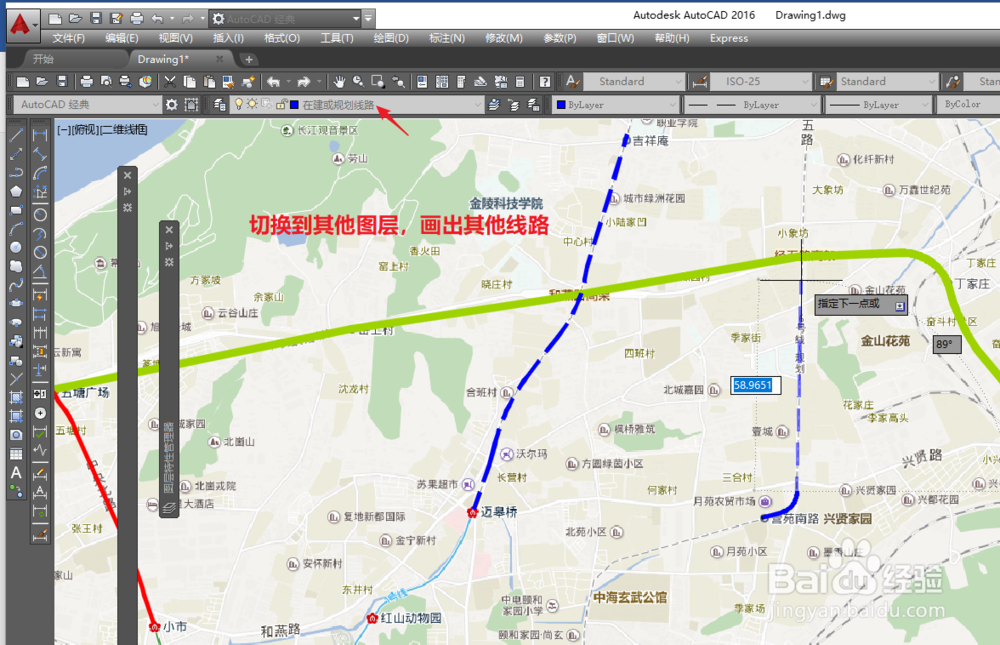

5、切换到其他图层，画其他线路；

6、切换到车站图层，画不同形状代表不同属性的车站，通用的对象一般建议定义为块，不过图里面对应对象用的少的话直接复制即可；

7、用多行文字输入标注，文字可以加上背景遮罩，避免地图复杂看不清文字；

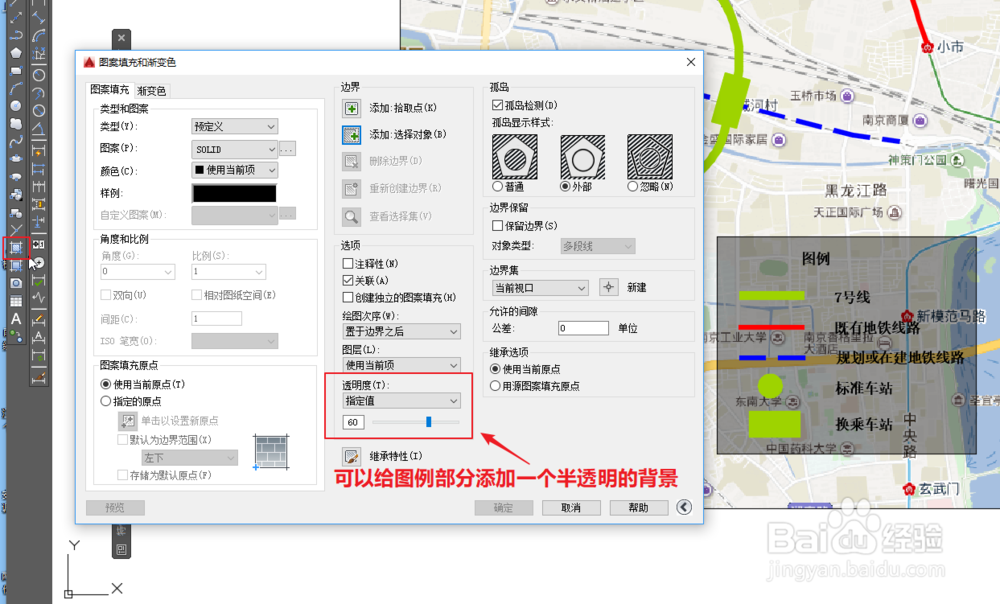

8、图例部分也可以用矩形框，然后填充纯色，设置半透明，做一个底层遮罩；

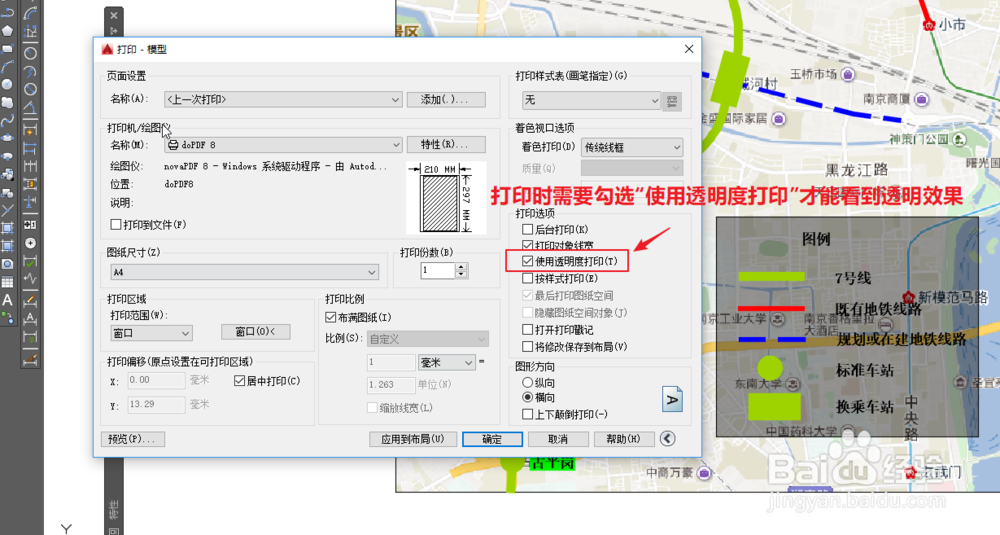

9、最后打印输出为自己需要的格式。
