用solid works2017画电机端盖

1、打开solid works2017，并建立一个新的零件。

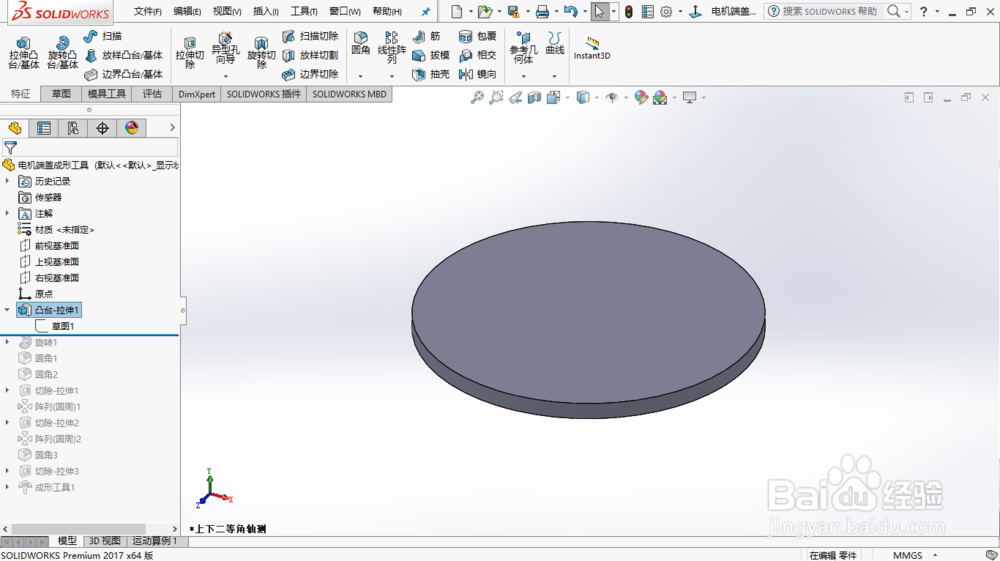

2、选定上视基准面，正视所选基准面，利用圆命令进行绘草图，并设定相关尺寸。采用拉伸凸台特征命令，点击确定。

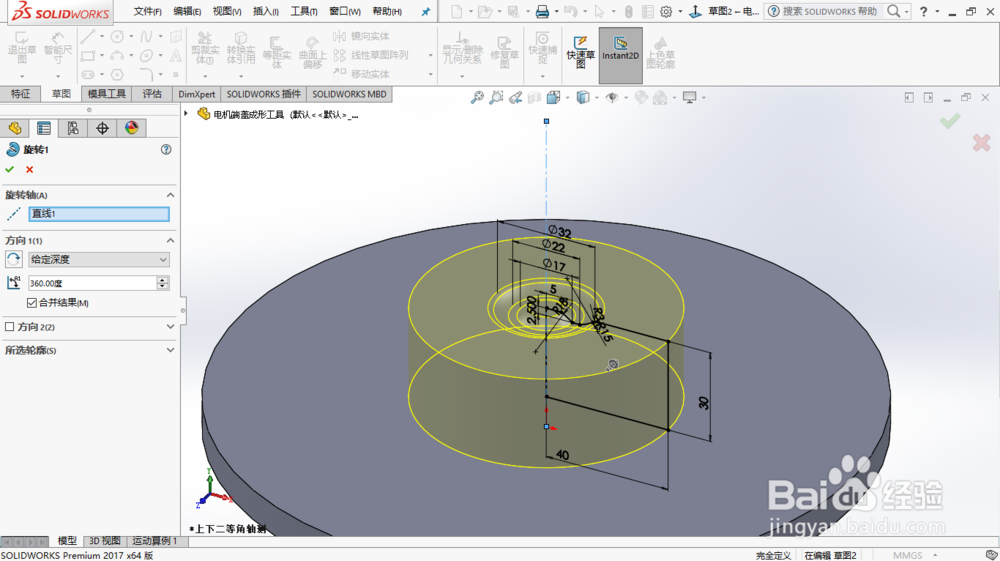

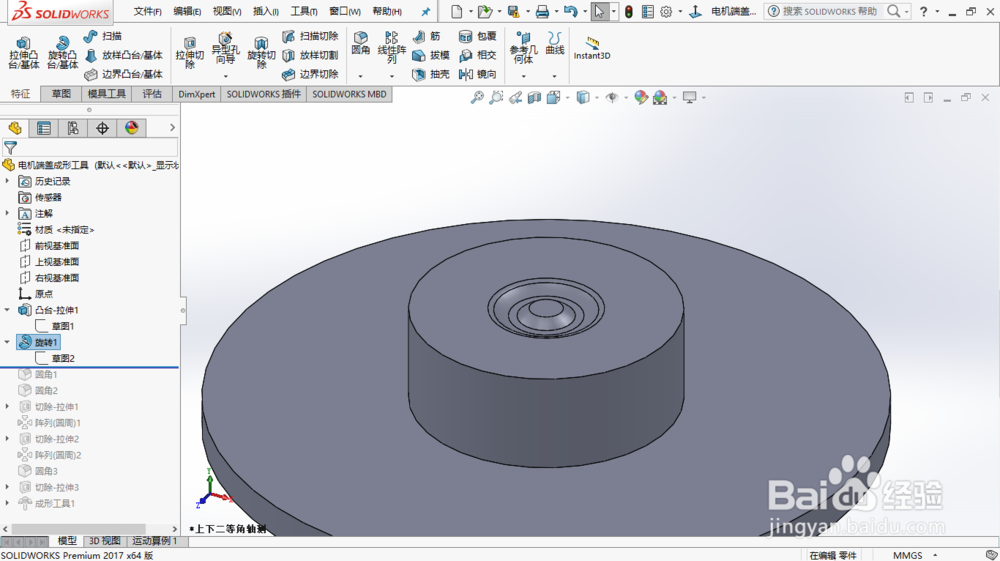

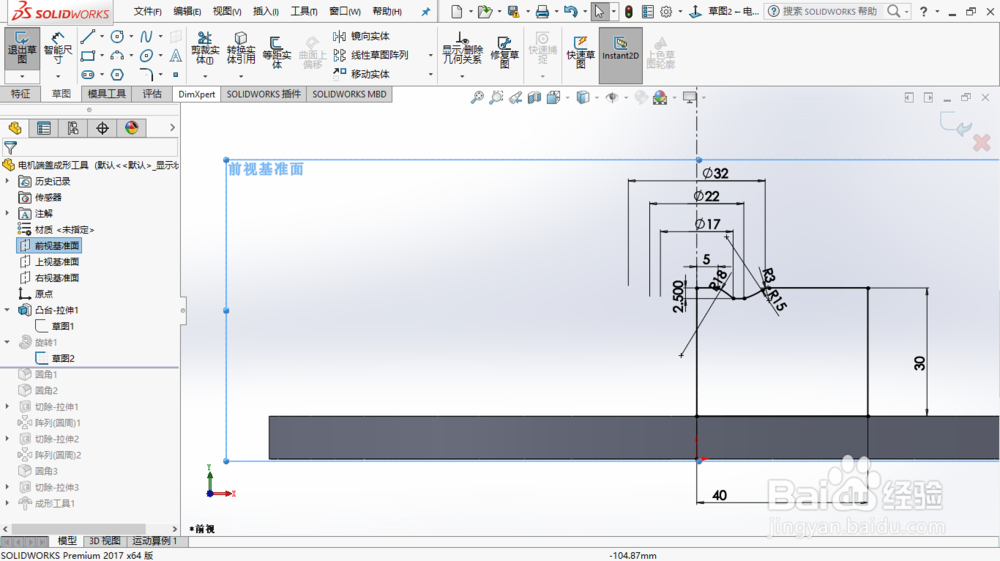

3、选定前视基准面，正视所选基准面，利用圆命令、直线命令进行绘草图，并设定相关尺寸。采用旋转凸台特征命令，点击确定。

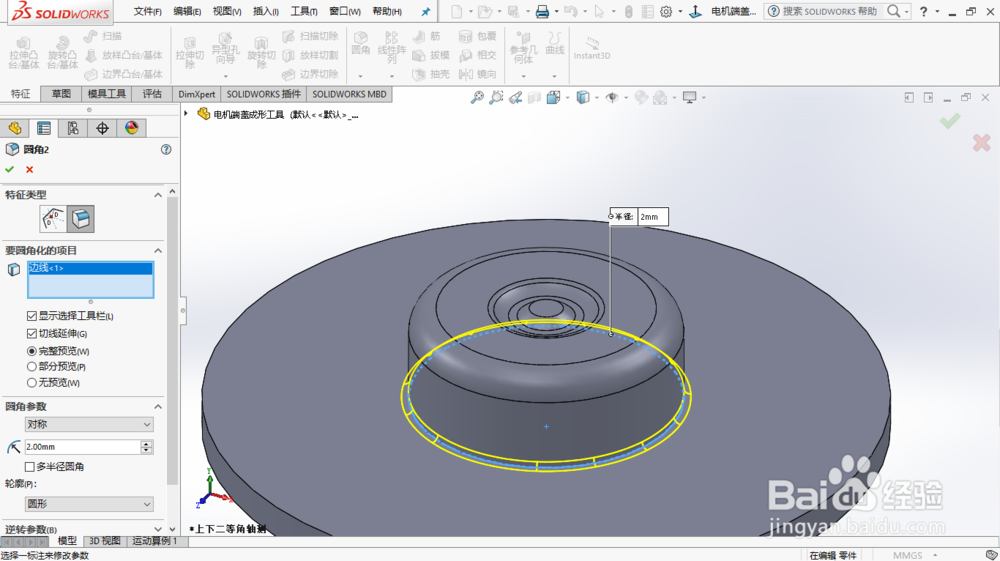

4、采用圆角特征命令，点击确定。

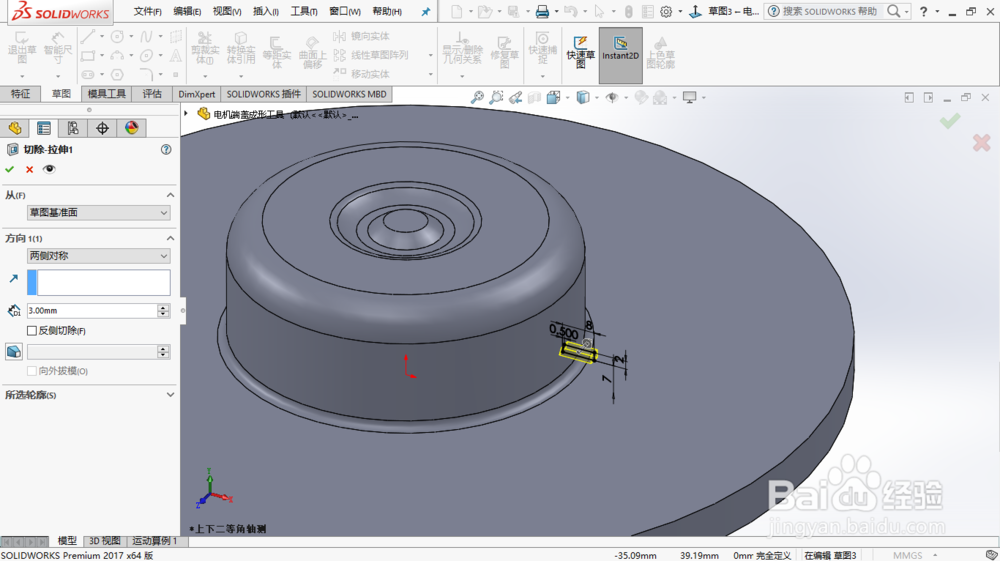

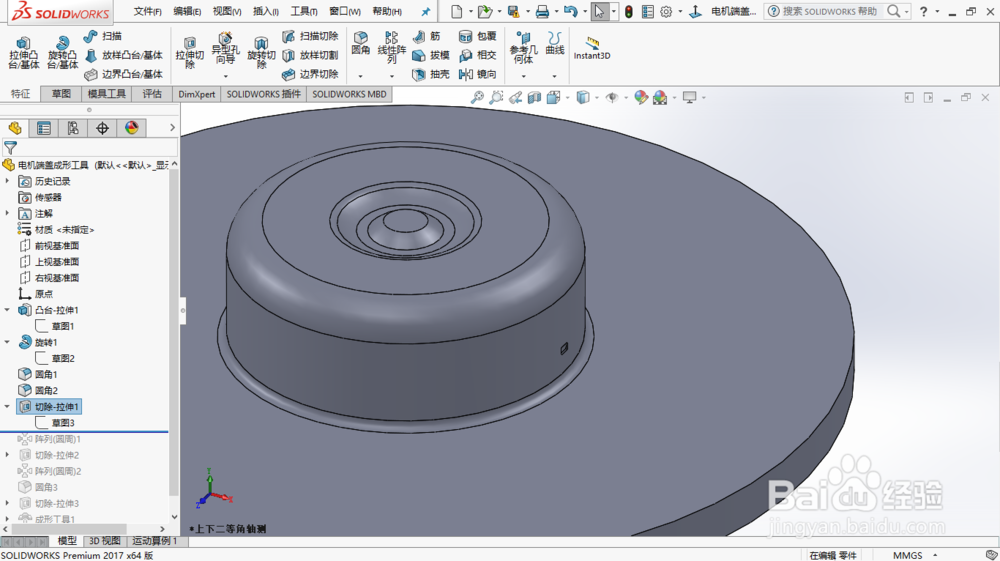

5、再次选定前视基准面，正视所选基准面，利用直线命令进行绘草图，并设定相关尺寸。采用拉伸切除特征禅旄褡瘦命令，点击确定。

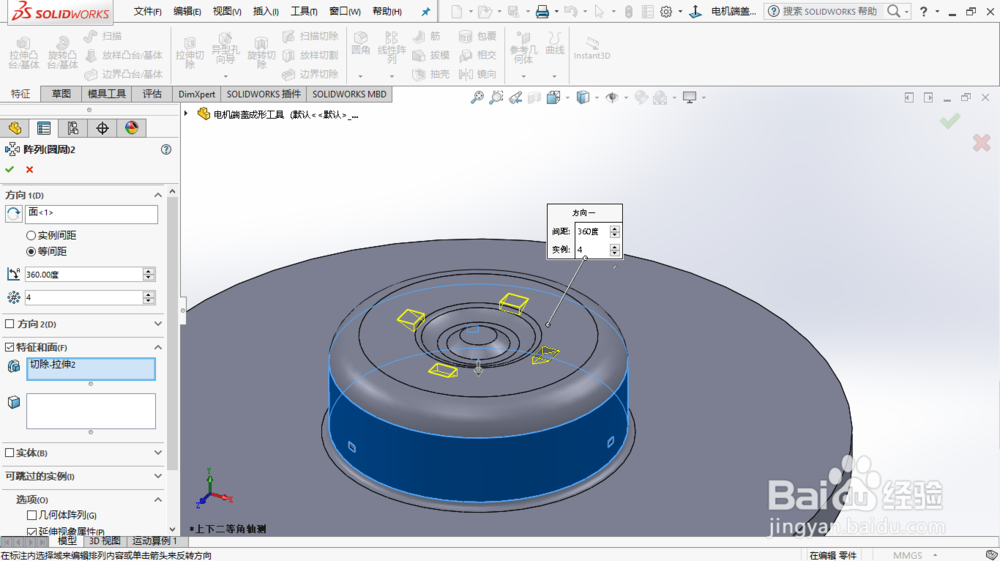

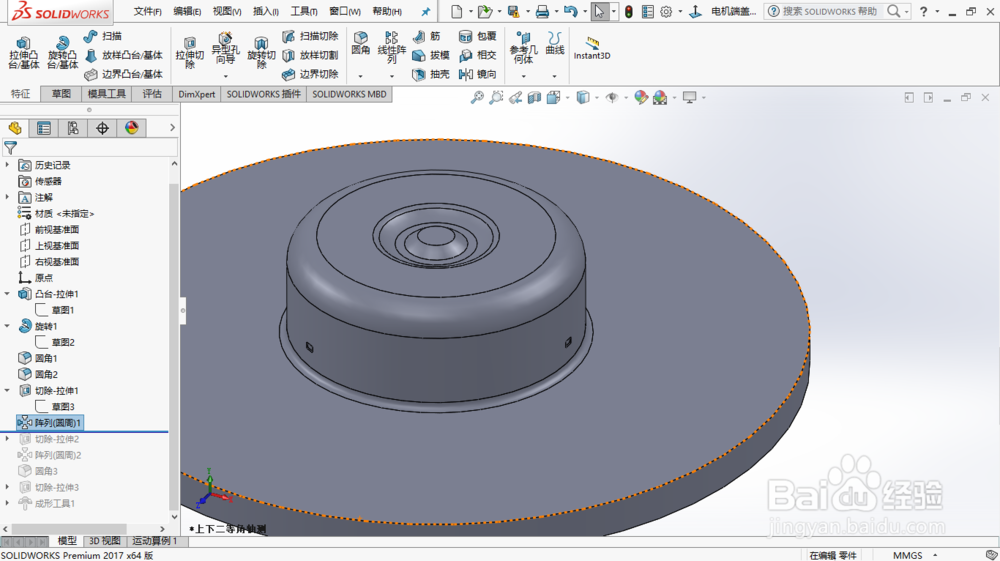

6、采用圆周阵列特征命令，点击确定。

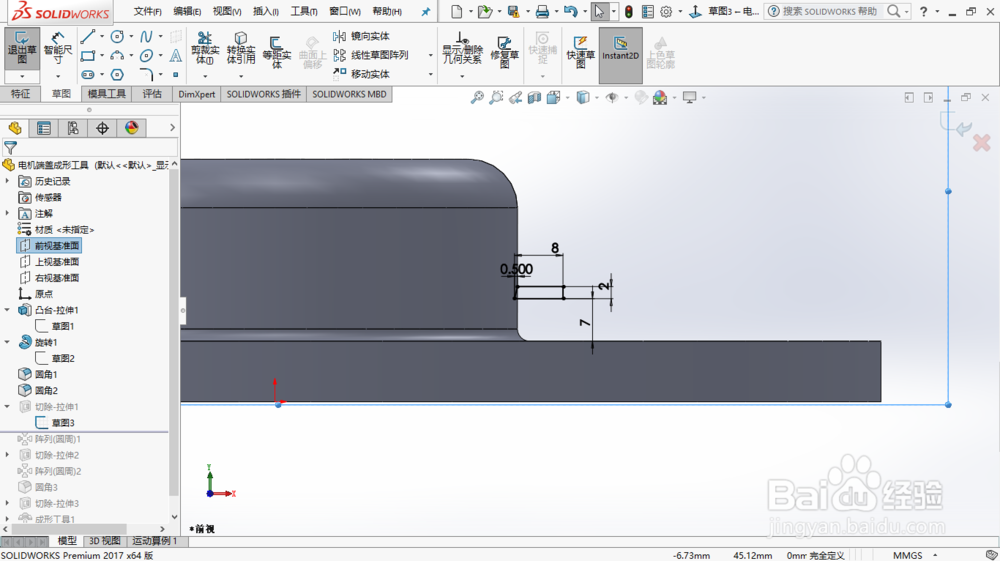

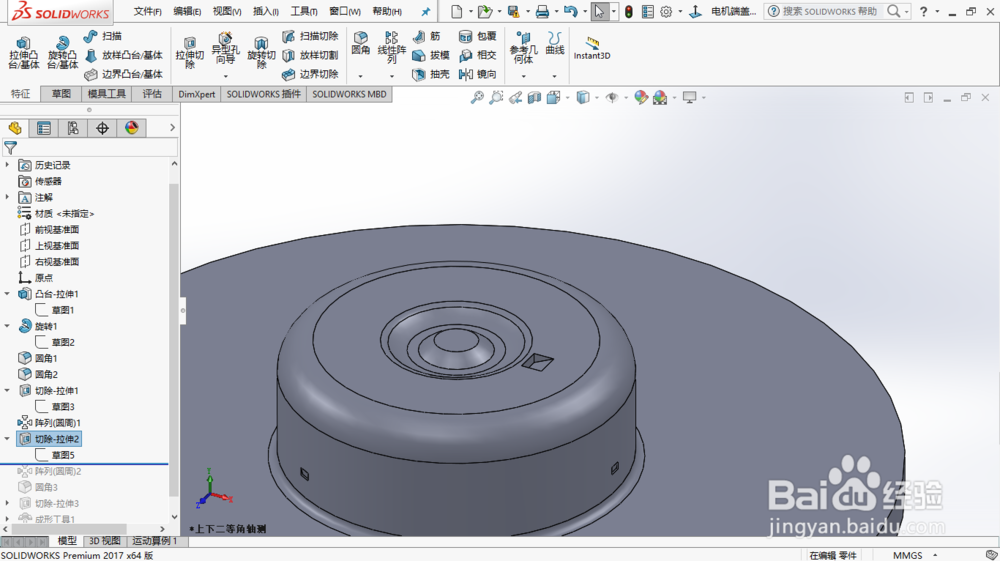

7、再次选定前视基准面，正视所选基准面，利用直线命令进行绘草图，并设定相关尺寸。采用拉伸切除特征禅旄褡瘦命令，点击确定。

8、采用圆周阵列特征命令，点击确定。

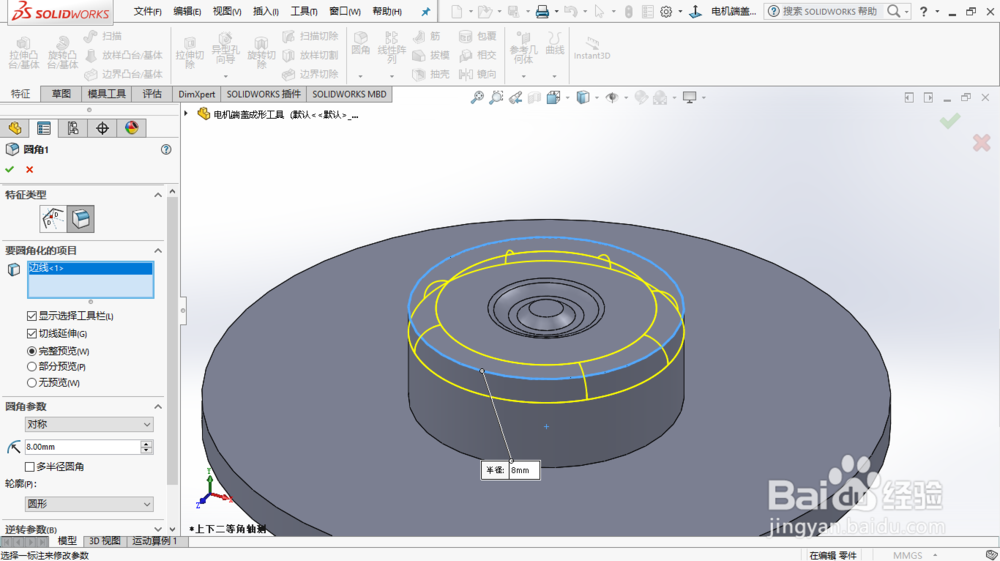

9、采用圆角特征命令，点击确定。

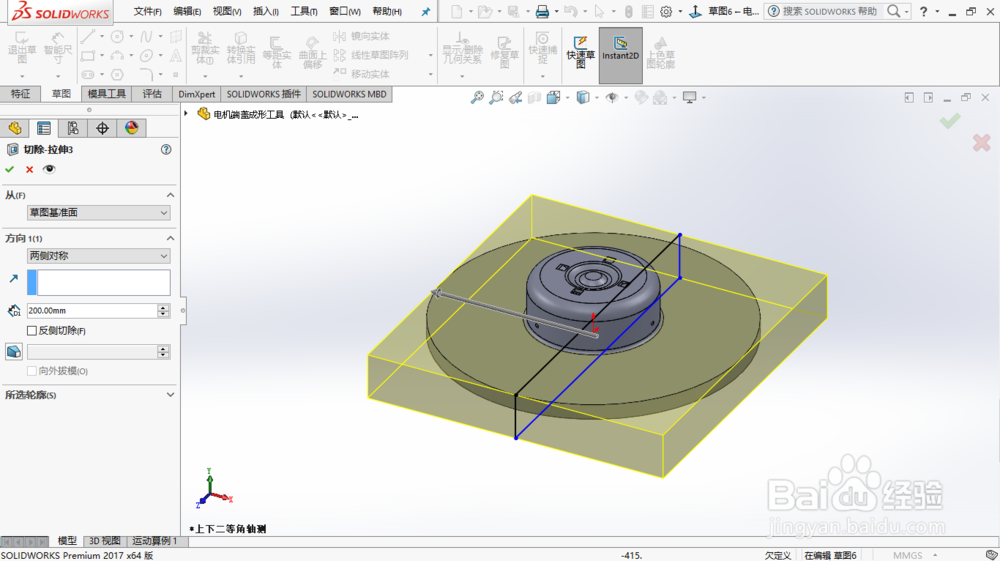

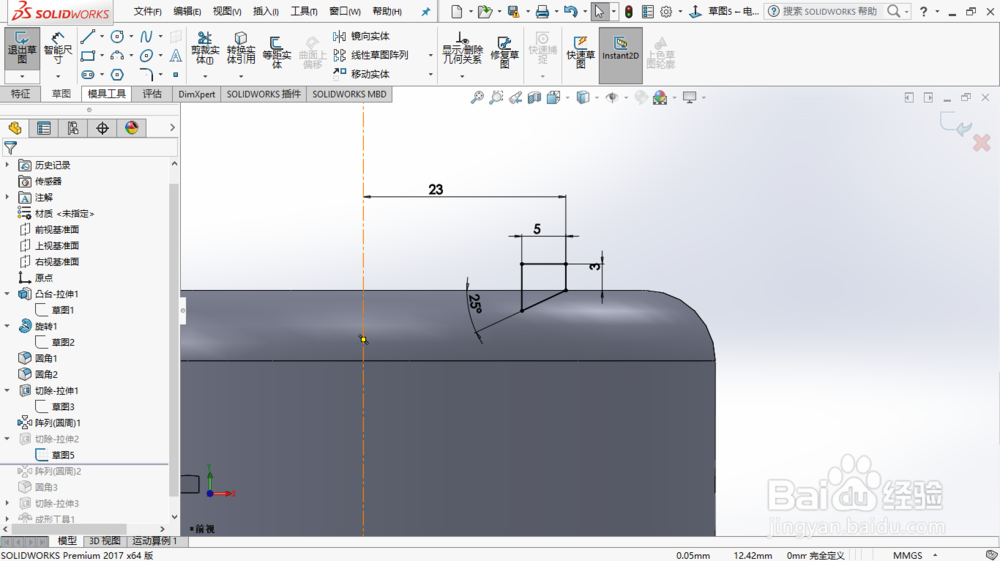

10、再选定前视基准面，正视所选基准面，利用直线命令进行绘草图，并设定相关尺寸。采用拉伸切除特征命令，点击确定。

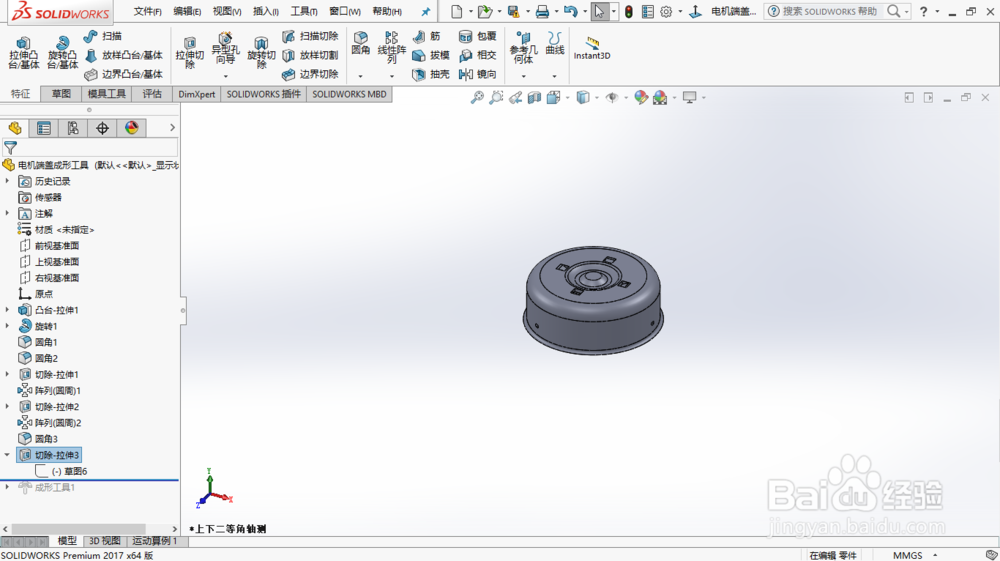

11、最后一个电机端盖就画好了。
