CAD如何使用缩放命令

1、找一个PDF档的图纸，用软件把PDF的图纸转成CAD格式，不会转的可以看我之前写的经验。

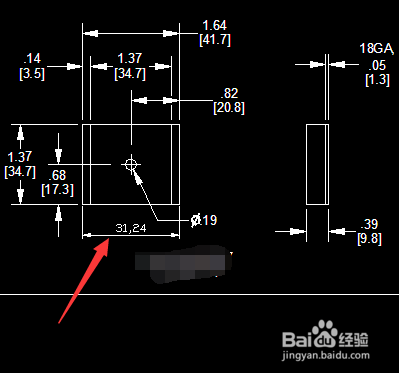

2、从中打开一个PDF转换过来的图纸，如下图所示最大的尺寸41.7，实际 标出来是31.24

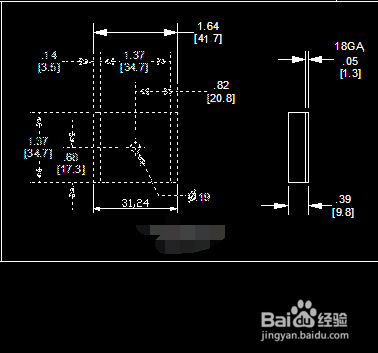

3、点击缩放命令，下面提示栏提示选择对象，用框选的形式选择这个图形。并按右键确认，这个图形就被选择了。

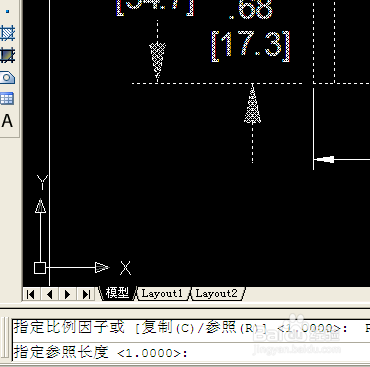

4、下面的提示框提示选择基点，这里选择这个图形的右侧下端点。输入R按确认键，出现下面的提示。

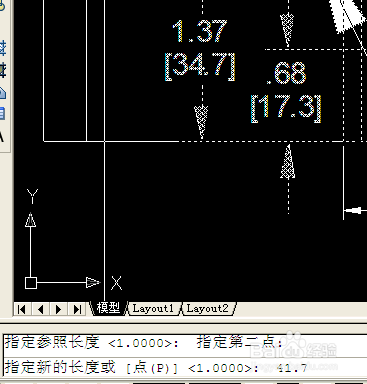

5、指定参照长度，点击刚才图中41.7的长度的两个端点，输入新长度后就是实际的长度值41.7，按确认就可以了。

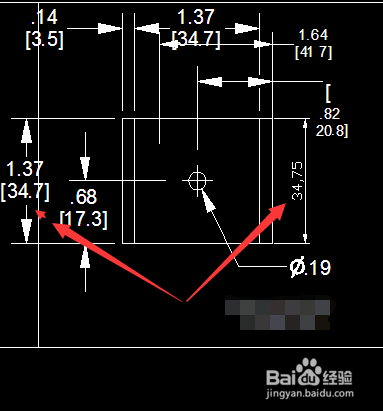

6、图形被缩放后，可以反过来验证其他的尺寸，如图所示的34.7的尺寸 ，实际量出是31.75，基本很接近图纸的尺寸了。
