CATIA绘制球头柱塞

2025-05-24 21:58:59

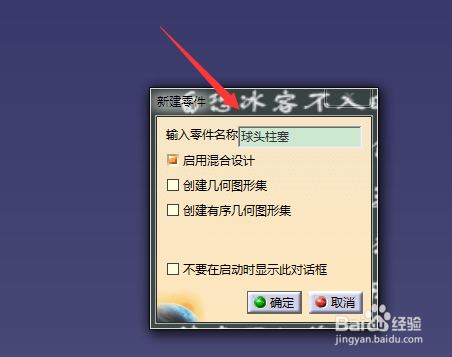

1、打开CATIA软件，新建一个PART文件，命名为球头柱塞；

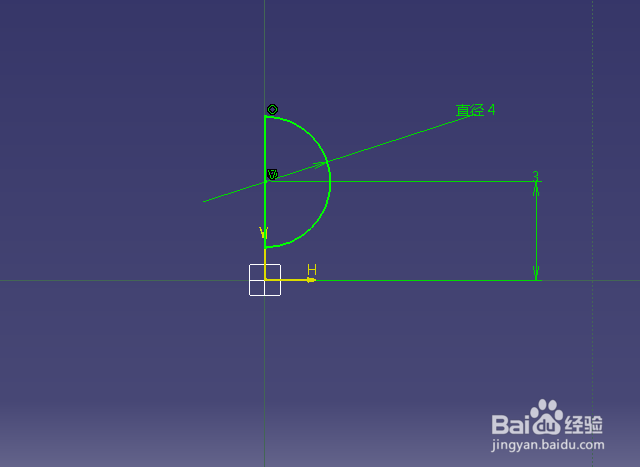

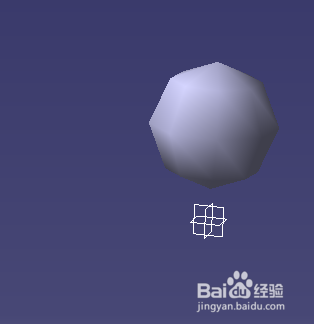

2、选择YZ平面进入草图，绘制一个直径4的半圆；退出草图；

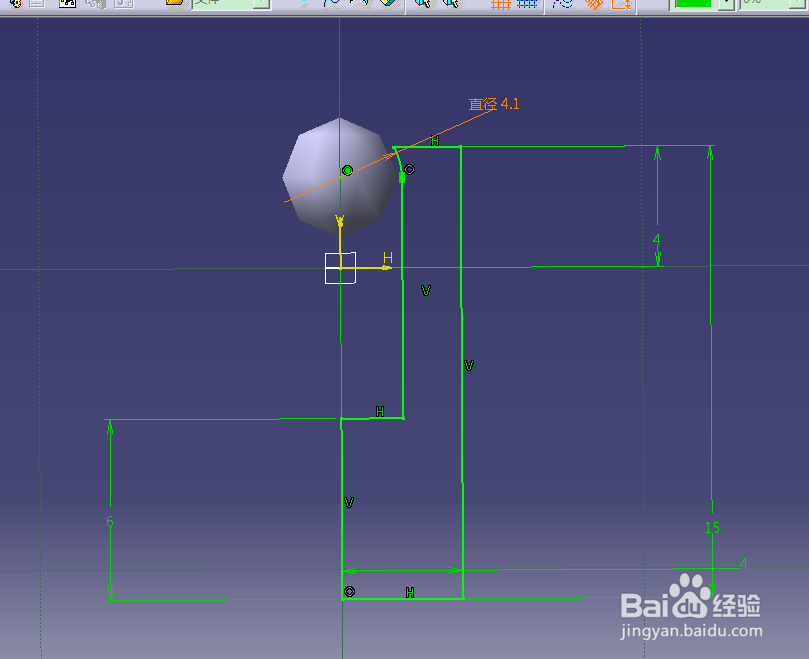

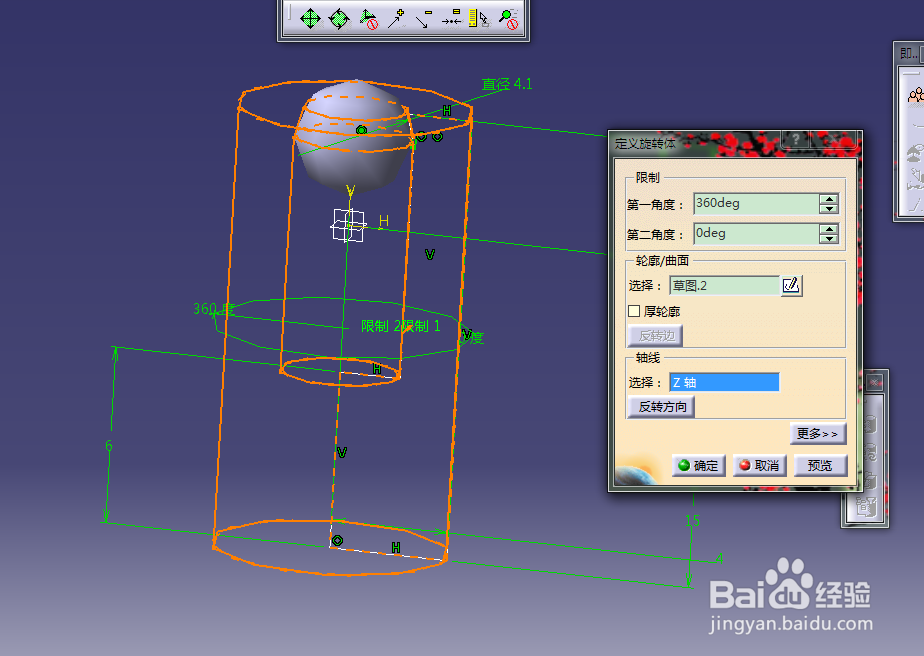

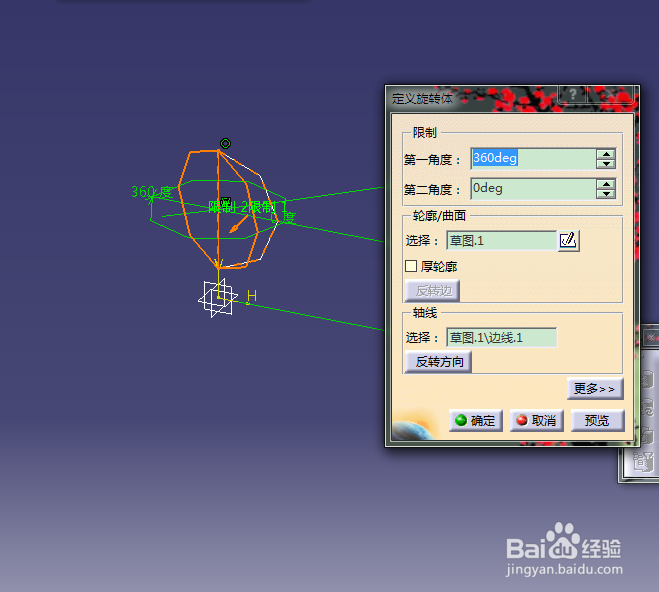

4、选择YZ平面进入草图绘制一个轮廓线；退出草图选择旋转体然后倒角；

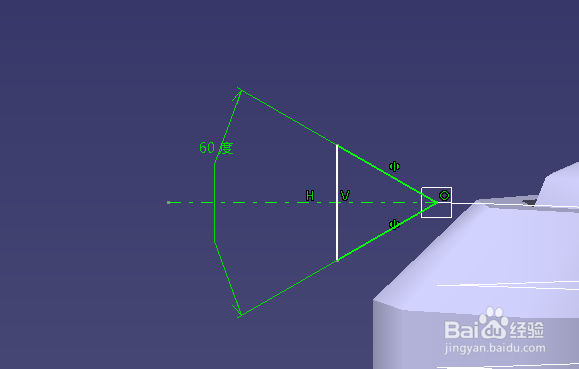

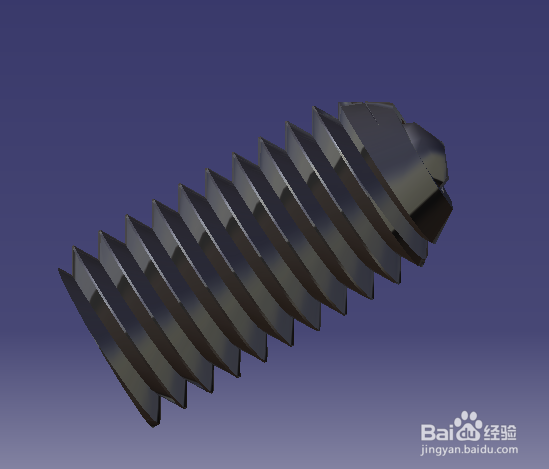

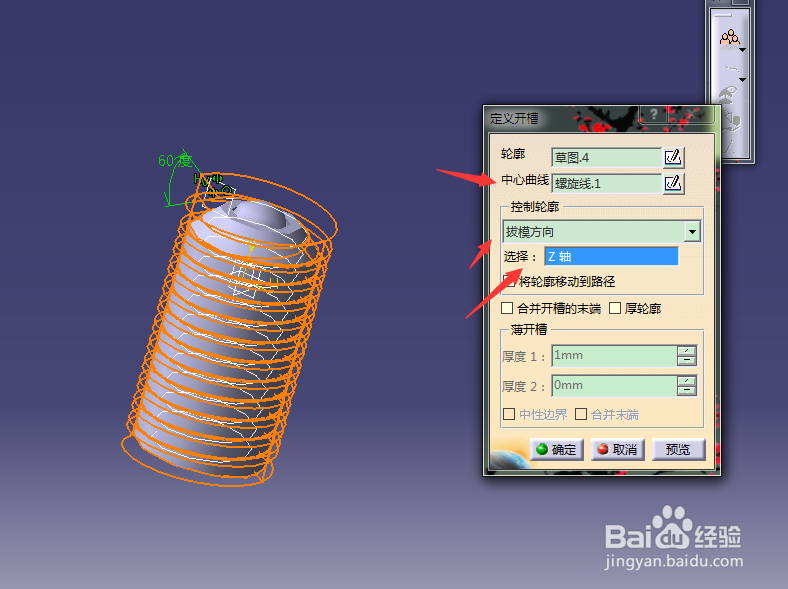

7、以螺旋线的端点创建一个法向平面，返回零件设计，绘制螺纹
