1、共阴极数码管引脚分析迅倘

共阴极数码管 是指每一位数码管的阴极,连接到电源的负极上。

也就是图中所指1,2,3,4公共端。

如果不知道是共阴极和择脂祝共阳极可以用万用表,或者直接找一个电源试一试。

电源测试的话最好串一个限流电阻,否则容易烧坏数排蚂码管。

4位共阴极数码管单片机驱动

2、电路原理图

P0:控制显示段

P2:控制显示相应的位

由于单片机的I/O驱动电流有限所以P0口需要加上拉电阻。

P2口直接连接数码管的选择位即可。

4位共阴极数码管单片机驱动

1、编写的方式:

     (1)、驱动方式P2口相应的位置0  即选择要显示的数码管位

                 P0口相应的位置1即可显示相应的数码管段

     (2)、 采用动态扫描的方式进行显示4位即每隔一段时间显示一位,循环扫                 描,由于辉光效应,肉眼观察到的是4位同时显示。

     下面编写相应的函数。

2、数码管显示函数

void  Dig_OutPut(int i)

{

unsigned char a , b ,c ,d;

a = i%10;                    //提取个位

b = (i/10)%10;            //提取十位

c = (i/100)%10;           //提取百位

d = (i/1000)%10;         //提取千位

if(i<=9)

{

P2 = 0x07;

P0 = DIG4_TABLE[a];

Delay1ms();

Delay1ms();

Delay1ms();

}

if((i<=99)&&(i>9))

{

P2 = 0x07;

P0 = DIG4_TABLE[a];

Delay1ms();

Delay1ms();

P2 = 0x0b;

P0 = DIG4_TABLE[b];

Delay1ms();

Delay1ms();

}

if((i<=999)&&(i>99))

{

P2 = 0x07;

P0 = DIG4_TABLE[a];

Delay1ms();

Delay334us();

P2 = 0x0b;

P0 = DIG4_TABLE[b];

Delay1ms();

Delay334us();

P2 = 0x0d;

P0 = DIG4_TABLE[c];

Delay1ms();

Delay334us();

}

if((i<=9999)&&(i>999))

{

P2 = 0x07;

P0 = DIG4_TABLE[a];

Delay1ms();

P2 = 0x0b;

P0 = DIG4_TABLE[b];

Delay1ms();

P2 = 0x0d;

P0 = DIG4_TABLE[c];

Delay1ms();

P2 = 0x0e;

P0 = DIG4_TABLE[d];

Delay1ms();

}

}

函数分析:

(1)、首先定义了4无符号类型的char数据,用于保存要显示数据的相应位。

(2)、判断数据的大小来判断需要点亮的数码管位数。

(3)、观察每个每个if判断语句里的延时都是4ms,这样做的原因是 保证再循环显示的过程中,每一位的数码管亮度一样。

注意事项:延时的选择不宜过大也不宜过小,过小循环的太快,数据显示不正确;过大显示闪频,看不到4位同时显示的效果

3、主函数

void main()

{

int i,j;

P0M0 = 0xff;

P0M1 = 0x00;

P2M0 = 0x00;

P2M1 = 0x00;

while(1)

{

 i++;

 j = 99;

 while(j--)

 {

 Dig_OutPut(i);

 }

}

函数分析:

        (1)、定义两个整数型变量,i作为要显示的数,j延时技术。

        (2)、STC12系列单片机的使用IO口的时候需要进行设置io的工作模式,

                    上面设置位传统51工作模式,即若上拉。

        (3)、while(1)重复执行这个函数里的内容,也就是动态显示。

        (4)、while(j--)的作用是间隔性的对i增加,如果直接执行的话,数字跑的太快我们根本就看不清。

现在程序到单片机后:数码管会从0开始计数,间隔略小于1s。最大值是9999

过了9999后就会显示乱码,可以添加函数对于大于9999的数进行处理。

4、源代码

#include<STC12C5A60S2.H>

unsigned  char  DIG4_TABLE[]={0x3f,0x06,0x5b,0x4f, 0x66,0x6d,0x7d,0x07, 0x7f,0x6f,0x77,0x7c, 0x39,0x5e,0x79,0x71};

void Delay10ms() //@11.0592MHz

{

unsigned char i, j;

i = 108;

j = 145;

do

{

while (--j);

} while (--i);

}

void Delay1ms() //@11.0592MHz

{

unsigned char i, j;

i = 11;

j = 190;

do

{

while (--j);

} while (--i);

}

void Delay334us() //@11.0592MHz

{

unsigned char i, j;

i = 4;

j = 148;

do

{

while (--j);

} while (--i);

}

void  Dig_OutPut(int i)

{

unsigned char a , b ,c ,d;

a = i%10;

b = (i/10)%10;

c = (i/100)%10;

d = (i/1000)%10;

if(i<=9)

{

P2 = 0x07;

P0 = DIG4_TABLE[a];

Delay1ms();

Delay1ms();

Delay1ms();

}

if((i<=99)&&(i>9))

{

P2 = 0x07;

P0 = DIG4_TABLE[a];

Delay1ms();

Delay1ms();

P2 = 0x0b;

P0 = DIG4_TABLE[b];

Delay1ms();

Delay1ms();

}

if((i<=999)&&(i>99))

{

P2 = 0x07;

P0 = DIG4_TABLE[a];

Delay1ms();

Delay334us();

P2 = 0x0b;

P0 = DIG4_TABLE[b];

Delay1ms();

Delay334us();

P2 = 0x0d;

P0 = DIG4_TABLE[c];

Delay1ms();

Delay334us();

}

if((i<=9999)&&(i>999))

{

P2 = 0x07;

P0 = DIG4_TABLE[a];

Delay1ms();

P2 = 0x0b;

P0 = DIG4_TABLE[b];

Delay1ms();

P2 = 0x0d;

P0 = DIG4_TABLE[c];

Delay1ms();

P2 = 0x0e;

P0 = DIG4_TABLE[d];

Delay1ms();

}

}

void main()

{

int i,j;

P0M0 = 0xff;

P0M1 = 0x00;

P2M0 = 0x00;

P2M1 = 0x00;

while(1)

{

i++;

j = 99;

while(j--)

{

Dig_OutPut(i);

}

}

没有找到添加源代码的位置,所以将整个代码放在了一个文件内。实际操作中,可以分成多个文件便于管理调用。

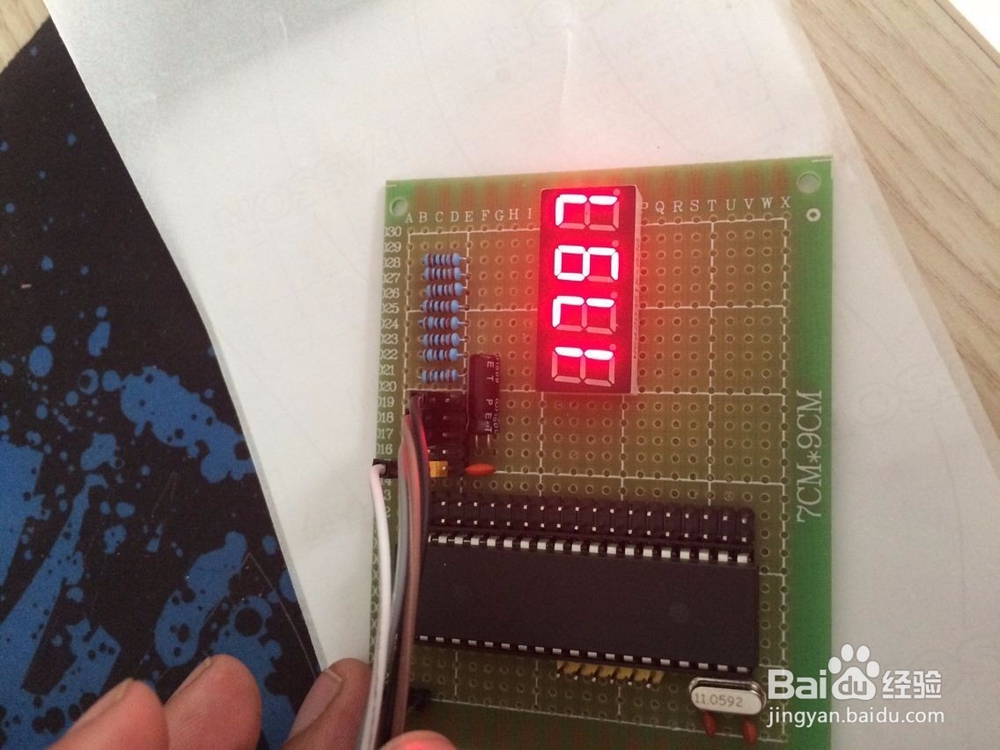

5、实际的执行效果。

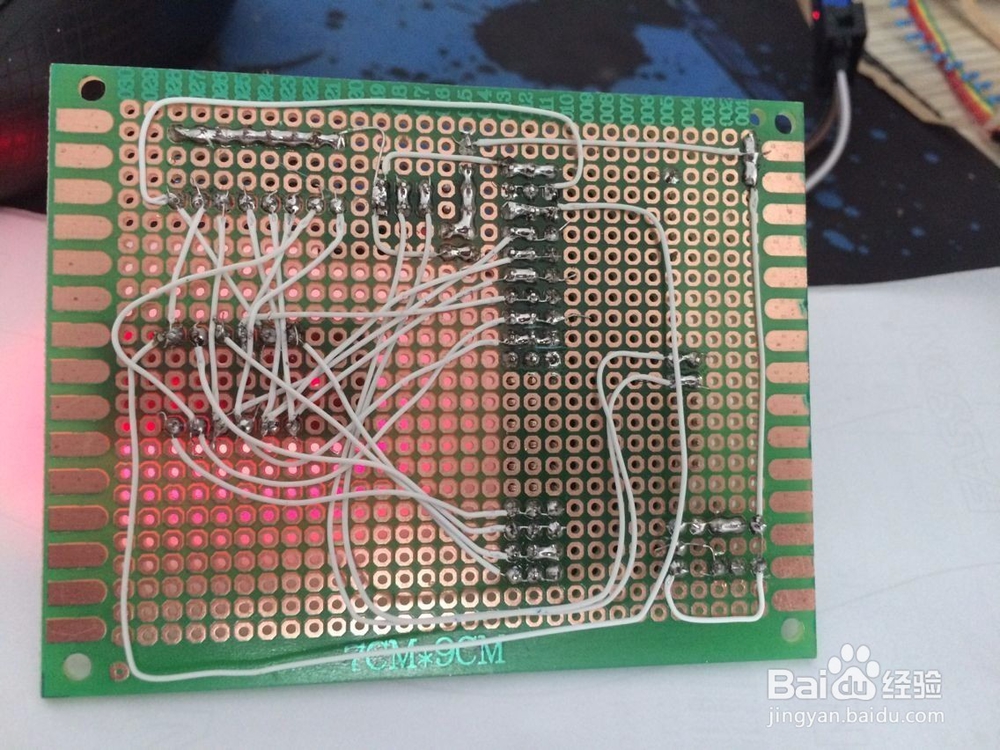

后面的跳线有点乱。

4位共阴极数码管单片机驱动

4位共阴极数码管单片机驱动
