如何在MIDAS给梁单元荷载

1、荷载 / 静力荷载工况

名称 ( NUL ) ; 类型> 恒荷载

荷载 / 梁单元荷载（连续）

荷载工况名称>NUL ; 荷载类型>梯形荷载

方向>整体坐标系Z ; 投影>No ; 数值>相对值

x ( 0 ) ; x2 ( 1 ) ; w1 ( -2 ) ; w2 ( -1 )

加载区间( 15, 21 )

2、前处理模式 ; 正面

节点号 (开)

模型 / 节点/ 新建

坐标 ( 0, -9, 0 )

3、模型 / 单元/ 扩展

选择最新建立的个体

扩展类型>节点线单元

单元属性>单元类型>梁单元

材料>1:SM400 ; 截面>1 : H 440×300×11/18

生成形式>移动和复制；移动和复制>等间距

dx, dy, dz ( 2, 0, 0 ) ; 复制次数( 6 )

4、模型 / 边界条件/ 一般支撑

单选 ( 节点; 22, 28 )

支撑条件类型>Dx (开), Dz (开), Ry (开)

5、荷载 / 节点温度

单选 ( 节点: 22 ~ 28 )

荷载工况名称>NT ; 选择>添加

温度>初始温度( 0 )  ; 最终温度( 20 )

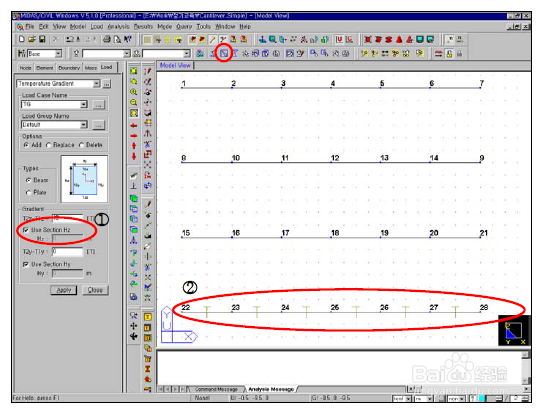

6、模型 / 荷载/ 温度梯度

窗口选择( 单元: 19 ~ 24 )

荷载工况名称>TG ; 选择>添加

单元类型>梁; 温度梯度>T2z-T1z ( 15 )
