转辙机基础知识编写

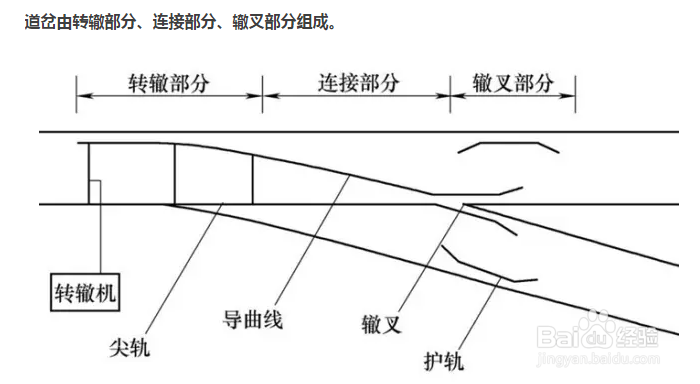

1、前述：在讲解转辙机之前，我们先普及一个概念——道岔 道岔：是列车由一条线路转到另一条线路的轨道连接设备，它是铁路线路中最关键的特殊设备，是铁路信号的主要控制对象之一。由于道岔数量多、限制列车速度、行车安全性低，与导轨曲线、接头并称轨道的三大薄弱环节。

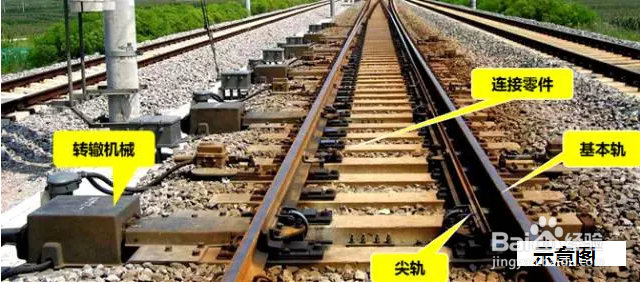

2、第一：转辙部分由：尖轨、基本轨、连接零件、转辙机械组成。

3、第二：连接部分由导轨、基本轨组成。

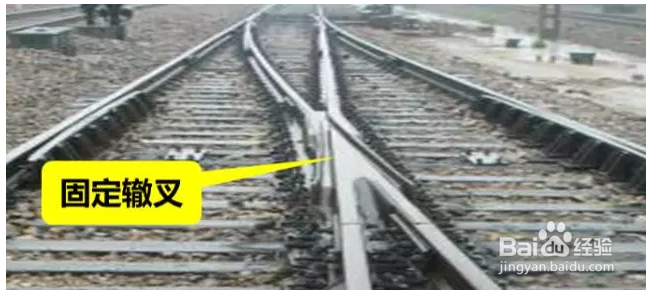

4、第三：辙叉部分由辙叉心、护轨等组成。

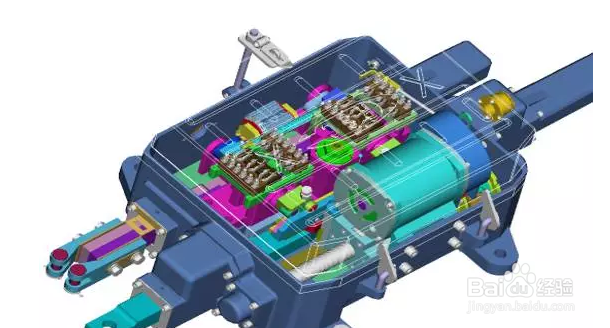

5、第四： 转辙机：是道岔控制系统的执行机构。用于转换锁闭道岔尖轨或心轨，表示监督联锁区内道岔尖轨或心轨的位置和状态。转辙机有电动转换和人工转换两种方式。

6、第五：转辙机分类：1.按动作能源和传动方式可分为电动转辙机、电动液压转辙机。电动转辙机由电咿蛙匆盗动机提供动力，采用机械传动方式。ZD6系列、ZDJ9型转辙机都属于电动转辙机。电动液压转襻俱鲳啃辙机由电动机提供动力，采用液压传动方式，简称电液转辙机。ZYJ7型转辙机属于电液转辙机。2.按供电电源分为直流转辙机和交流转辙机。直流转辙机采用直流电动机。如：ZD6系列交流转辙机采用三相交流电源，电动机为三相异步电动机。如：ZDJ9型

7、第六：转辙机动作顺序：切断原表示接点；转辙机解锁；转辙机转换；转辙机锁闭；接通新的表示接点。
