怎样用E3D插件从矩形等基本图形创建三维模型

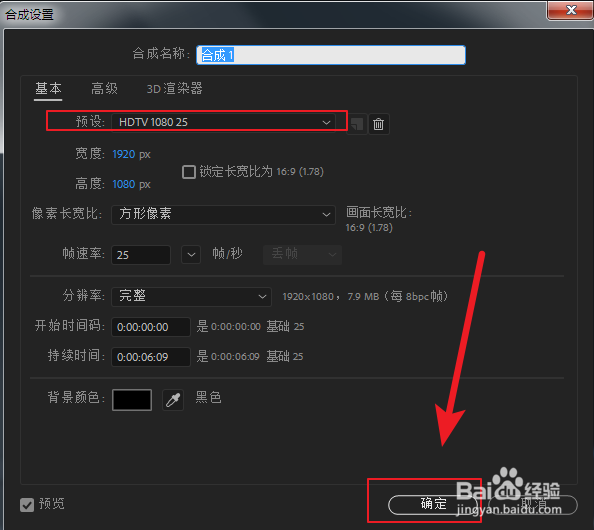

1、启动AE，新建合成，选择HDTV1080P的预设，

这个尺寸比较高清。

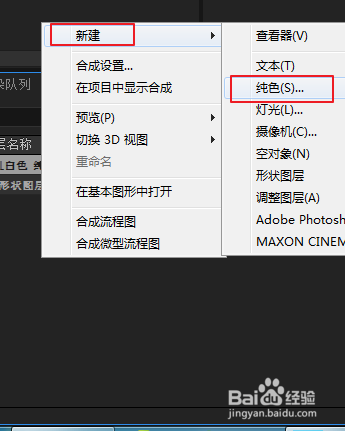

2、在图层面板的空白处，右键——新建纯色层。

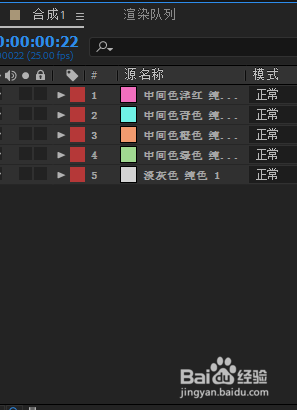

3、再次右键——新建多个纯色层。

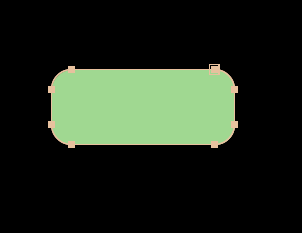

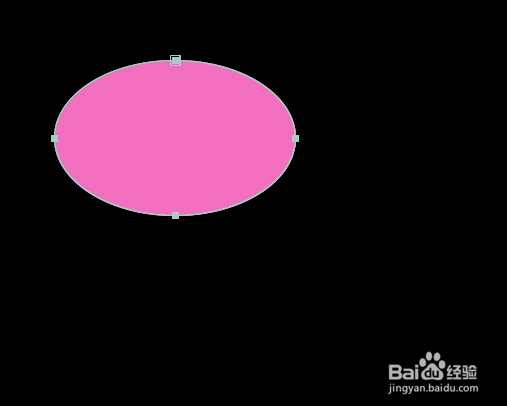

4、选中其中一个纯色层，用形状工具绘制形状遮罩。

注意在一个图层上绘制完后，要在空白出点击，然后其它图层上再绘制下一个。

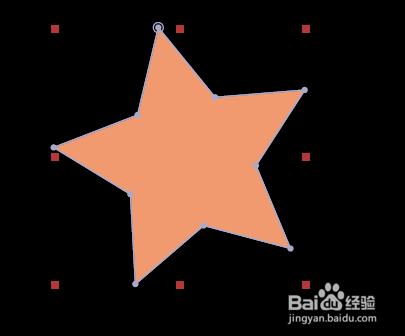

5、分别绘制多个形状遮罩。

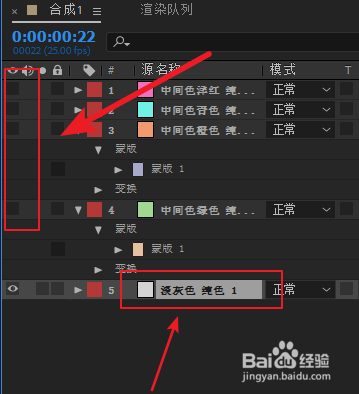

1、把所有绘制了形状遮罩的纯色层关闭，只保留一个没有遮罩的形状层。

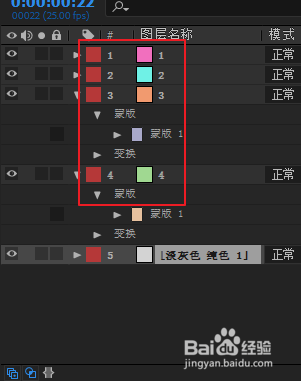

2、将创建的形状图层按顺序命名为1/2/3/4。

命名很重要。

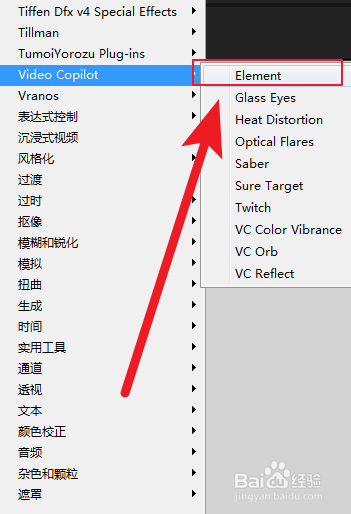

3、选中这个形状层，选择——菜单栏——效果——VideoCopilot—— Element 。

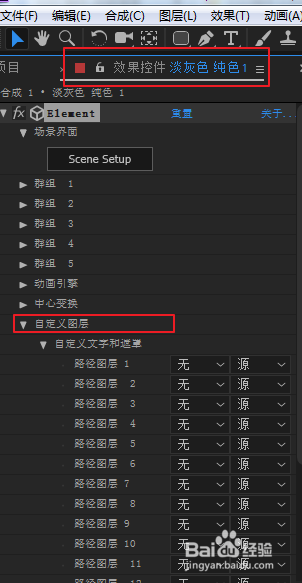

4、切换到效果控件面板，找到自定义图层选项。

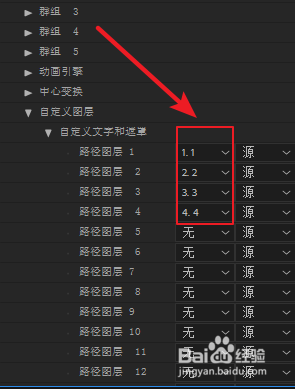

5、然后点开路径1下拉菜单，选择形状1，

点开路径2下拉菜单，选择形状2........依次类推。

直到将4个图形都定义完为止，如下图所示。

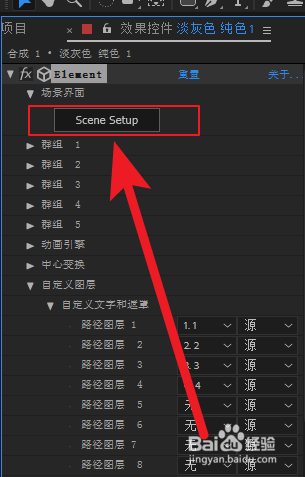

1、点击下面的按钮，启动E3D插件界面。

可见，场景里看到什么模型都没有。

2、点击上方的挤出按钮。

这样就创建了三维模型。

3、由于我们创建多多个图形，就需要多次点击挤出按钮。点击四次。

但由于设置问题，这里只显示一个模型。

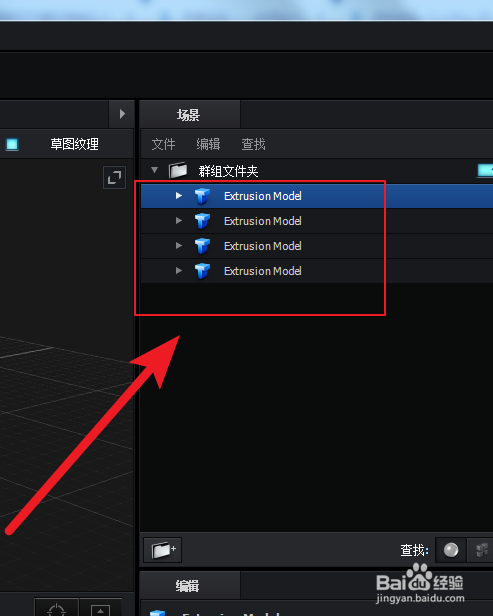

但可以看到右边的对象栏里，已经创建了四个三维对象了。

这里就是模型的名称显示，操作的时候也需要选中这里的模型名称才能做移动等操作。

4、选择第2个对象，选择下面的自定义路径为“自定义路径2”，

选择第3个对象，选择下面的自定义路径为“自定义路径3”，......以此类推。

直到给4个图形对象都定义了路径为止。

这里的路径就是对应前面在AE效果里面的路径。

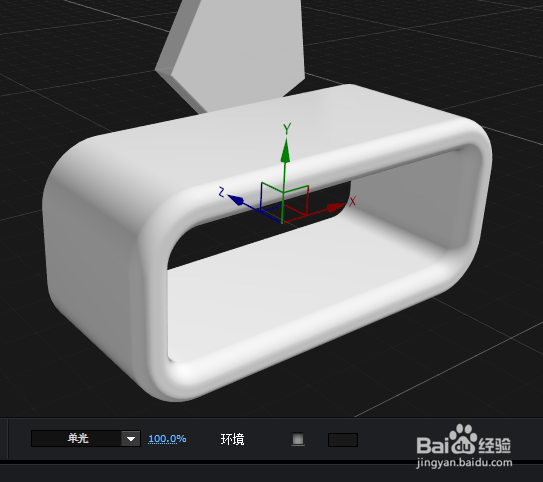

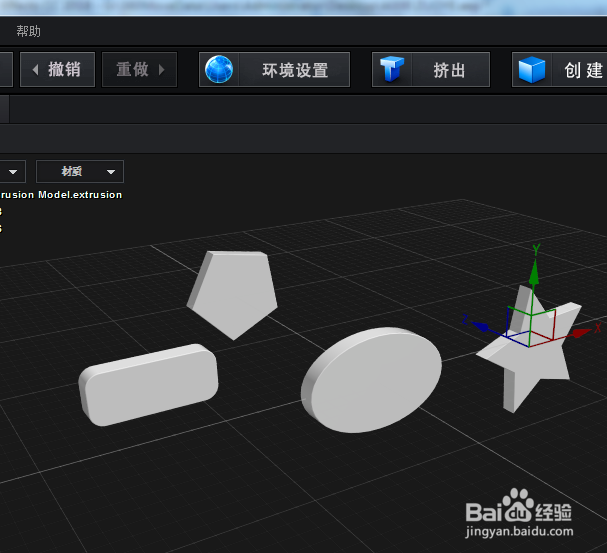

5、然后调整每个模型的位置，（选中模型上的轴向就可以移动）。

这样就根据AE中的形状生成了几个三维模型了。

6、然后可以在视图空白处点击鼠标左键——左右旋转视图，

按住鼠标中间移动——平移视图，

鼠标滚轮——放大/缩小视图。

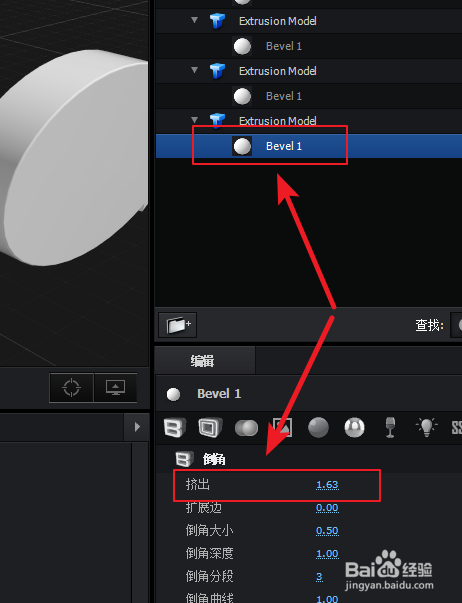

7、控制模型厚度：

选中模型下面的材质球，调整挤出参数。

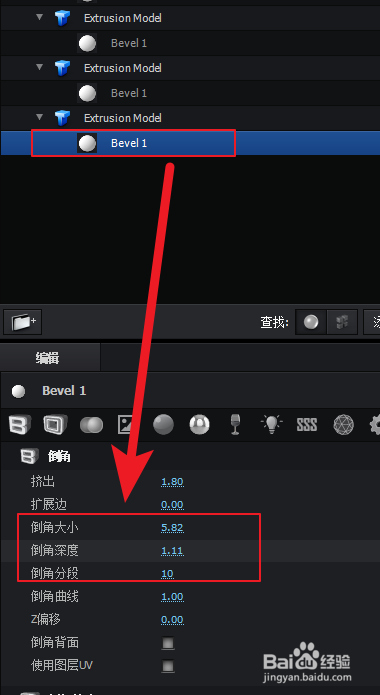

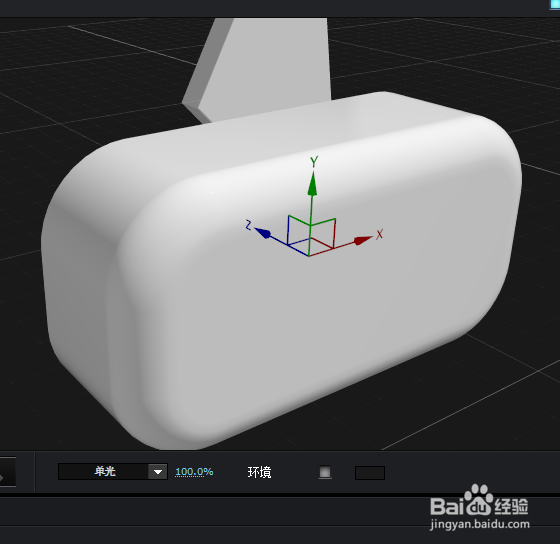

8、控制倒角：

倒角大小、倒角的设置深度一目了然。

倒角分段的设置是控制倒角的平滑度。

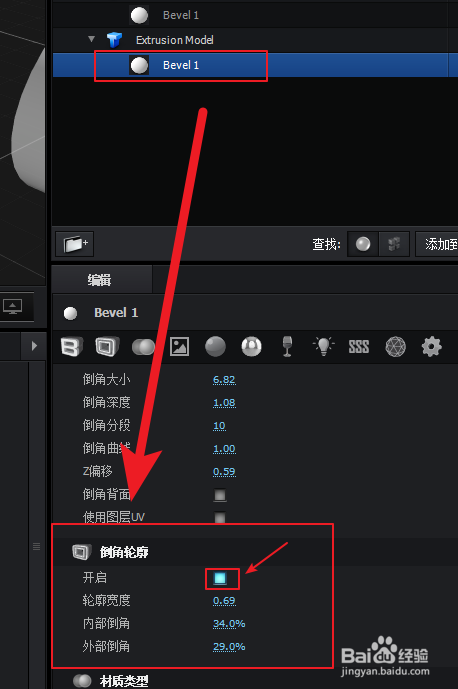

9、倒角轮廓：

这个是制造出镂空的效果。

关键参数如下：

可以多尝试一下。

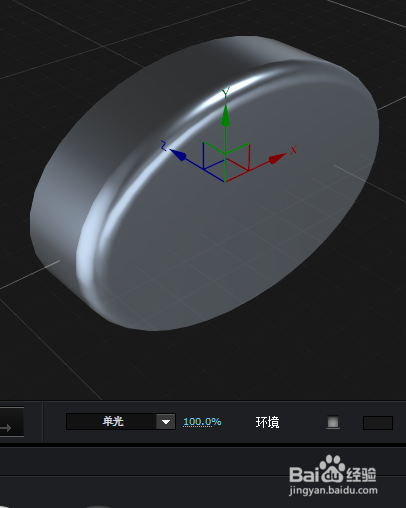

10、提示：有倒角才能看出材质的效果。

所以，如果不设置倒角的话，即使添加了材质，也看不出明显的材质效果。

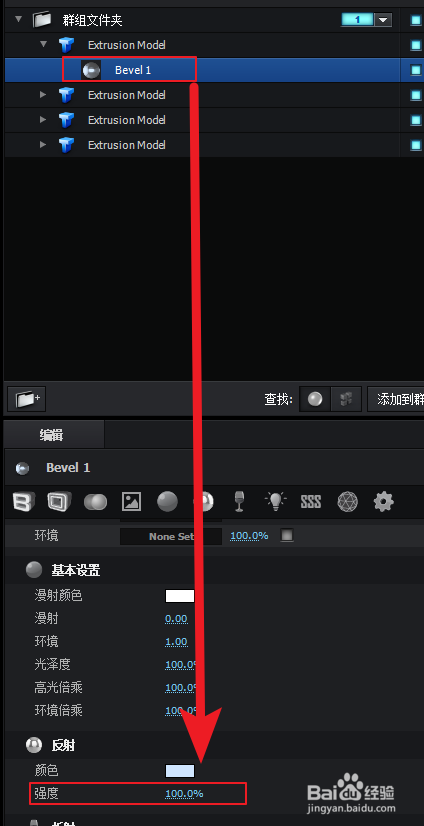

1、选中模型下的材质球，在下方属性栏将材质的反射增加到100%。

将漫射减为0。

这是因为反射要比漫射更逼真一些。

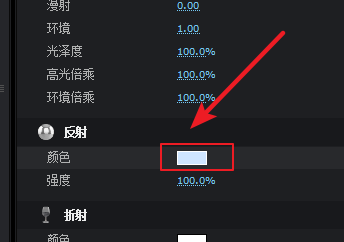

2、调整反射颜色。

注意：颜色可以使任意一种，但饱和度不能太高。

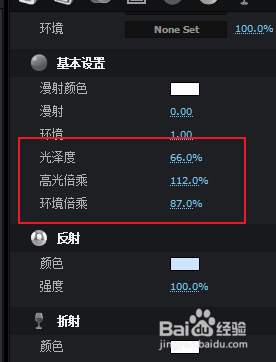

3、降低一些光泽度和环境倍乘，增加一些高光倍乘，以使反射更自然一些。

注意：轻微调节就可以了。

4、以此类推：用上面的方法继续给其它模型调整材质。

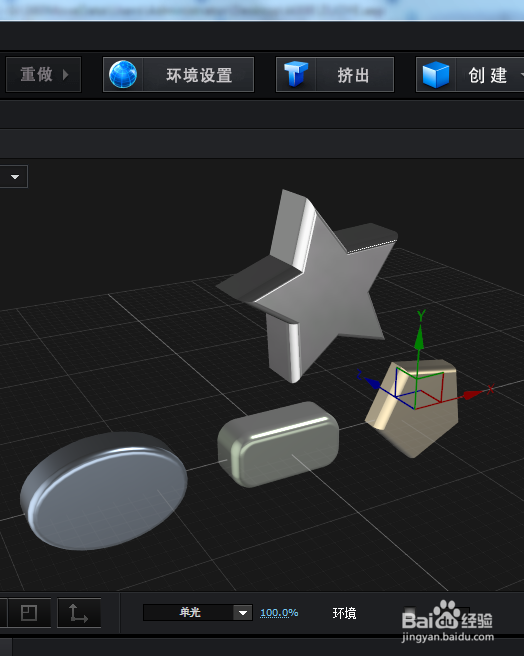

调整好后类似如下。

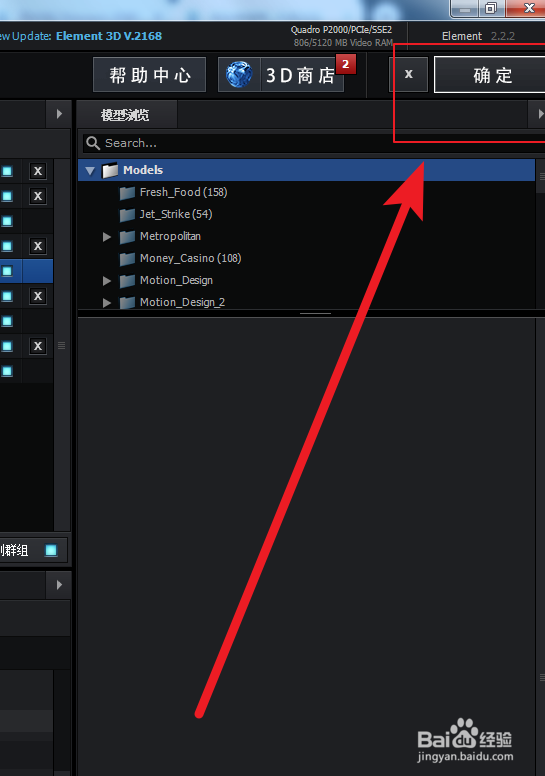

点击右上角的确定按钮，退出E3D。

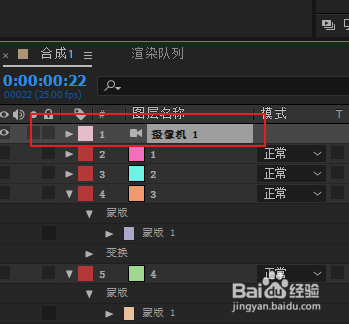

1、在图层面板上新建一个摄影机。

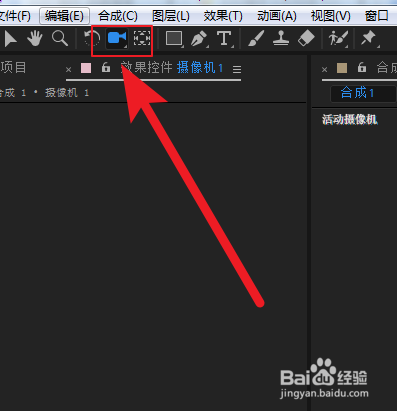

2、选择摄像机工具。

操作视图和E3D中的操作一样：

在视图空白处点击鼠标左键——左右旋转视图，

按住鼠标中间移动——平移视图，

不一样的是：

按住鼠标右键——放大/缩小视图。

3、这样就可以在不同角度看到创建好的三维模型了。

4、然后点击目标点和位置这2个参数前面的关键帧开关，开启关键帧动画，

然后边用摄影机工具调整，边移动时间线指针即可创建三维动画。

1、绘制形状，

2、定义形状层，

3、生成三维模型，

4、赋予材质，

5、制作三维动画。
