三维如何绘制变压器

2025-05-25 02:50:38

1、首先绘制变压器主体部分，向两侧拉伸凸台；

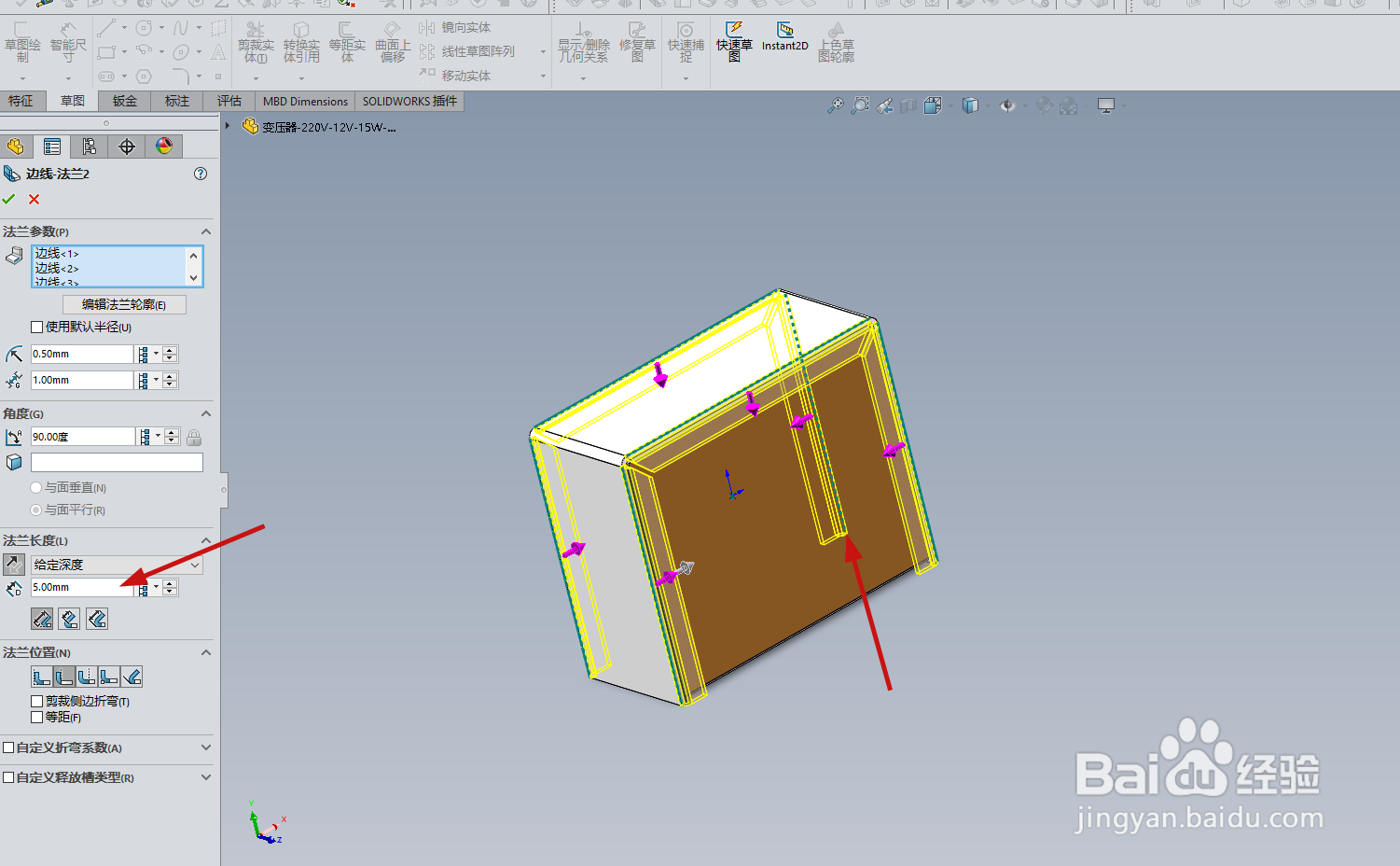

2、编辑拉伸外壳钣金部分，然后生成基体法兰；

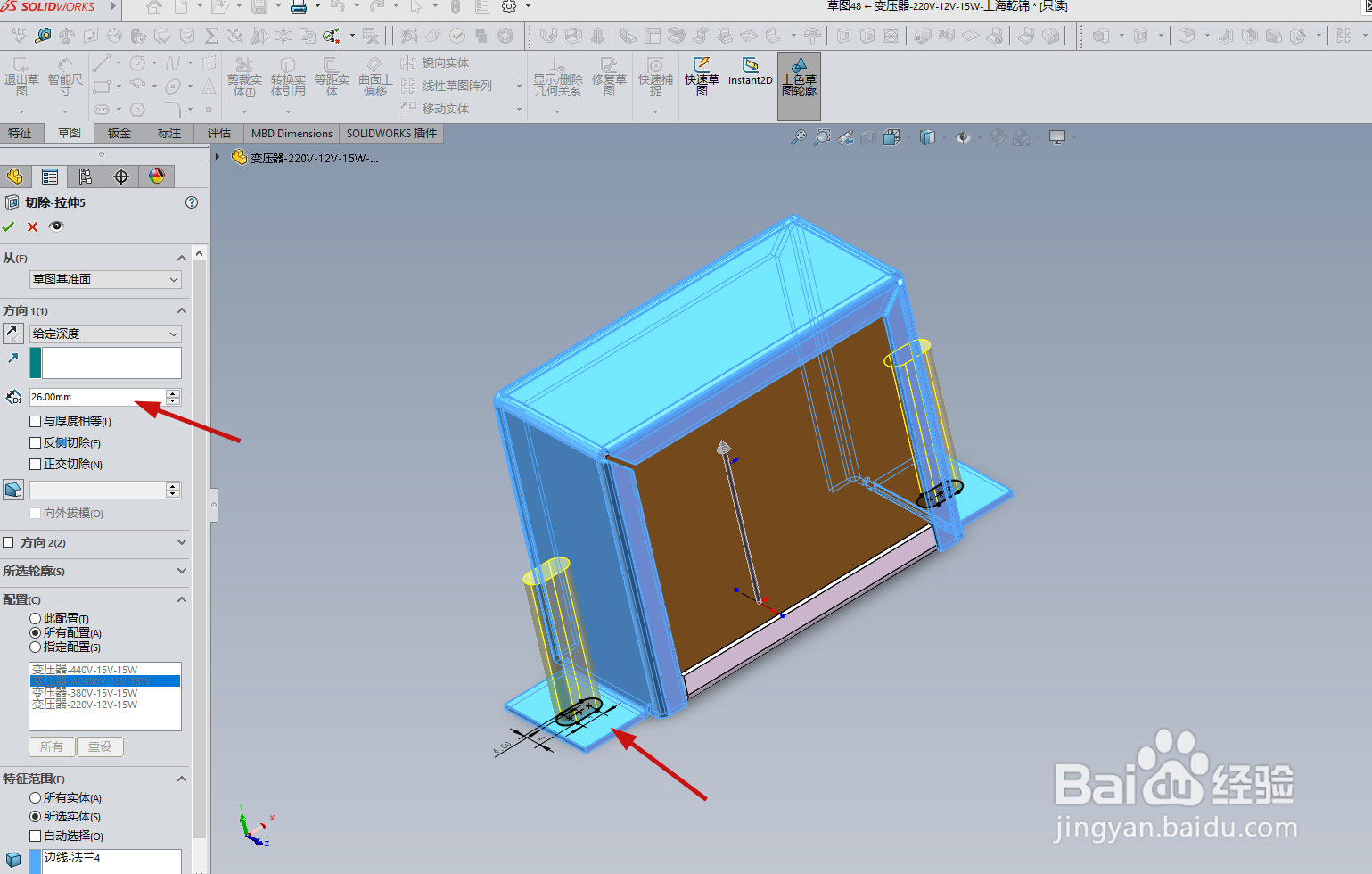

3、再画安装座部分，并切除腰圆安装孔；

4、拉伸切除前后线圈突出位置；

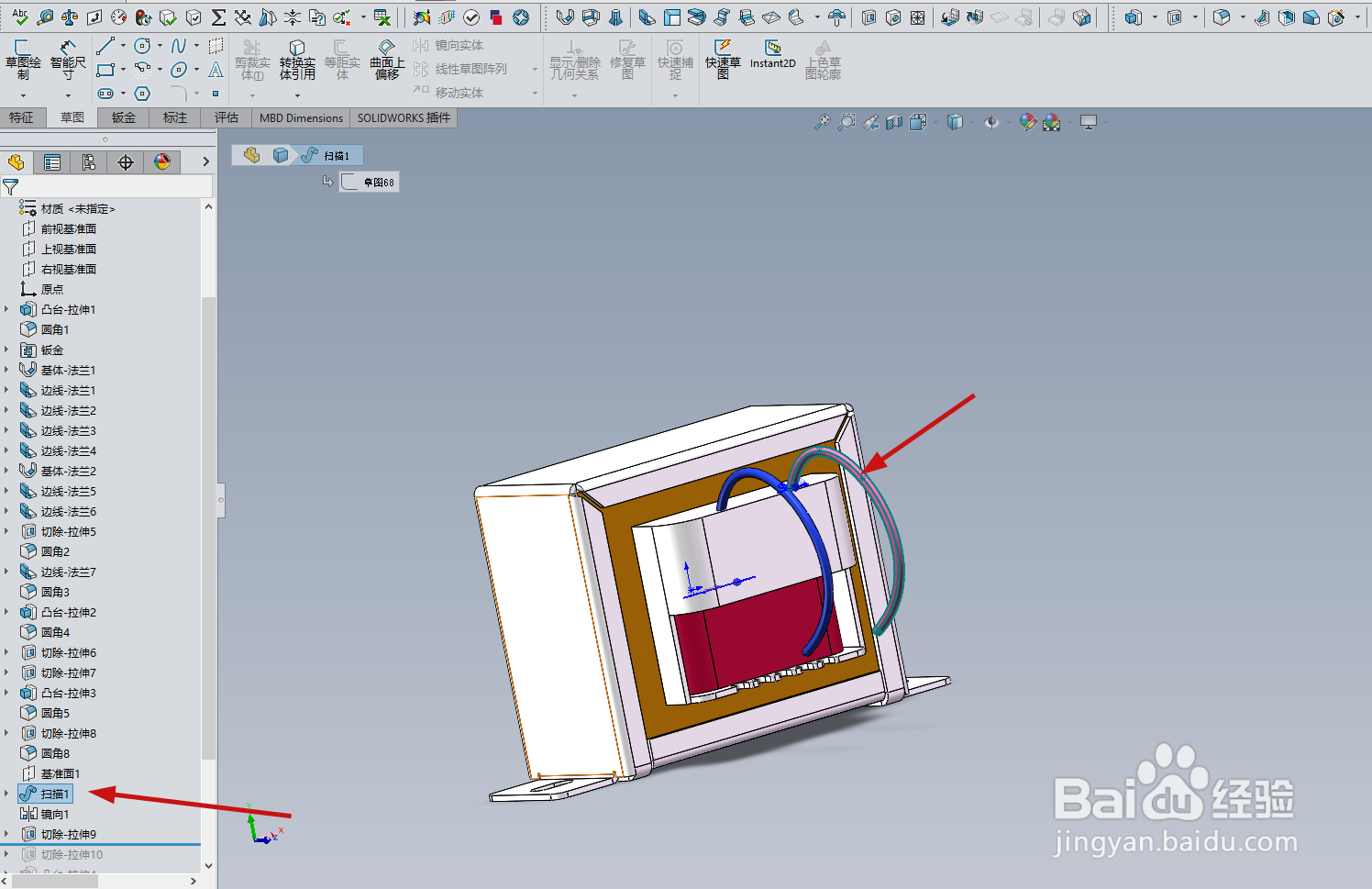

5、再画出接线头草图，然后选择扫描特征；

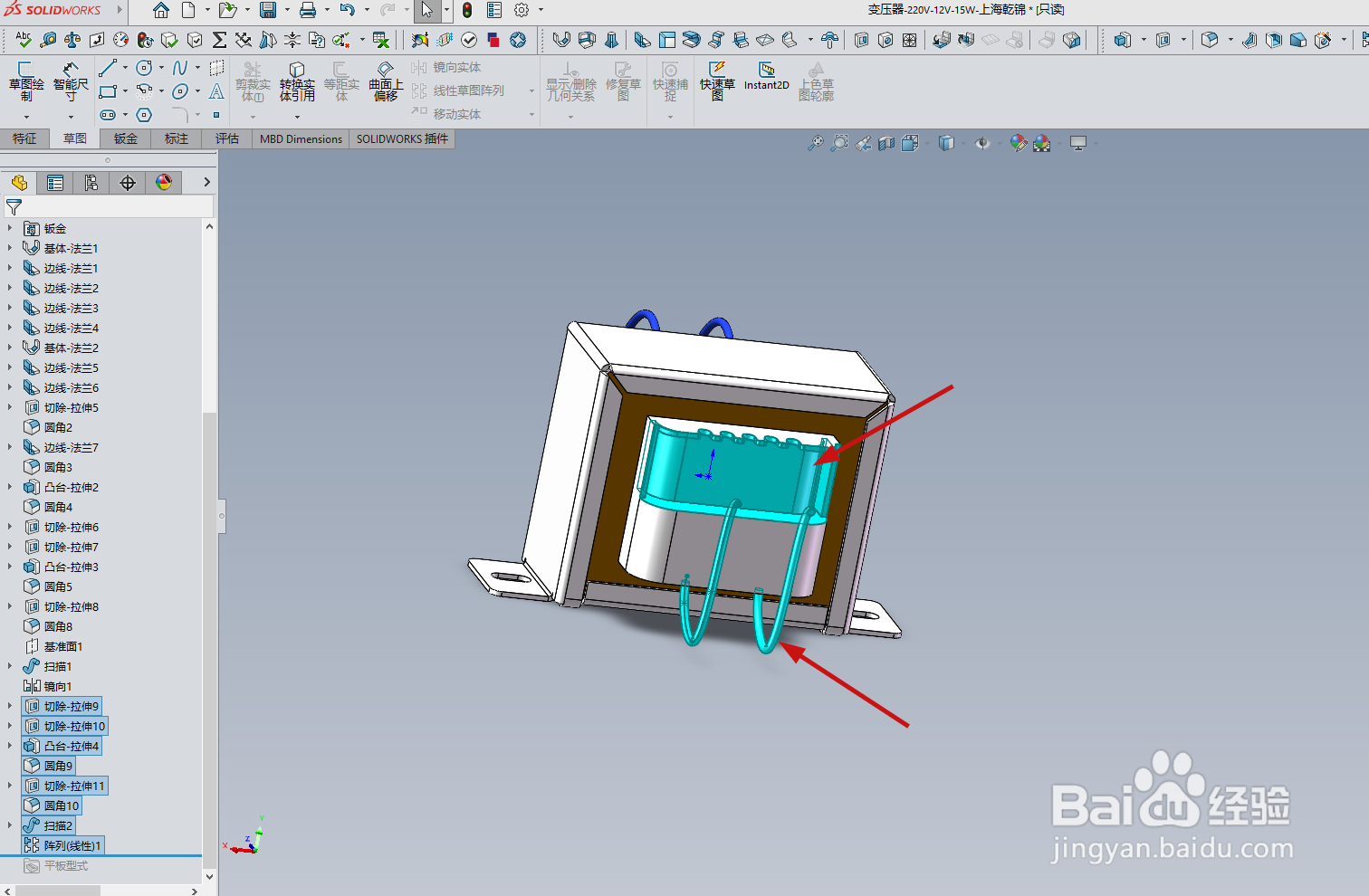

6、反侧如同上述方法，确定后建模完成。
