景区报警求助系统

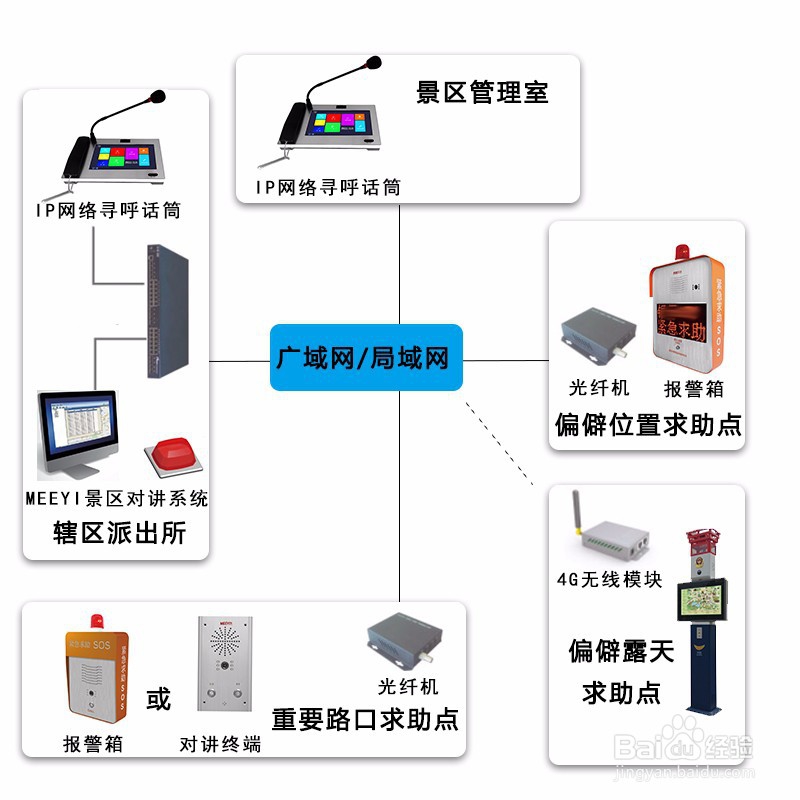

1、拓扑图
MEEYI景区紧急报警求助对讲系统。
2、景区管理室
应用设备:IP网络寻呼话筒(对讲主机)
场景分析:
景区管理室作为景区管理日常事务和处理紧急事件的主要场所,需具备对多个求助点的快速准确定位,具备对求助点的现场情况的及时了解,具备听说看三各功能,还需要具备和警务人员协同联动的功能。
实现功能:
免提对讲、报警功能、定点呼叫、双向对讲、可视对讲、远程开锁、托管功能、呼叫转移、呼叫等待、监视监听、广播功能、可拓展录音录像、检测分机状态。
技术参数:
电源:DC12V
功耗:≤6W
传输协议:TCP\UDP
功能接口:RJ45\485拓展接口\音频输出输入口\短路输出接口
位传输速率:16K-192KHZ
3、辖区派出所
应用设备:交换机、警灯、服务器、IP网络寻呼话筒(对讲主机)
场景分析:
辖区派出所通过局域网/广域网对接景区网络,可以直接接收求助点的报警讯息,因此可以实现对景区内部情况做到第一时间了解,同时可以与景区方面人员进行沟通,对紧急事件做到协同处理,减少人员和财产的损失。
实现功能:
免提对讲、定点呼叫、双向对讲、可视对讲、远程开锁、托管功能、呼叫转移、呼叫等待、监视监听、广播功能、可拓展录音录像、检测分机状态。
技术参数:
电源:DC12V
功耗:≤6W
传输协议:TCP\UDP
功能接口:RJ45\485拓展接口\音频输出输入口\短路输出接口
位传输速率:16K-192KHZ
4、景区重要路口求助点
应用设备:光纤机、IP网络对讲求助站(报警箱/报警终端)
场景分析:
景区重要路口人流量通常较大,人口密度较高,环境较为复杂,是事件频发点,因此在选择设备时可以选择防水防尘防暴力破坏的报警箱或者报警终端面板,同时因为景区规模一般较大,还应配备光纤机以保持信号强度。
实现功能:
一键报警、一键呼叫、多键功能、回音消除,全双工对讲,录音录像,摄像功能、联动控制、外接音源、呼叫转移、对接网络。
技术参数:
报警终端
电源:DC12V
功耗:≤6W
传输协议:TCP\UDP\RTP
功能接口:音频输出口、4路短路输入。RJ45
位传输速率:16K-192KHZ
音频采码:SILK\PCM
摄像头:COMS彩色
5、景区偏僻位置求助点
应用设备:光纤机、IP网络对讲求助站(报警箱)
场景分析:
景区偏僻位置的安保人员和游客较为稀疏,一旦发生紧急事件不易被发现,也不能做到有效沟通,因此更应该设立求助点,又因为周边配套设备例如喇叭,显示屏等较少,所以应选择自带显示功能报警箱一站式满足需求。
实现功能:
一键报警、一键呼叫、多键功能、回音消除,全双工对讲,录音录像,摄像功能、联动控制、外接音源、呼叫转移、对接网络,LED显示。
技术参数:
电源:AC220V
功耗:≤20W
网络通信协议:TCP\UDP\RTP
网络通信速率:10/100MBPS
音频采样:16KBPS-192KBPS
音频编码:SILK/PCM
摄像头:高清数字彩色摄像头
接口:电源/音频输出/短路输出输入/RJ45
显示屏材质:LED(64*32单色)
6、景区露天偏僻求助点

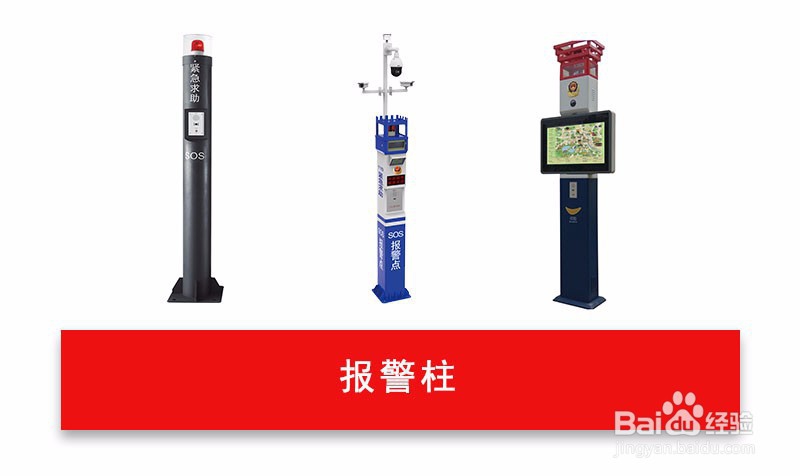

应用设备:4G模块、报警柱(求助桩)
场景分析:
同样作为景区偏僻位置,但因为景区规模庞大,在条件不允许的情况下为了设计求助点则应采用对于环境适应能力更为强大的求助装,同时采用无线传输的方案可以解决自然环境下布线难和对于植被的保护,也减轻了后期维护的难度。
实现功能:
一键报警、一键呼叫、多键功能、回音消除,全双工对讲,录音录像,摄像功能、联动控制、外接音源、呼叫转移、对接网络,LED显示(可选)、LED投射灯。
技术参数:
电源:DC12V
功耗:≤5W
网络通信协议:TCP\UDP\RTP
网络通信速率:10/100MBPS
音频采样:16KBPS-192KBPS
音频编码:SILK/PCM
摄像头:高清数字彩色摄像头
接口:电源/音频输出/短路输出输入/RJ45
7、其他设备
交换机、光纤机、4G模块:提供网络连接和信号中继
警灯:收到报警时亮灯预警
