Proe三维训练三百五十九多层台阶顶球

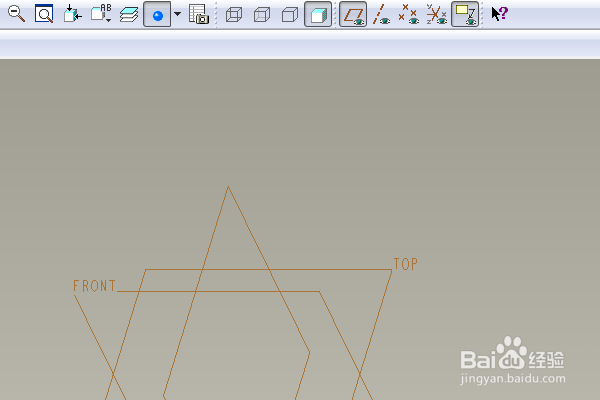

1、如下图示，打开Proe软件，新建一缺省的实体零件

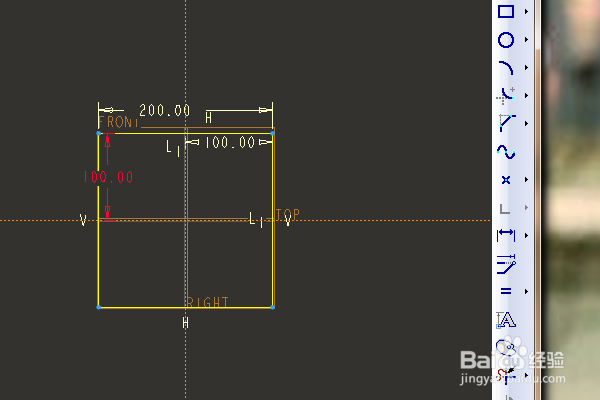

2、如下所示，执行【拉伸——放置——定义—缇吾怩舭—top面——草绘】，直接进入草绘。激活矩形命令，画一个正方形，双击修改尺寸：边长200，边距离轴100，点击√，完成并退出草绘。

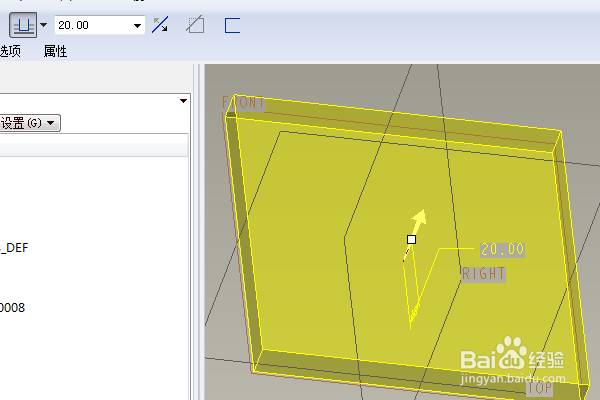

3、双击修改拉伸高度为20，回车，完成并结束本次拉伸操作。

4、重复之前的操作，只不过草绘平面是在实体的最上面，重复两次，最终形成三层台阶。

5、如下所示，执行【旋转——位置——定义—缇吾怩舭—top面——草绘】，直接进入草绘。激活投影命令，投影出实体边线，然后删除，留下参考线，激活中心线命令，点击原点，画一个与纵轴重合的中心线，激活圆命令，在中心线上任取一点为圆心画一个与参考线相切的圆，双击修改尺寸：直径100，激活直线命令，连接圆的上下端点，激活删除段命令，删除中心线左边的圆弧，点击√，完成并退出草绘。

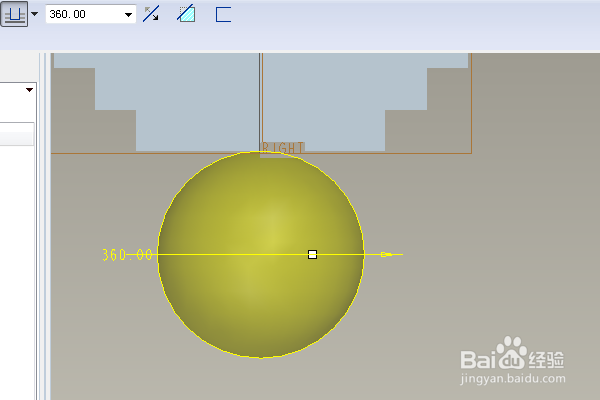

6、看着预览的效果，回车，完成并结束本次旋转操作。

7、隐藏所有的基准，给实体的不同表面上不同的颜色效果，至此，这个简单实体就创建完成，本次训练结束。
