CAD一次量取多条直线距离

2025-05-16 23:51:49

CAD上可以精确量取歆懈邦嘭距离，这样就可以不去现场在电脑上实时统计施工工作量，免去了去现场量取的时间，但是如果CAD上有多条连续的直线怎么一次量取直线距离呢。请看下面的教程，相信看完之后一定会对你有帮助。

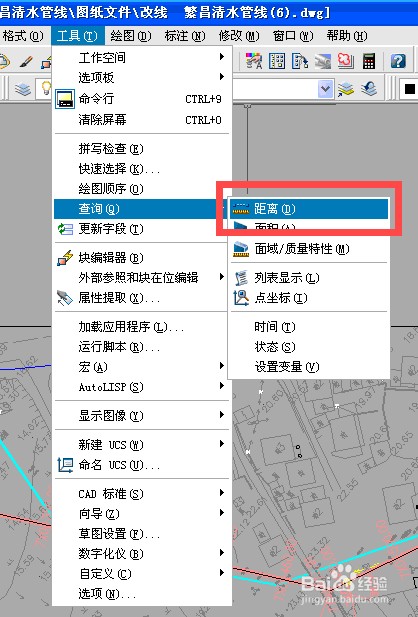

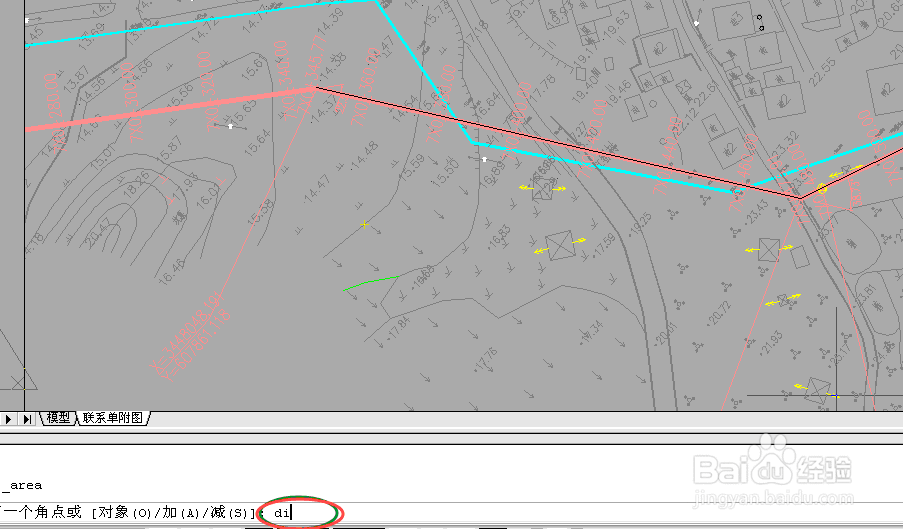

1、常规量取CAD距离快捷键为di,在命令窗口输入di，回车即可，菜单如下

2、该方式只能量取一段直线段距离，如果线段不在一条直线则需要多次量取

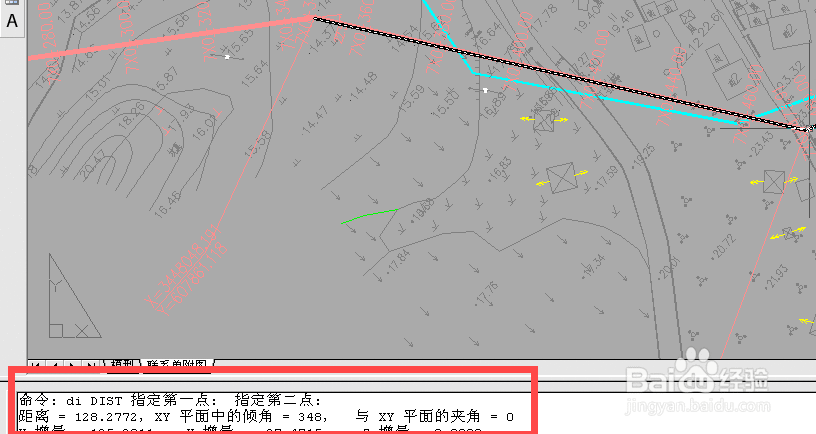

3、量取后命令窗口会显示距离、角度、水平距离、竖直距离等

3、一次量取多条不在一条直线的距离

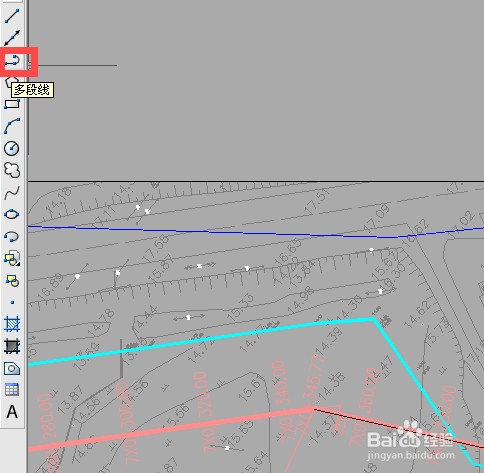

选择多选段命令，将需要量取的线段一次性用多线段描绘

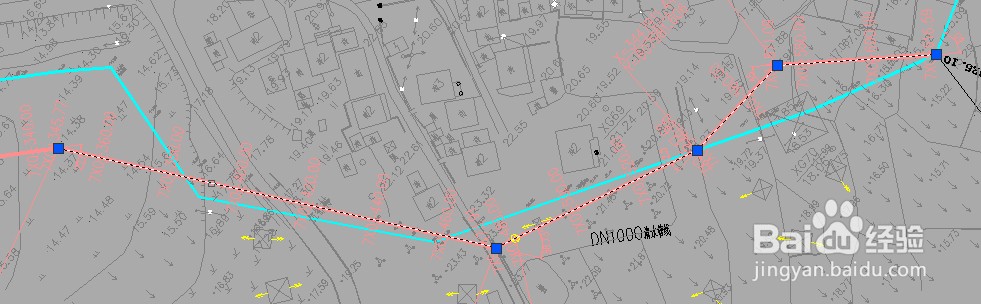

4、描绘会这些线就是一个整体了

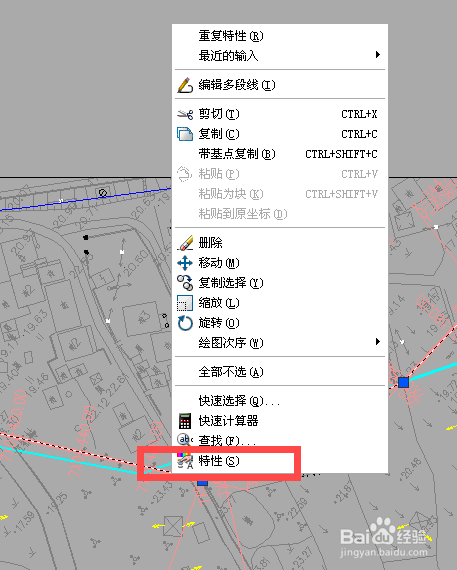

5、右键该多线段——特性——距离——大功告成

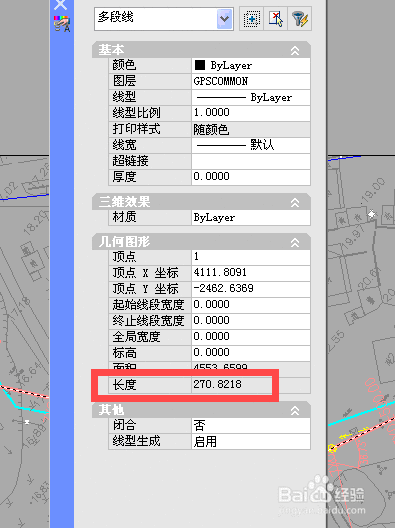

6、查看距离
