PROE如何打沉孔

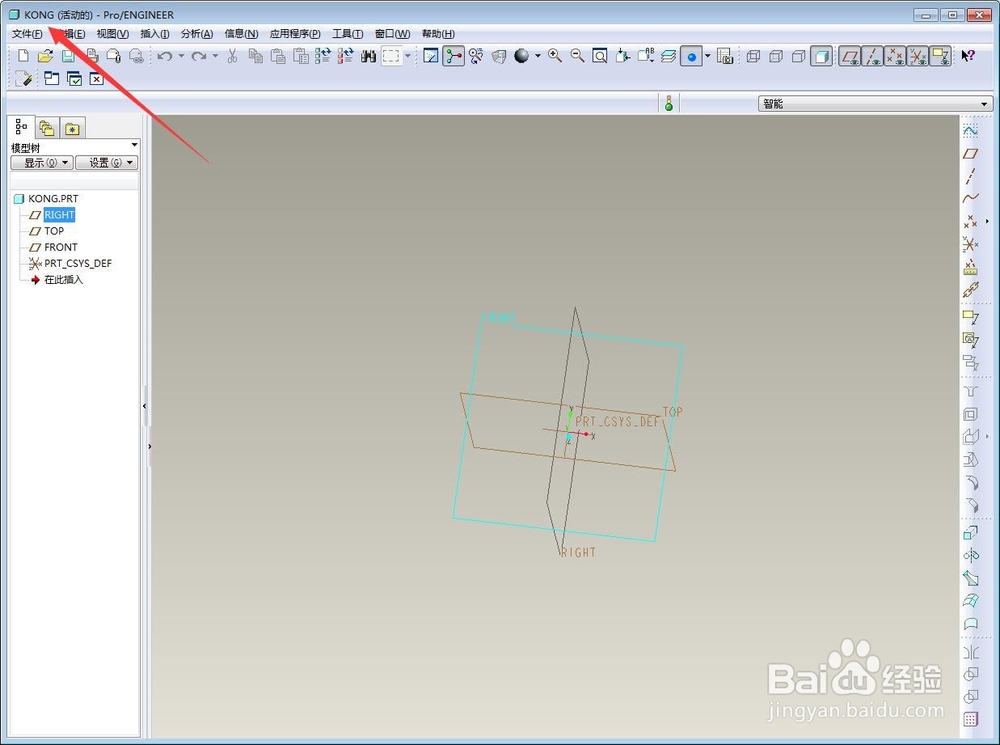

1、首先让我们进入工作界面，这里是“实体”“零件”界面。

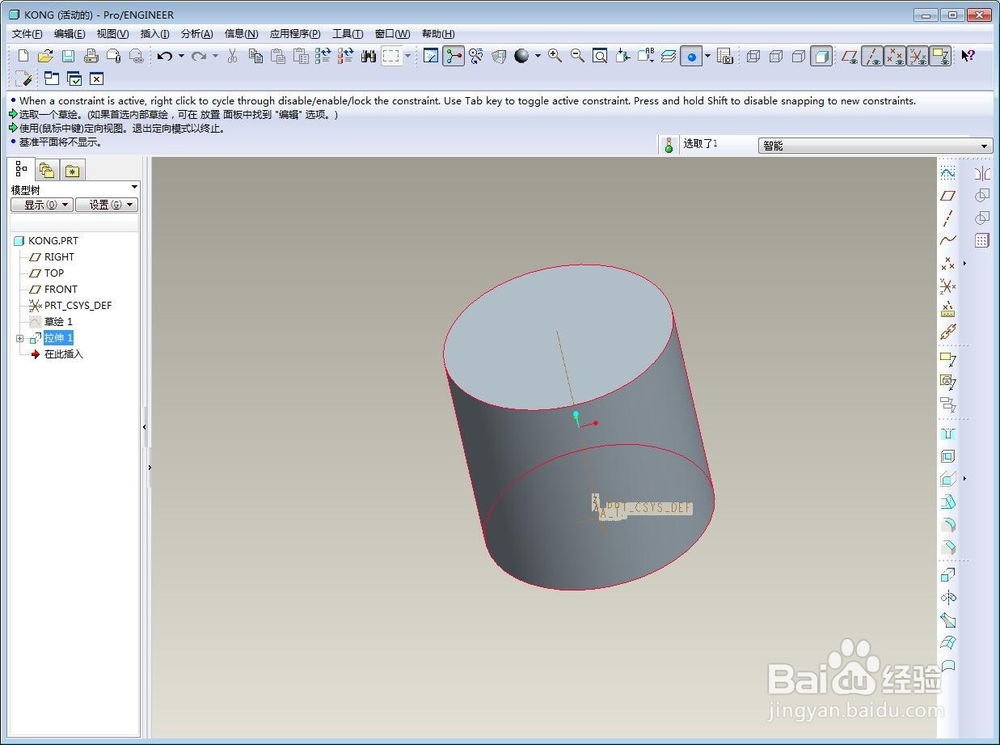

2、拉出你要进行打孔的实体，这里示范例子是一个圆柱。

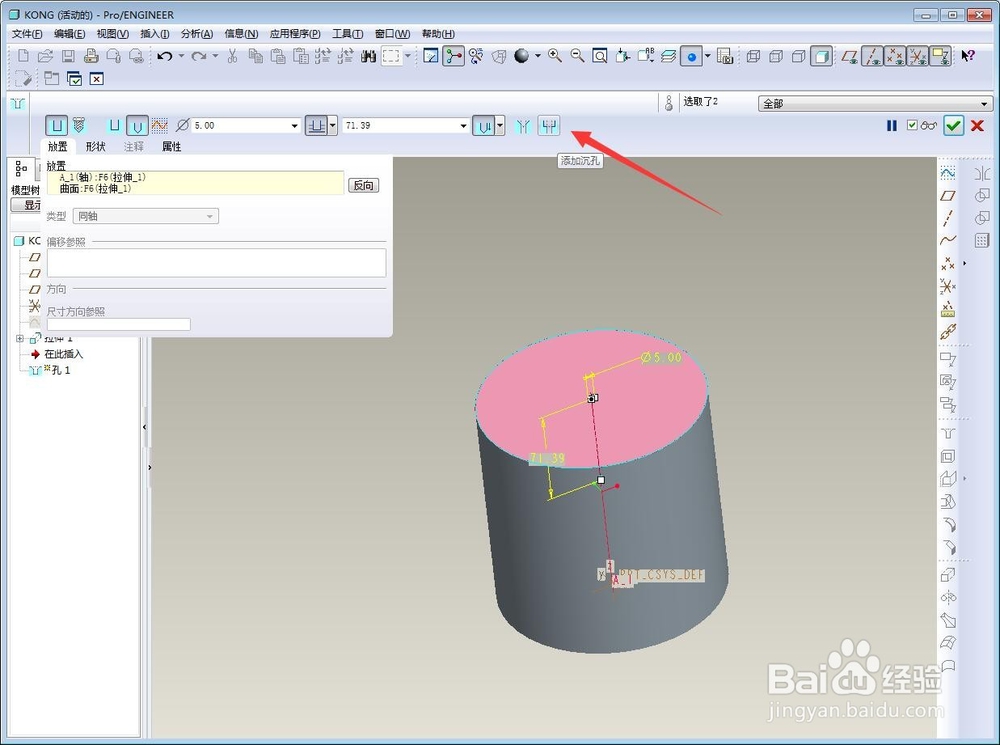

3、接下来就要开始打孔了，两种选择方式，右侧箭头处，和菜单栏处。

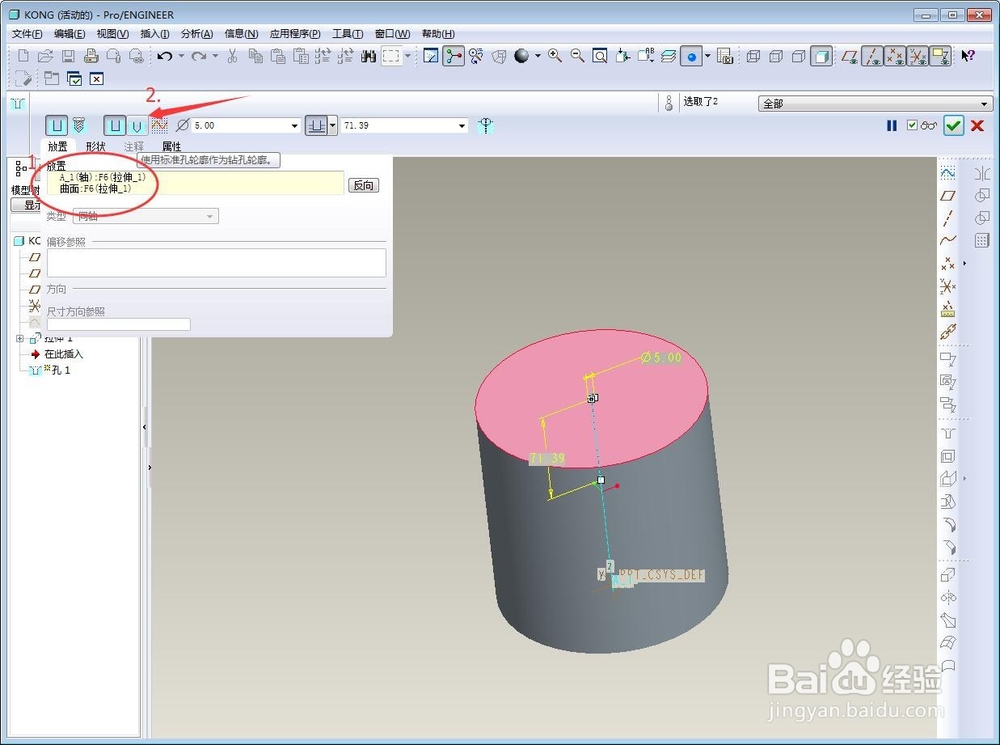

4、首先让我们选择编辑栏的“放置”选项，再单击要打孔的中心轴。

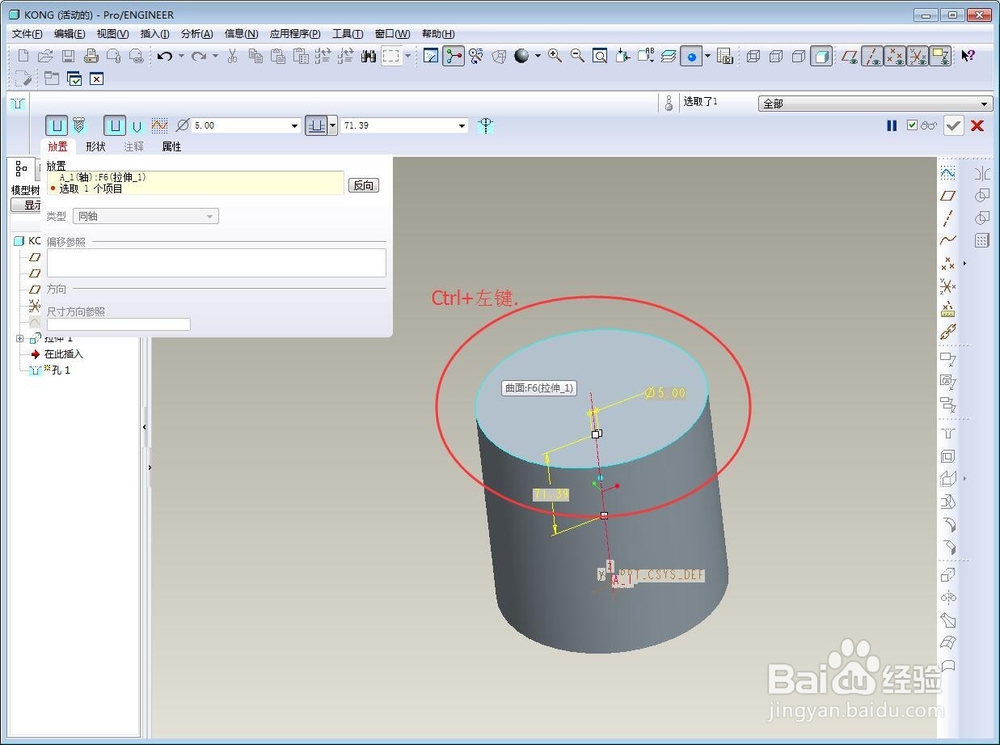

5、打孔的两个必要条件：一个中心轴，一个与轴法向的面。因此，按住“Ctrl”键加一个轴法向面。

6、选好后，我们可以在“放置”下拉栏中看到，接着让我们选择“标准孔轮廓”。

7、接着我们来选择“沉孔”，下面就是重头戏了。

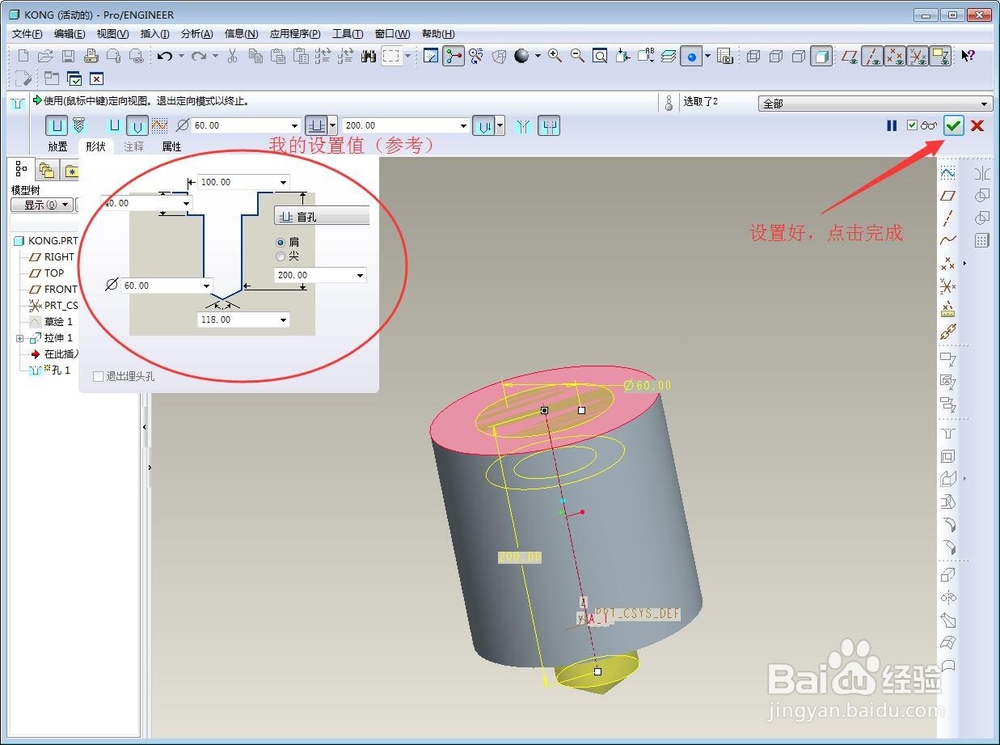

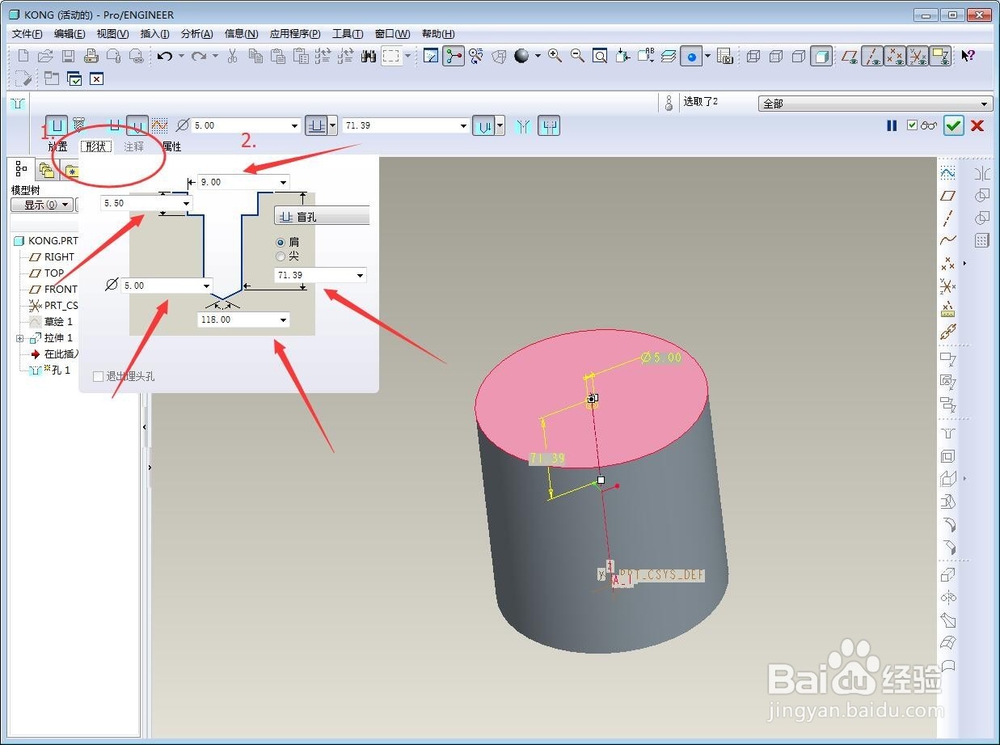

8、让我们在“形状”下拉栏里大干一场吧。设置好你们想要的数据。

9、设置好了以后，就点击“完成”吧，迫不及待想看看效果了。

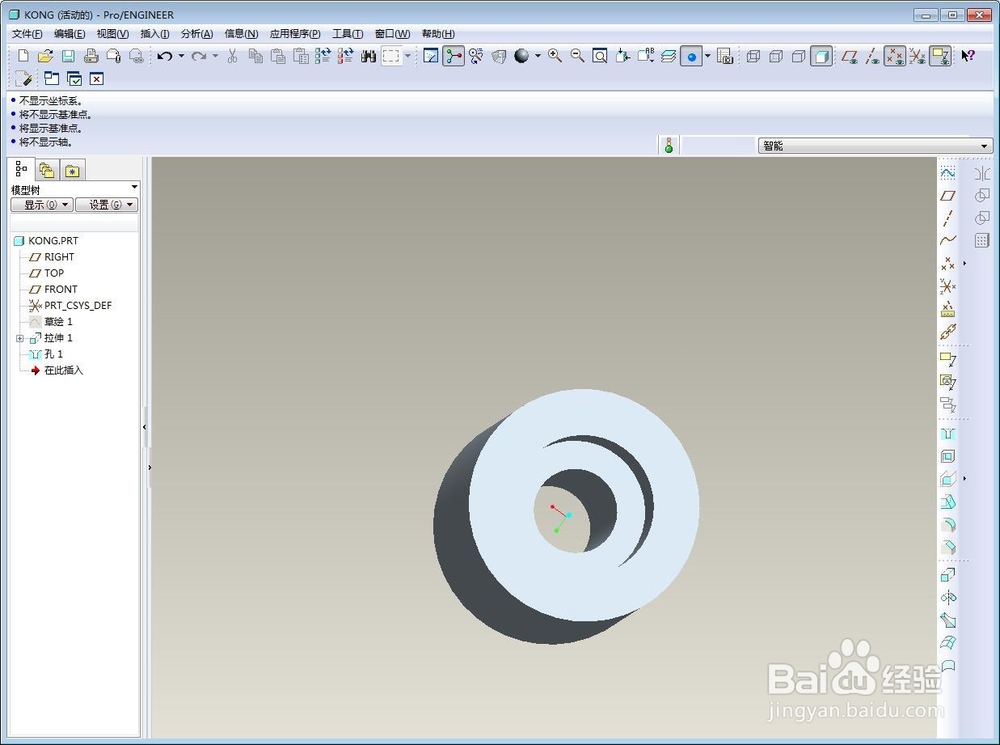

10、如图，这里就是完成图了。你们学会了吗？
