DCBS-SI变压器空载负载特性测试仪(彩色)说明书

第一章：概述

DCBS-SI变压器空载负载特性测试仪是我公司精心开发、研制的专门用于变压器空载、负载参数测量的高精度仪器。它可对各种变压器的空载电流、空载损耗、短路损耗、阻抗电压等一系列参数可进行精密的测量。

DCBS-SI变压器空载负载特性测试仪具有体积小、重量轻、测量准确度高、稳定性好、操作简便易学等优点,完全可取代以往利用多表法测量变压器损耗和容量的方法，接线简单，测试、记录方便，大大提高了工作效率。它以大屏幕图形式真彩色液晶作为显示窗口，图形式菜单操作并配有汉字提示，集多参量于一屏的显示界面，人机对话界面友好，使用简便、快捷，是各级电力用户的首选产品。

第二章：功能特点

1、可测量各种类型的变压器的空载电流、空载损耗、阻抗电压、负载损耗、零序阻抗。

2、可自动进行温度校正，电压校正（非额定电压下的空载试验），电流校正（非额定电流条件下的短路试验），直阻校正，操作人员只需根据变压器类型输入校正指数仪器即可自动计算出校正后的结果。

3、电压回路宽量限：电压最大可测量到750V，不用切换档位即可保证精度。不会因电压档位选错而对仪器本身有所损坏。

4、大屏幕、全汉字菜单及操作提示实现友好的人机对话，导电橡胶按键使操作更简便，高亮度的真彩色液晶显示，可适应冬夏各季。

5、用户可随时将测试的数据通过微型打印机将结果打印出来。

6、所有的测试结果可以记录的形式保存起来，以备查阅。

第三章：技术指标

1、输入特性

电压测量范围：0~750V宽量限。

电流测量范围：0~100A内部全部自动切换量程。

2、准确度

电压：±0.3%

电流：±0.5%

功率：±0.5%（CosΦ>0.2），±1.0%（0.05<CosΦ<0.2）

3、工作温度：－10℃~+40℃

4、工作电源：交流160V~265V

5、绝缘

电压、电流输入端对机壳的绝缘电阻≥100MΩ。

工作电源输入端对外壳之间承受工频2KV（有效值），历时1分钟实验。

6、体积：800px×600px×325px

7、重量：3Kg

第四章：结构外观

仪器由主机和配件箱两部分组成，其中主机是仪器的核心，所有的电气部分都在主机内部，其主机外箱采用高强度进口防水注塑机箱，坚固耐用，配件箱用来放置测试导线及工具。

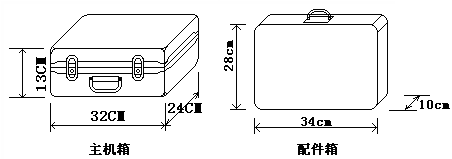

1、结构尺寸

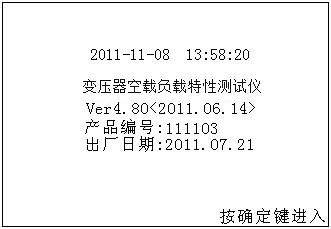

图三开机界面

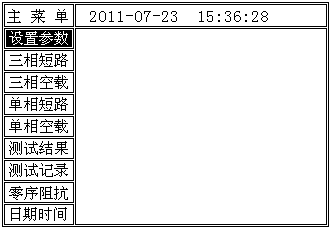

2、主菜单界面

在开机界面下按确定键可进入主菜单，主菜单图四所示：

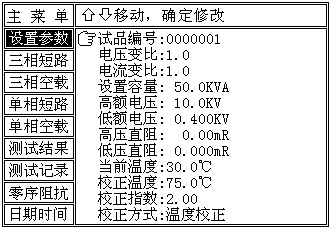

图五设置参数屏

各项参数的含义和作用如下：

试品编号：为了区分所测试的变压器，人为的为其编号（共6位数），以便在查阅时不会将几组结果混淆。

电压变比，电流变比：当采用外接电压、电流互感器进行扩展量程试验时，需要将参数设置为相应的数值。例如：采用10KV/400V时，应将电压变比设置为25。

设置容量：被测变压器的额定容量值，用于确定被测变压器的额定电流等参数。

高额定电压：指被试变压器高压侧的额定电压值，用于区别不同输入电压等级的变压器。

低额定电压：指被试变压器低压侧的额定电压值，用于区别不同输出电压等级的变压器。

高压直阻：被测变压器的高压侧绕组的直流电阻值，在这里取3个线电阻平均值。

低压直阻：被测变压器的低压侧绕组的直流电阻值，在这里取3个线电阻平均值。

当前温度：输入当前的被测变压器的本体温度，用于对测试结果自动做温度校正，

校正温度：短路试验数据折算的标准温度；因国标给定的短路试验数据都是在规定的标准温度的情况下测试得出，不同类型的变压器的标准温度也不同，例如：油浸式变压器的标准温度为75℃。

校正指数：数值决定于铁芯硅钢片种类，热轧的取1.8，冷轧的取1.9~2。

校正方式：指短路试验进行温度校正的方式，分为普通温度校正和直阻式温度校正（带附加损耗温度校正）两种。

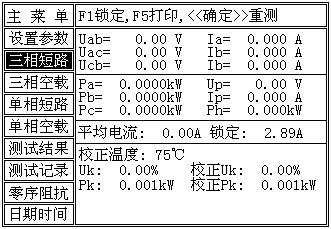

4、三相三线法短路参数测量界面

在选中‘三相短路’项目时，进入三相三线法测量特性的短路

参数测量屏，如图六所示：

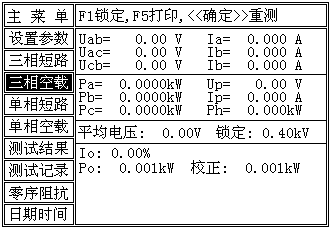

图七三相空载屏

屏幕显示出空载试验各相的实际电压、电流、功率以及平均电压、空载电流、空载损耗、校正到额定条件的空载损耗；并提示出锁定条件的电压值。当施加测试电源后（用调压器加压，根据实测电压来调节，将其调到铭牌中低压侧额定的数值），待数据稳定时按锁定键将数据锁定（屏中会提示“已锁定”），如果能达到锁定目标值（图中为0.4KV）将自动锁定，并得出最终结果。

6、单相法短路参数测量界面

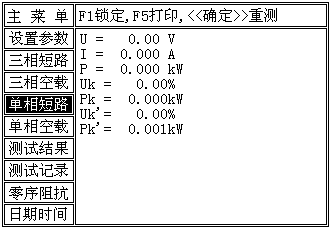

在选中‘单相短路’项目时进入单相法测量特性的短路参数测量屏，如图八所示：

图九单相空载屏

屏幕显示出测量单相变压器空载损耗的实测参数，包括：测试电压、测试电流、测试功率、空载电流百分比、空载损耗校正值；测量单相变压器的空载损耗系列参数时也用这个界面。

8、测试结果界面

测试结果屏用来查看特性试验的各种数据，如图十所示：

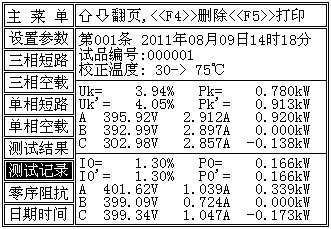

图十一测试记录屏

记录数据包括：试验进行的日期时间、被测变压器的编号、试验时变压器的本体温度，要校正到的温度、实测阻抗电压、校正到额定条件的阻抗电压、实测负载损耗、校正到额定条件的负载损耗、实测空载电流百分比、校正到额定条件下的空载电流百分比、实测空载损耗、校正到额定条件的空载损耗。按上下键可查看相邻的其他记录，F4可删除全部记录，F5可打印当前实验记录。

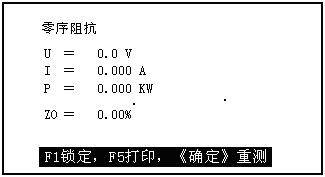

10、零序阻抗界面

在选中‘零序阻抗’项目时进入零序阻抗参数测量屏，如图十二所示：

第七章：注意事项

1、在测量过程中一定不要接触测试线的金属部分，以避免被电击伤。

2、测量接线一定要严格按说明书操作，否则后果自负。

3、测试之前一定要认真检查设置的参数是否正确。

4、最好使用有地线的电源插座。

5、不能在电压和电流过量限的情况下工作。

6、短路试验时，非加压侧的短接必须良好，否则会对测试结果有影响。

7、做短路试验时，如果高压或中压侧出线套管装有环形电流互感器时，试验前电流互感器的二次一定要短接。

8、试验接线工作必须在被试线路接地的情况下进行，防止感应电压触电。所有短路、接地和引线都应有足够的截面，且必须连接牢靠。测试组织工作要严密，通信顺畅，以保证测试工作安全顺利进行。
