UG10.0如何建模支承块？

1、如下图所示，

打开UG10.0软件，

新建一个空白的模型文件，

然后另存为“支承块”文件。

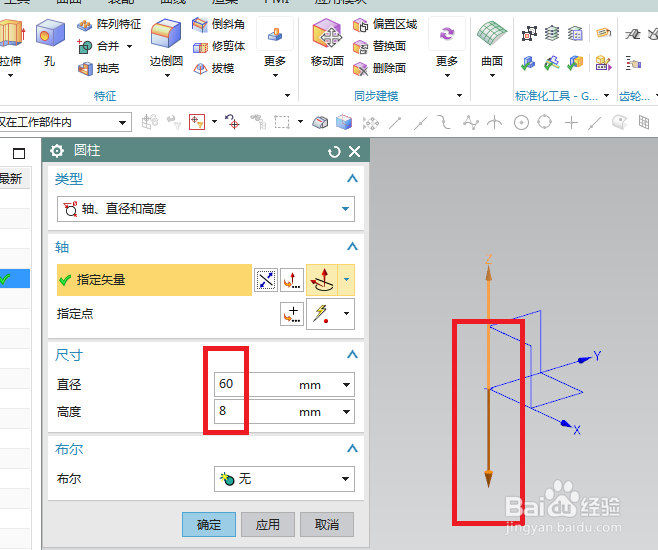

2、如下图所示，

执行【菜单——插入——设计特征——圆柱体】，激活“圆柱体”命令，

指定矢量Z轴，方向向下，

设置尺寸：直径60，高度8，

点击“确定”。

3、如下图所示，

点击工具栏中的“孔”图标，激活“孔”命令，

指定点：距离Y轴0，距离X轴22.5，

形状设为“沉头孔”，

设置尺寸：沉头直径12、沉头深度5、直径6.6，深度默认50，

点击“应用”。

4、如下图所示，

指定点：反面的圆心，

修改尺寸：沉头直径26、沉头深度5、直径17，深度默认50，

点击确定。

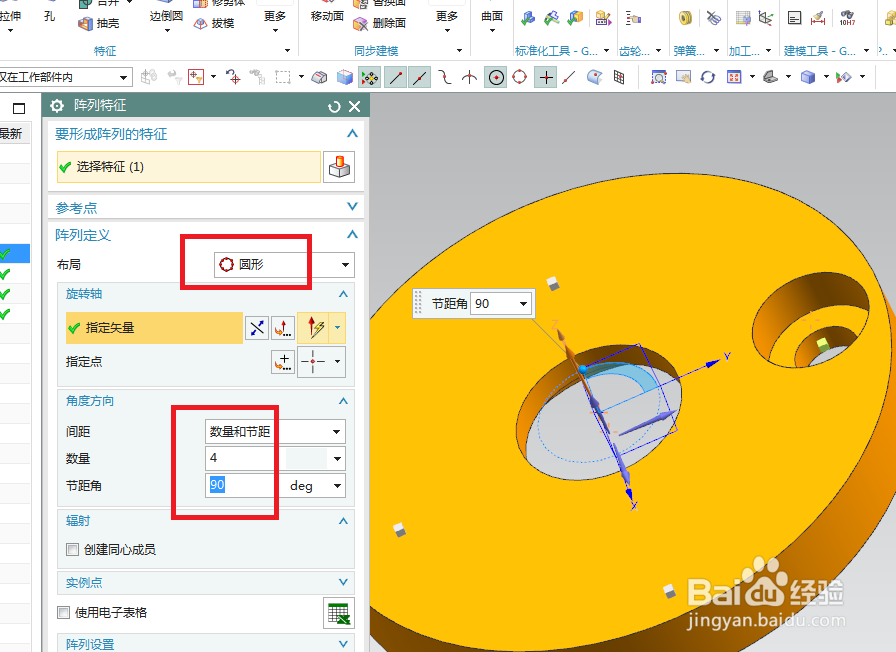

5、如下图所示，

执行【菜单——插入——关联复制——阵列特征】，

选择第一个沉头孔，

布局圆形，

指定矢量Z轴，

数量4，节距角90，

点击确定。

6、如下图所示，

点击工具栏中的“拉伸”图标，

点击基准坐标系中的XY平面。

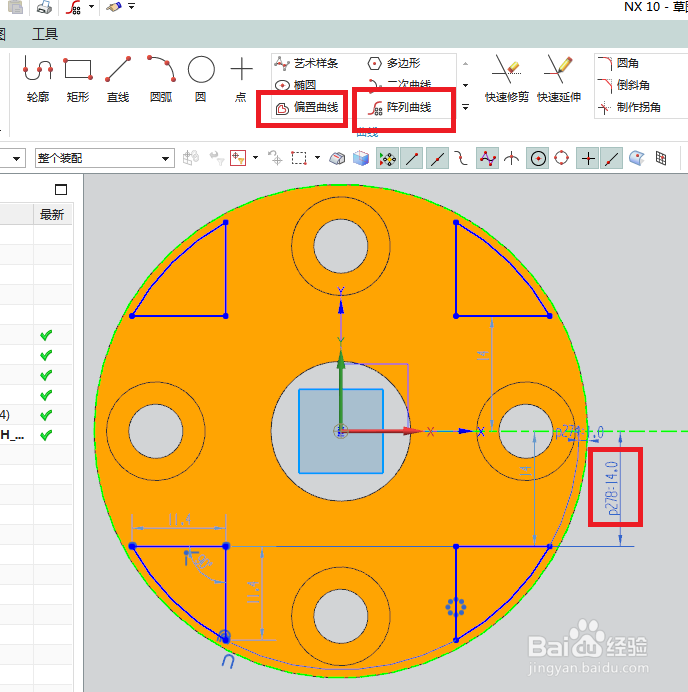

7、如下图所示，

激活偏置曲线命令，实体圆边线向内偏置1，

激活矩形命令，画两个矩形，十字交叉，

添加几何约束，两个矩形相等，

激活快速尺寸命令，标注尺寸：14.0，

激活快速修剪命令，修剪出一个扇形，

激活阵列曲线命令，圆心布局，阵列出四个扇形，

点击完成，退出草图。

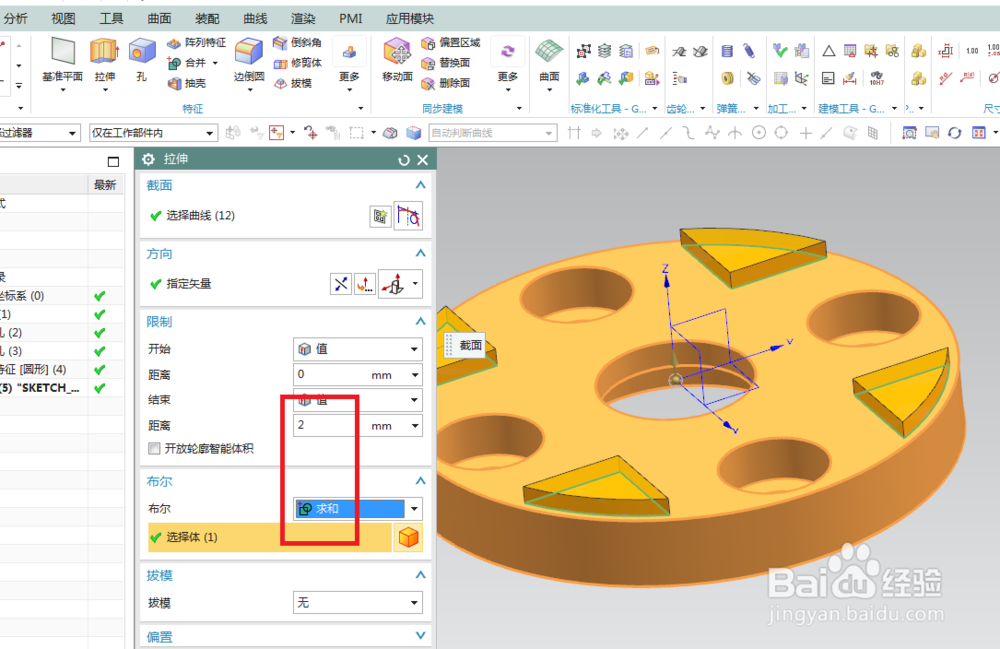

8、如下图所示，

回到拉伸对话框，

设置距离：0开始，2结束，

布尔求和，

点击确定。

9、如下图所示，

点击工具栏中的拉伸图标，

点击扇形表面。

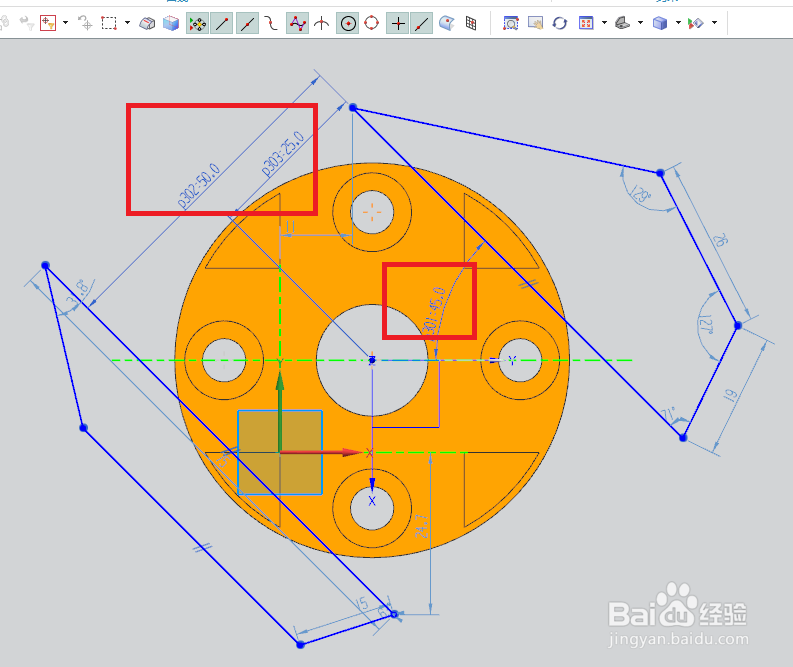

10、如下图所示，

进入草图，自动激活轮廓命令，画两个封闭的多边形，

添加几何约束，平行，

激活快速尺寸命令，标注：50、25、45°，

点击完成，退出草图。

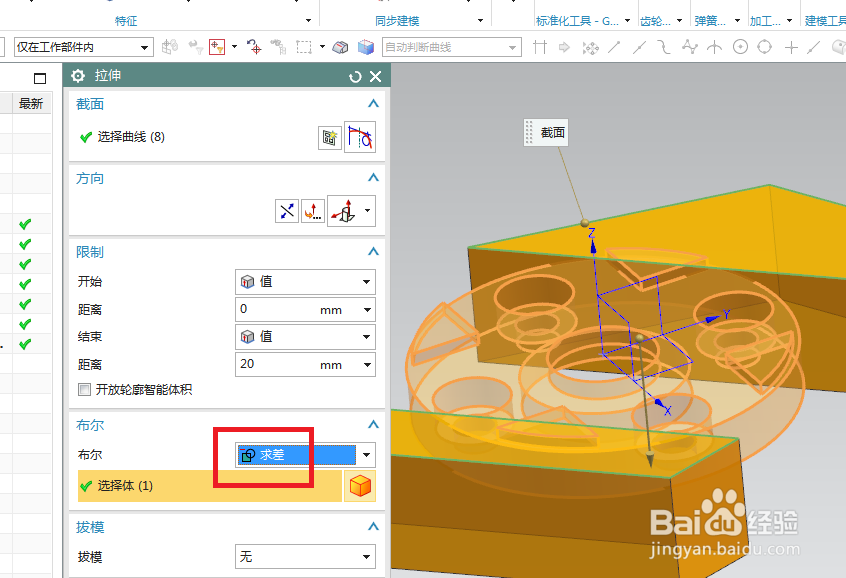

11、如下图所示，，

设置距离：0开始，20结束，

布尔求差，

点击确定。

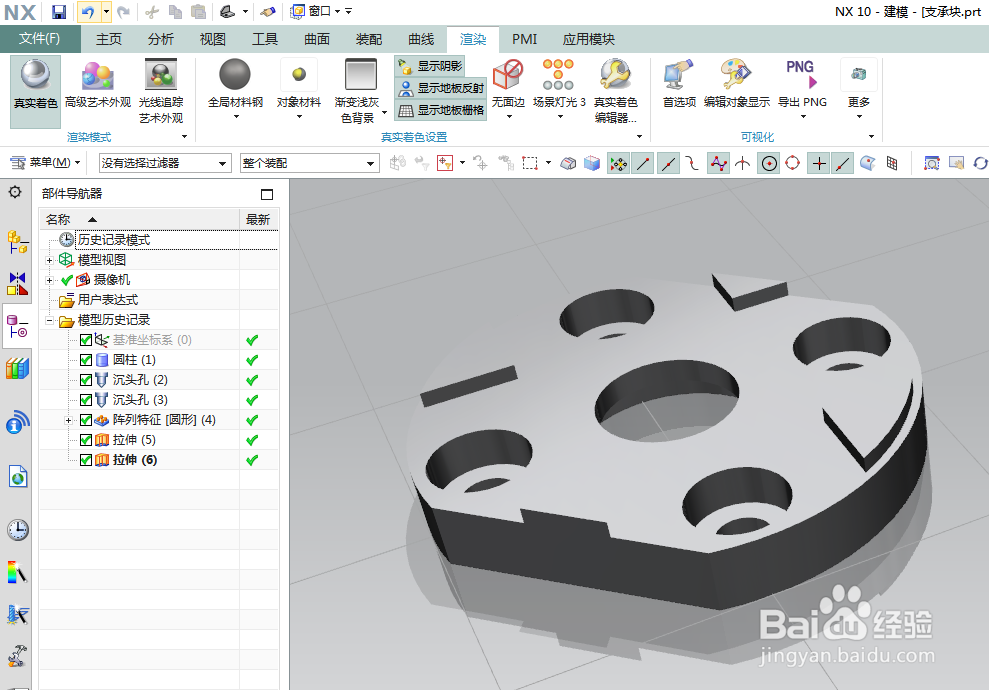

12、如下图所示，

隐藏基准坐标系，显示着色，

渲染——真实着色——全局材料钢，

————

至此，

支承块建模完成。
