UG10.0练习三维建模二

1、如下图所示，

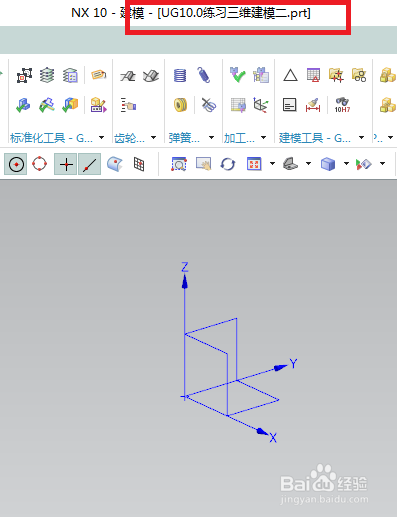

打开UG10.0软件，

新建一个空白的模型文件，

然后另存为“UG10.0练习三维建模二”

2、如下图所示，

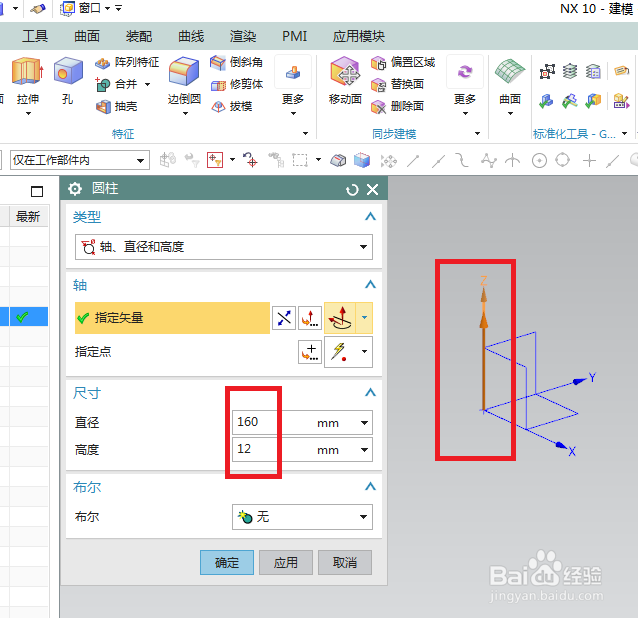

执行【菜单——插入——设计特征——圆柱体】，

设置尺寸：直径160，高度12，

点击：应用。

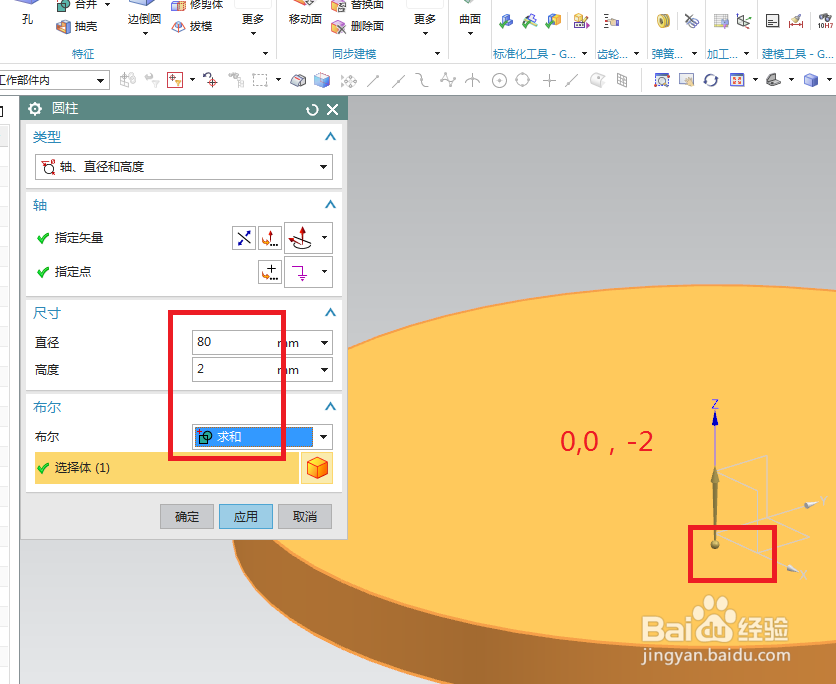

3、如下图所示，

指定矢量Z轴，

指定点：0,0，-2，

设置尺寸：直径80，高度2，

布尔求和，

点击“应用”。

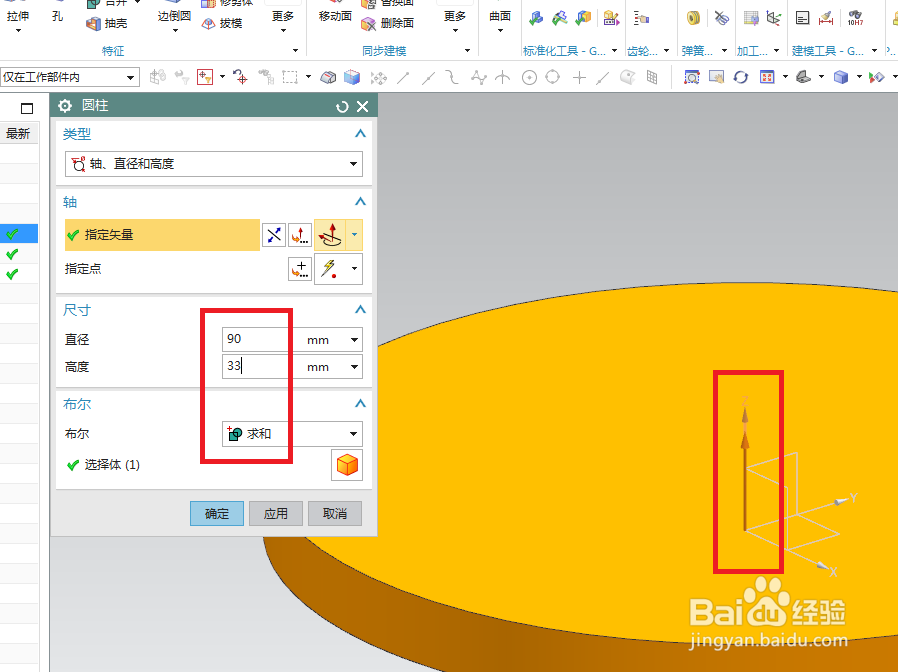

4、如下图所示，

指定矢量Z轴，

设置尺寸：直径90，高度33，

布尔求和，

点击确定。

5、如下图所示，

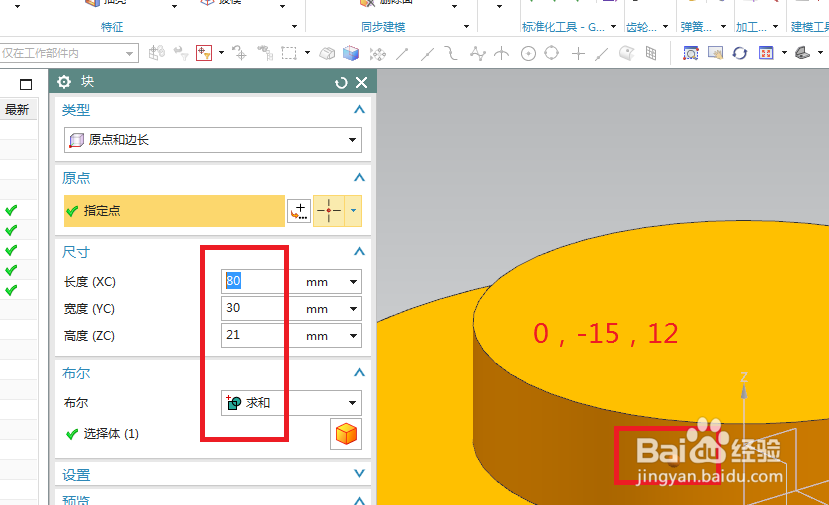

执行【菜单——插入——设计特征——长方体】，

指定点：0，-15，12，

设置尺寸：80,30,21，

布尔求和，

点击确定 。

6、如下图所示，

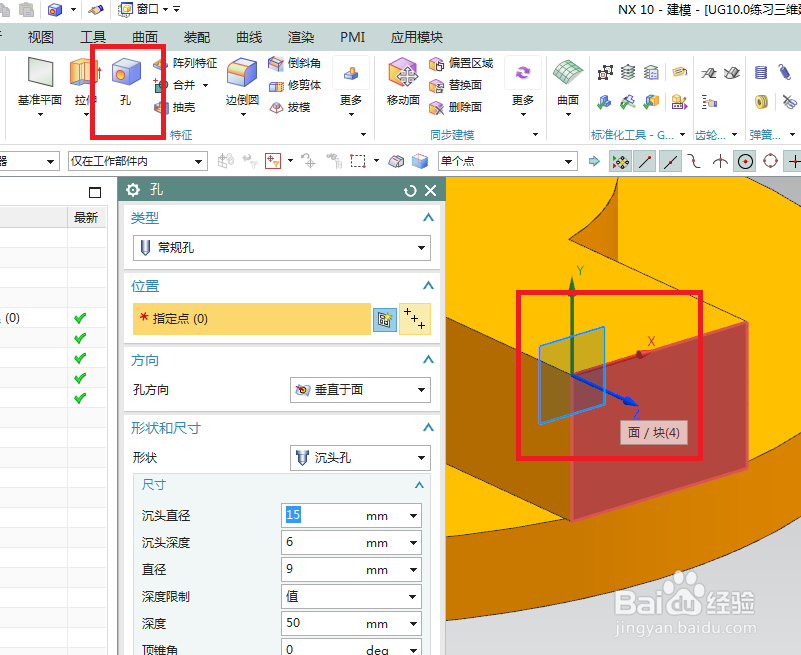

点击工具栏中的“孔”，

点击长方体的红色平面，

7、如下图所示，

创建点，

标注尺寸：15、10，

点击完成。

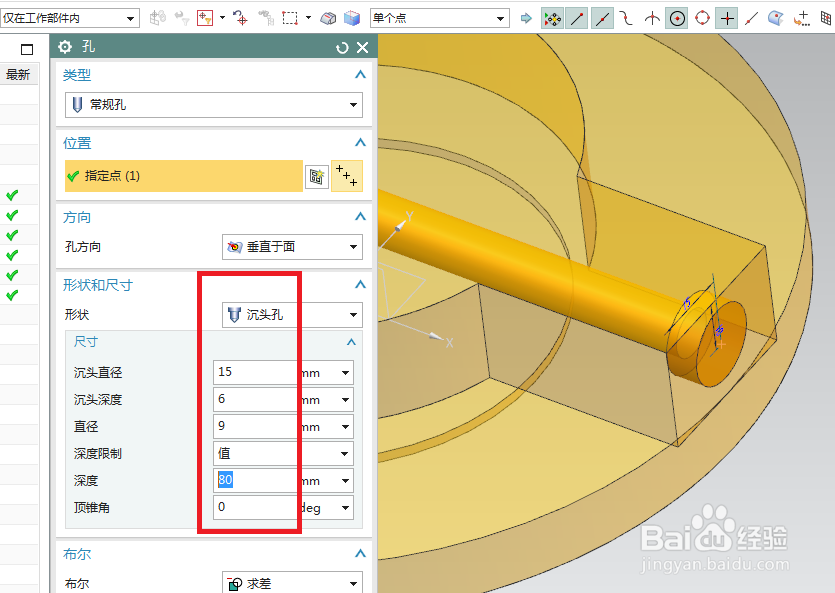

8、如下图所示，

回到“孔”对话框，

形状设为沉头孔，

设置尺寸：沉头直径15，沉头深度6，直径9，深度80，

点击确定。

9、如下图所示，

点击“孔”，

点击实体平面，直接进入草图。

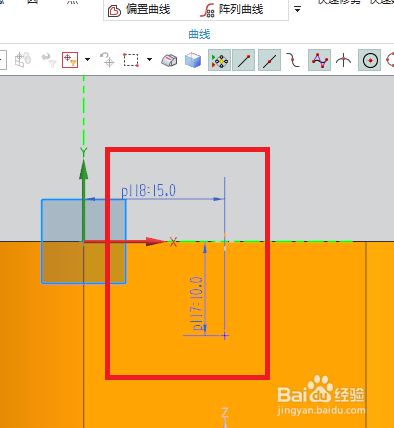

10、如下图所示，

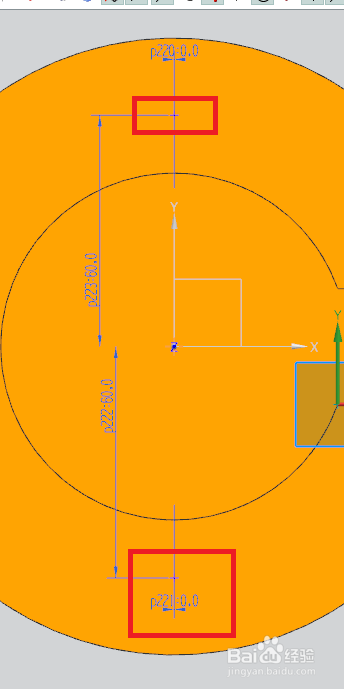

创建两个点，

标注尺寸0,0,60,60，，

点击完成。

11、如下图所示，

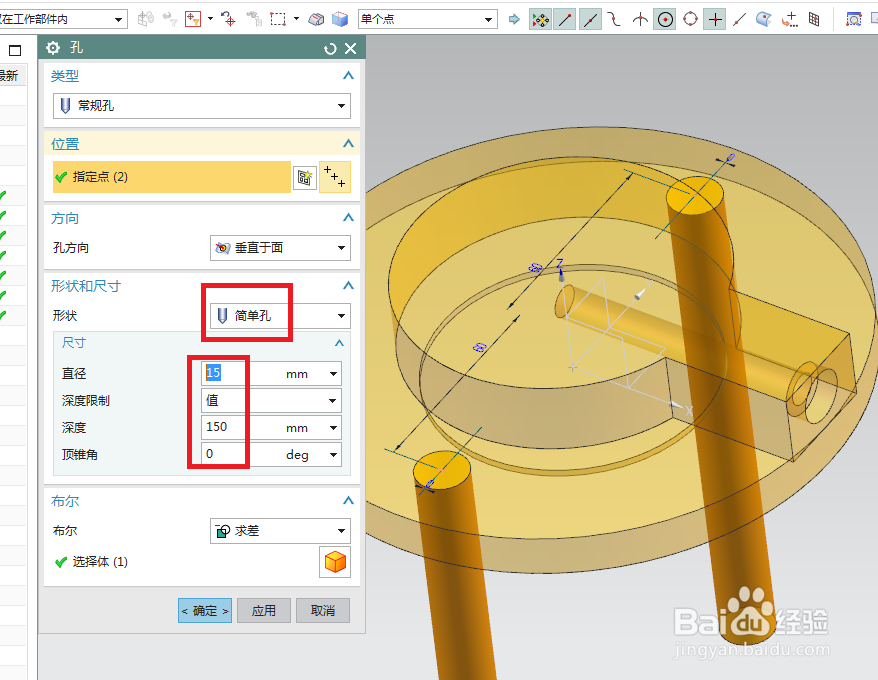

回到“孔”对话框，

形状简单孔，

设置直径15，深度150，

点击“应用”。

12、如下图所示，

指定点，圆柱上表面圆心，

形状为简单孔，

设置尺寸：直径50，深度150，

点击“确定”

13、如下图所示，

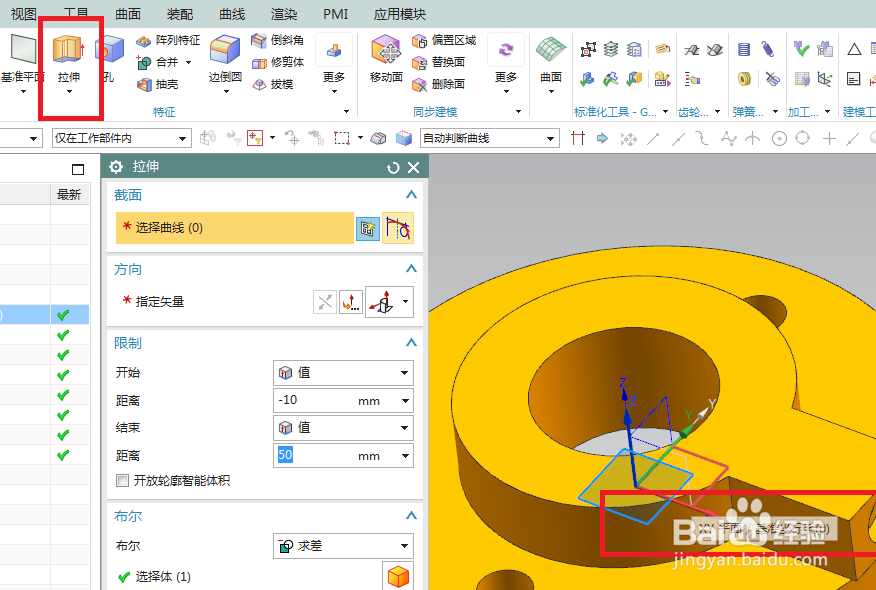

执行【拉伸——XY平面】，直接进入草图。

14、如下图所示，

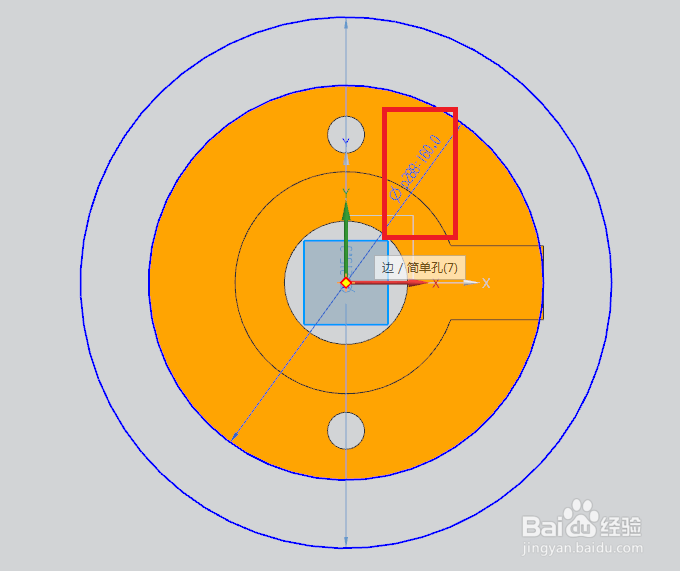

激活圆命令，画两个圆，

双击修改小圆直径为ø160，

点击完成，退出草图。

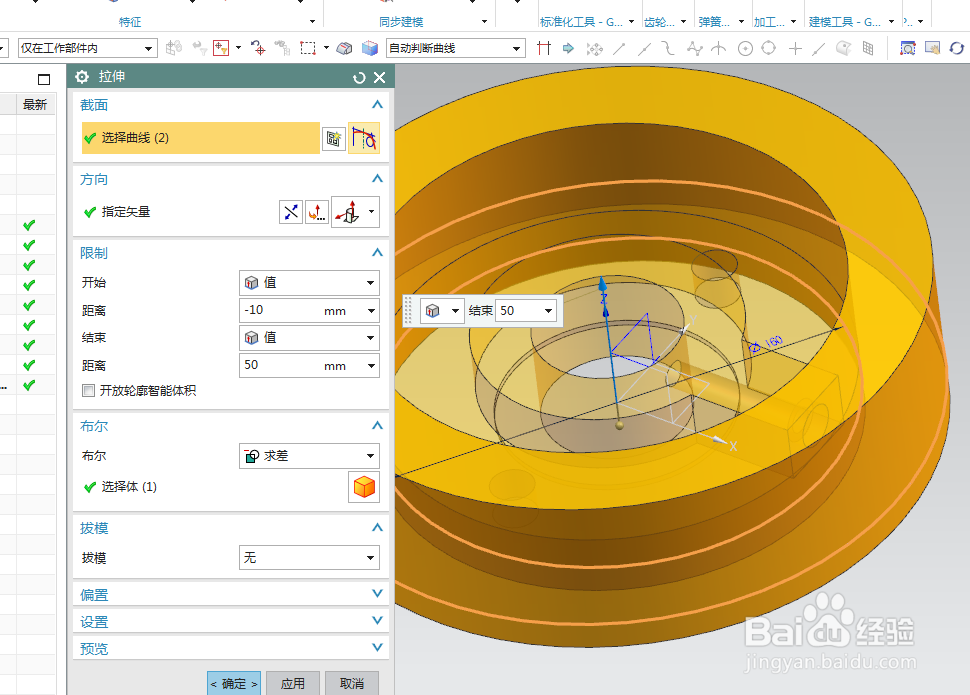

15、如下图所示，

回到拉伸对话框，

设置限制：-10开始，50结束，

布尔求差，

点击确定。

16、如下图所示，

点击工具栏中的“边倒圆”，

点击实体中的两条边线，

设置半径R10，

点击确定。

17、如下图所示，

隐藏基准坐标系，

显示为着色状态。

————

至此，

这次三维建模练习完成。
