CAD文件打开不显示图形的解决

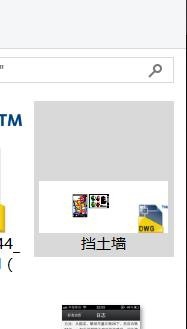

1、可以看到缩略图里面是有图形的

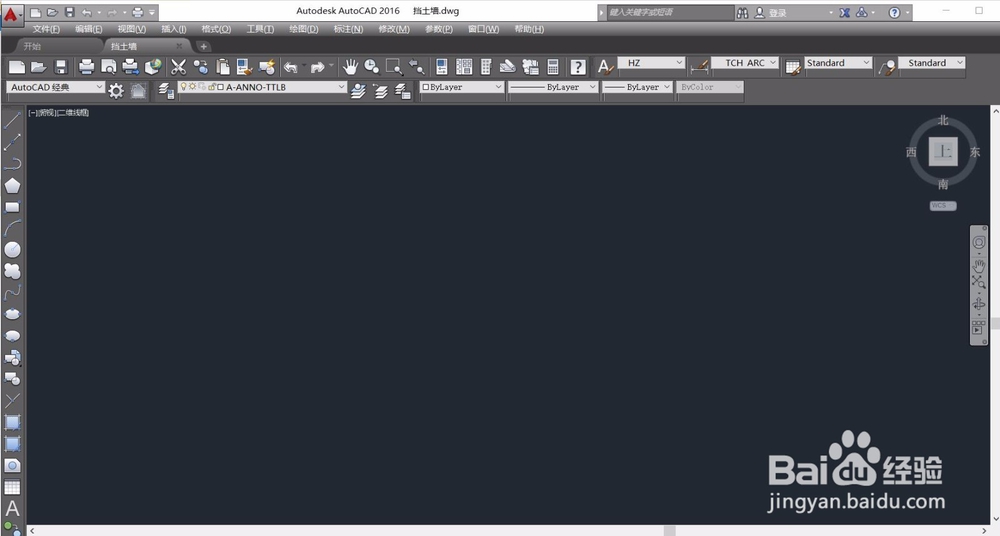

2、但是打开后什么都没有

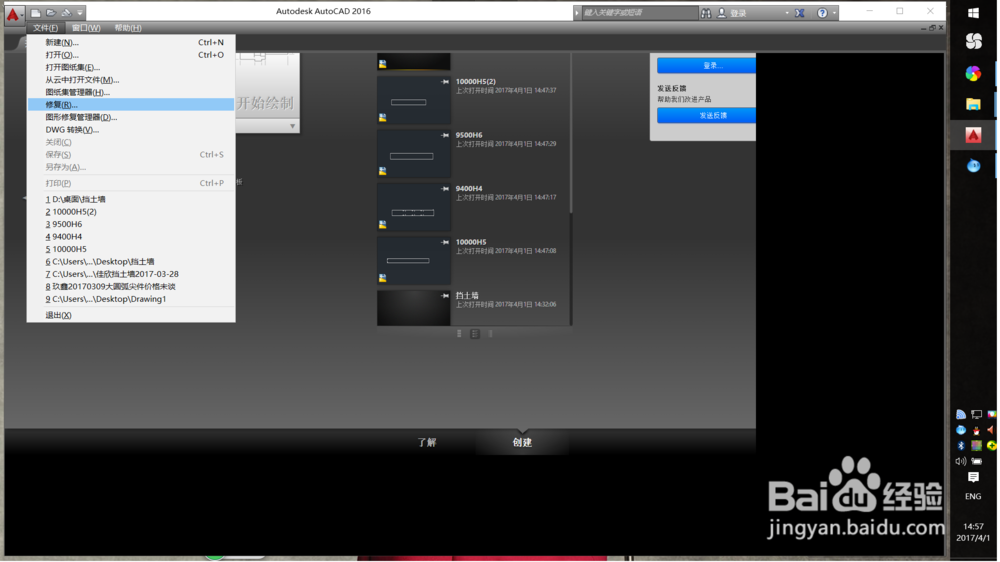

3、先打开CAD2016程序，打开：文件-修复

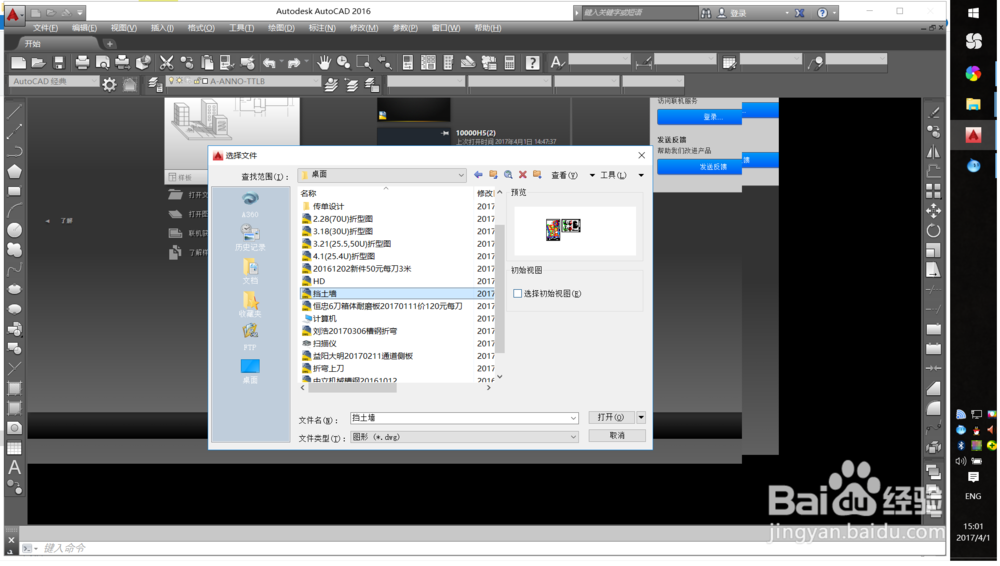

4、在窗口里选择那个问题文件，打开。

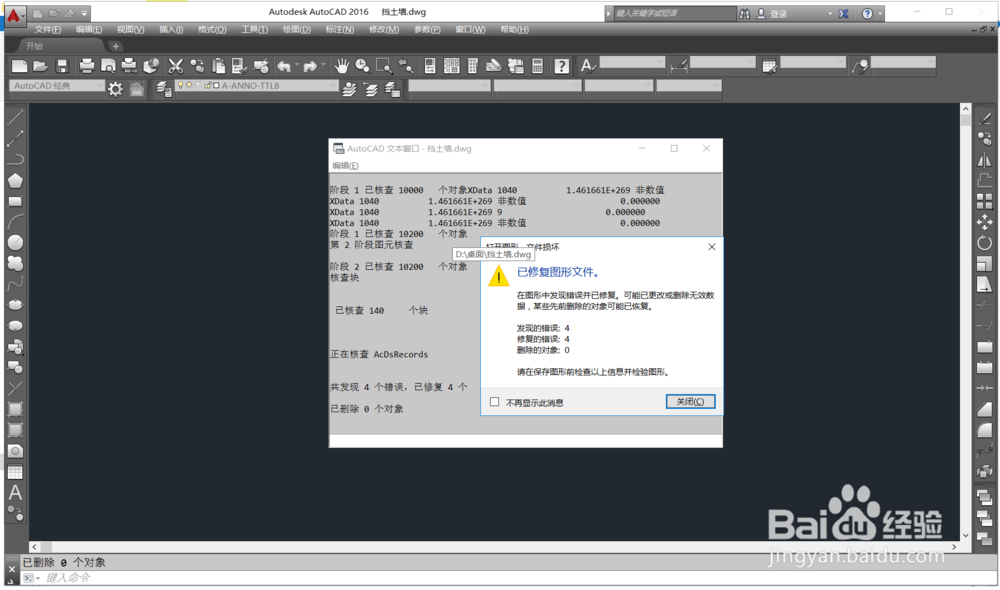

5、开始自动修复，修复结果如图所示。

6、关闭修复窗口后，CAD会自动打开这个问题文件。依然没有显示图形，不用管，保持打开状态，点击：工具-块编辑器。

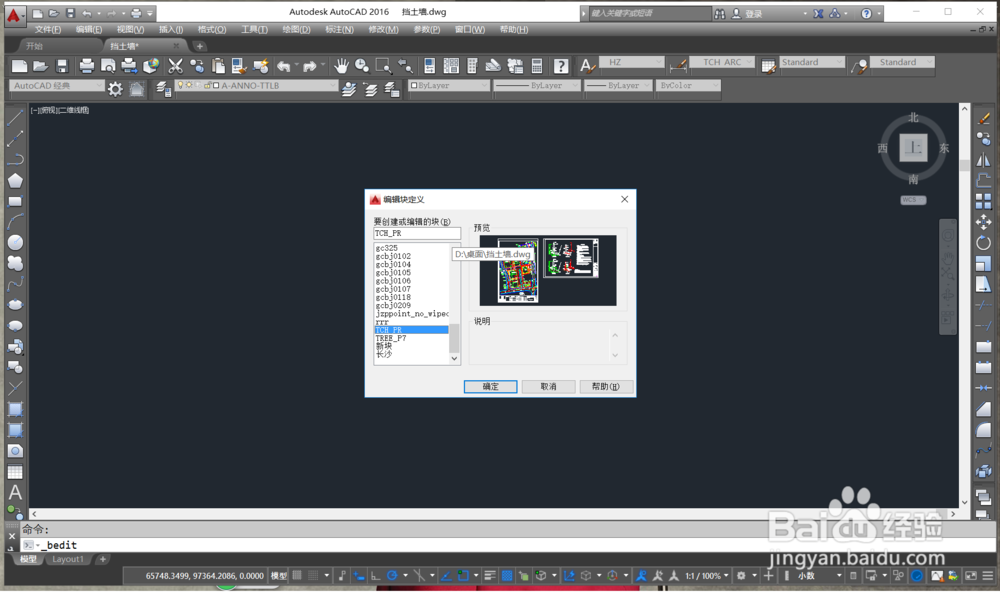

7、在块编辑器窗口的左侧选择TCH-PR，点击确定。注意如果没有前面的修复，这里是不会饺咛百柘显示TCH-PR的哦。

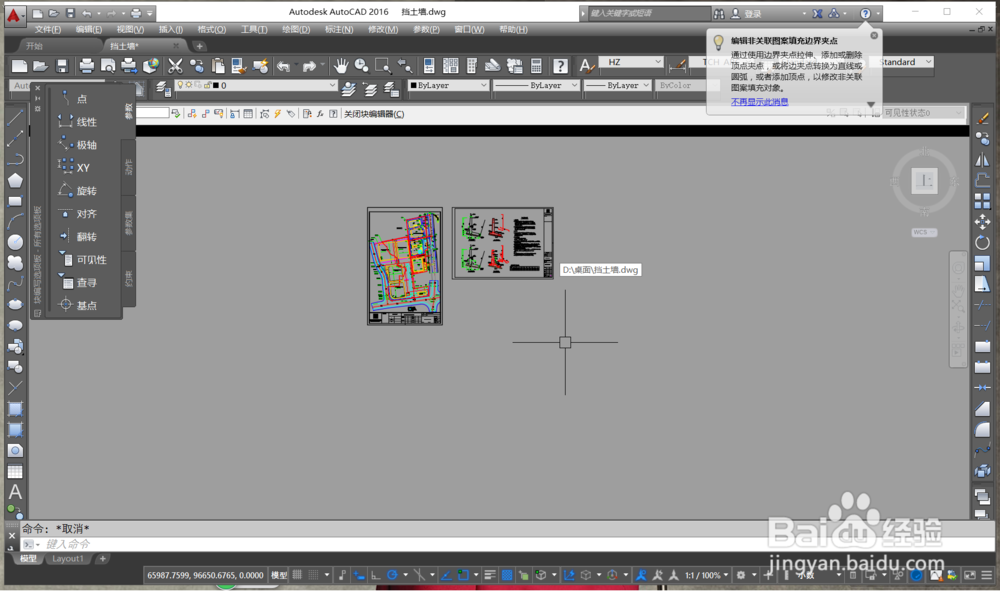

8、出现这个界面，可以看到图形了，把图形复制粘贴到新文件中就可以了。

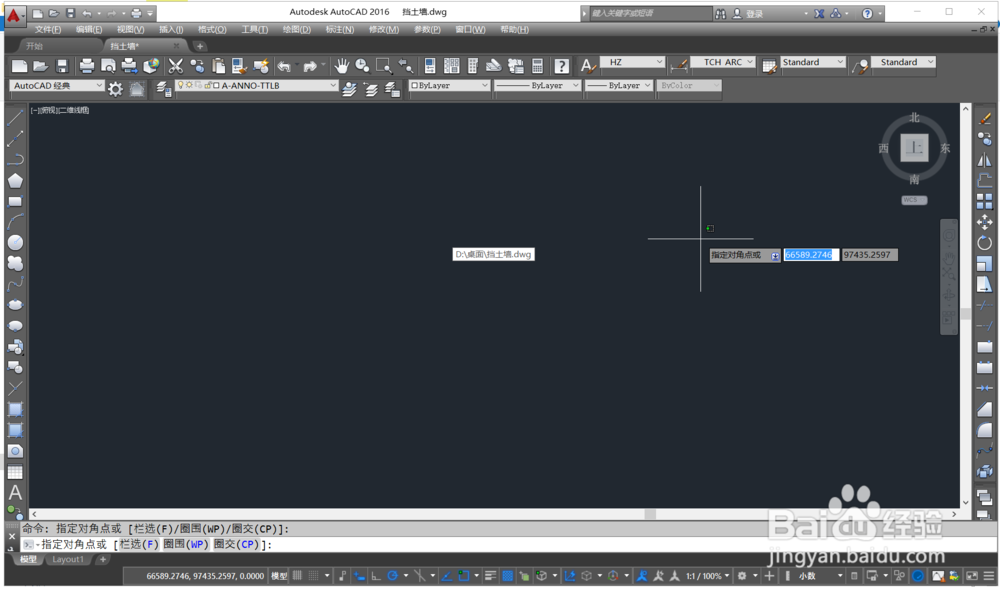

9、最后效果
