UG如何摆正产品

1、首先我们双击W觊皱筠桡CS坐标系，选择任意一轴（看您工件想要摆放的位置，一般Z轴是与工件高对应），再选择工件一条要与轴平行的边这时候工件会自动与轴对齐

2、再选择另外一个轴，再选择工件另外一条边

3、选择【编辑】——【移动对象】（快捷键Ctrl+T）

4、在【移动对象】对话框里，选择要移动的物体，运动里改为【CSYS到CSYS】

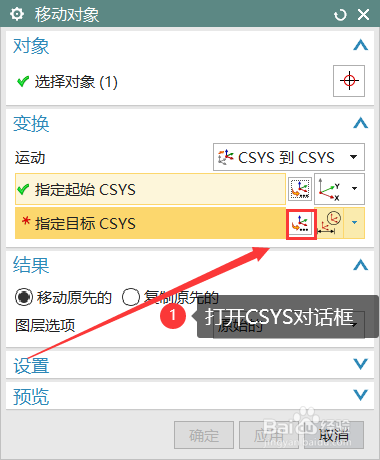

5、按图示位置打开CSYS对话

6、类型里面选择【X轴，Y轴，原点】，原点里选择【点对话】

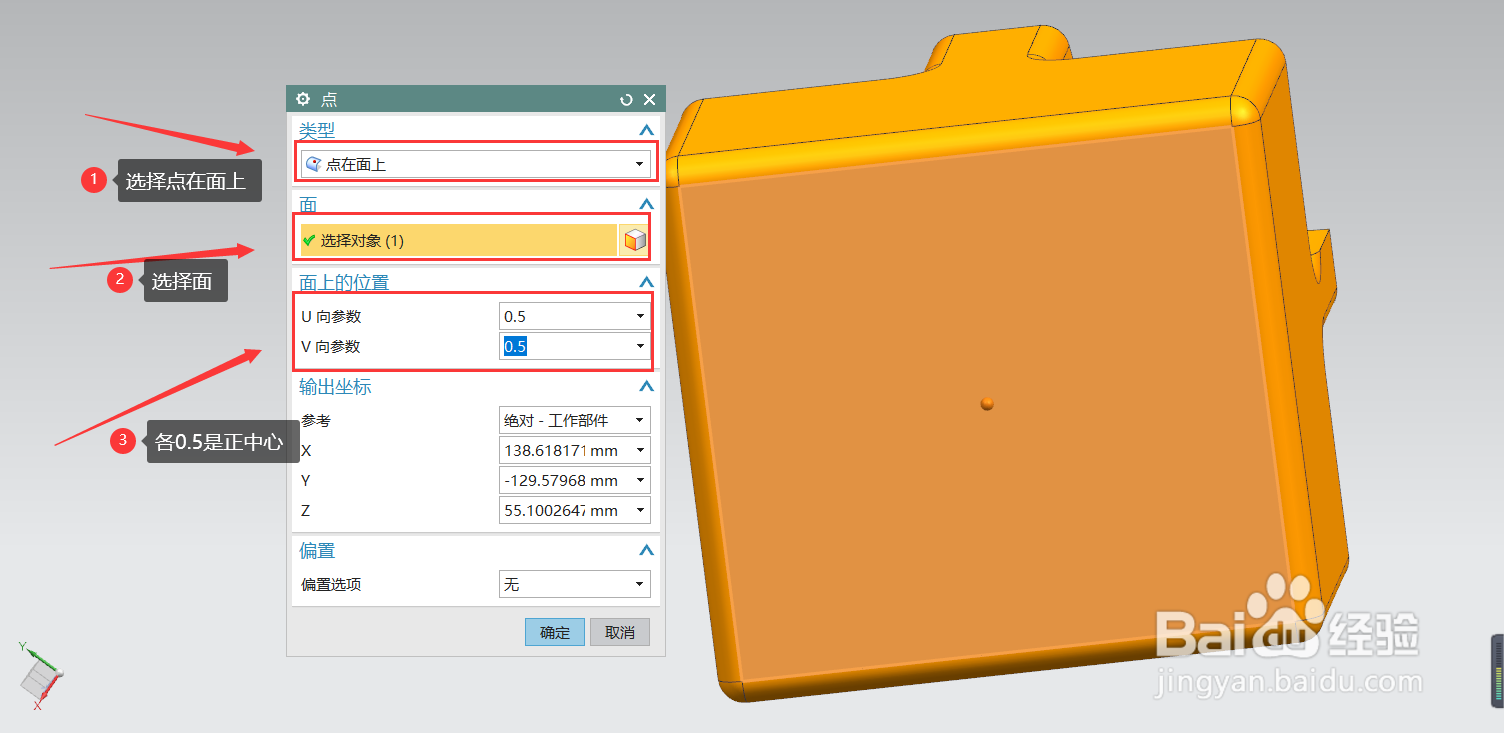

7、类型里选择【点在面上】，选择一个面（这个面是以后要与原点重合的一个面）面上的位置U和V都选择0.5，这样会放置在面的丬涪斟享正中心★这里如果您的工件比较复杂，而且要放到正中心的话，推荐做一个块把工件包起来，然后选择【点在面上】

8、X轴和Y轴选择工件要与坐标系平行的的X和Y

9、选择【指定目标CSYS】，也是打开CSYS对话

10、这里选择绝对CSYS

11、点击确定之后，我们在【格式】——【WCS】——【WCS设置为绝对】

12、工件摆正完毕~
