UG10.0如何建模玩具箭？

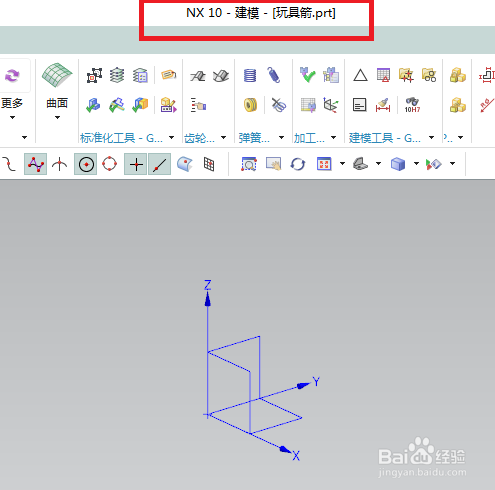

1、如下图所示，

打开UG10.0软件，

新建一个空白的模型文件，

然后另存为“玩具箭”。

2、如下图所示，

执行【菜单——插入——设计特征——球】，激活“球”命令，

设置参数：指定点默认坐标原点，直径15，

点击确定。

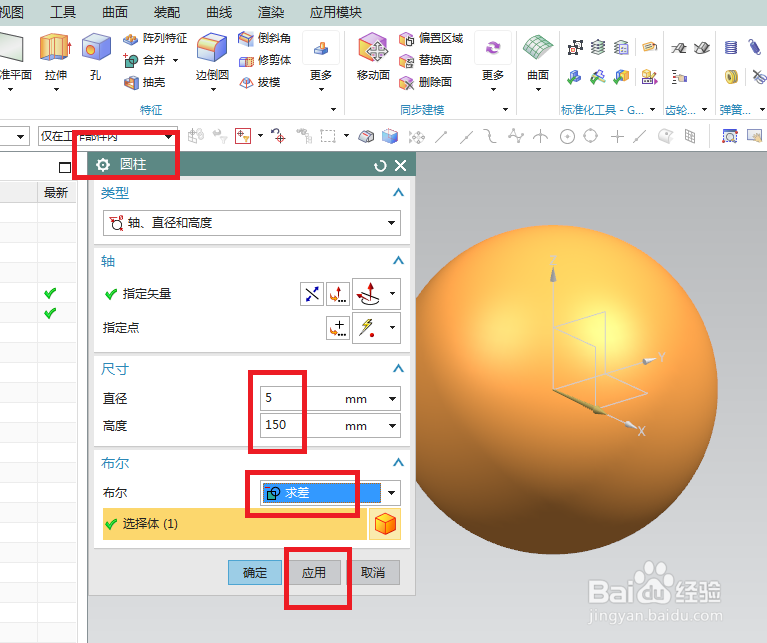

3、如下图所示，

执行【菜单——插入——设计特征——圆柱体】，激活“圆柱”命令，

对话框中设置参数：

指定矢量X轴，指定点默认坐标原点，

设置尺寸：直径5，高度150，

布尔求差，

点击“应用”。

4、如下图所示，

与上一步相比，

只是将布尔设置为“无”，

点击“应用”。

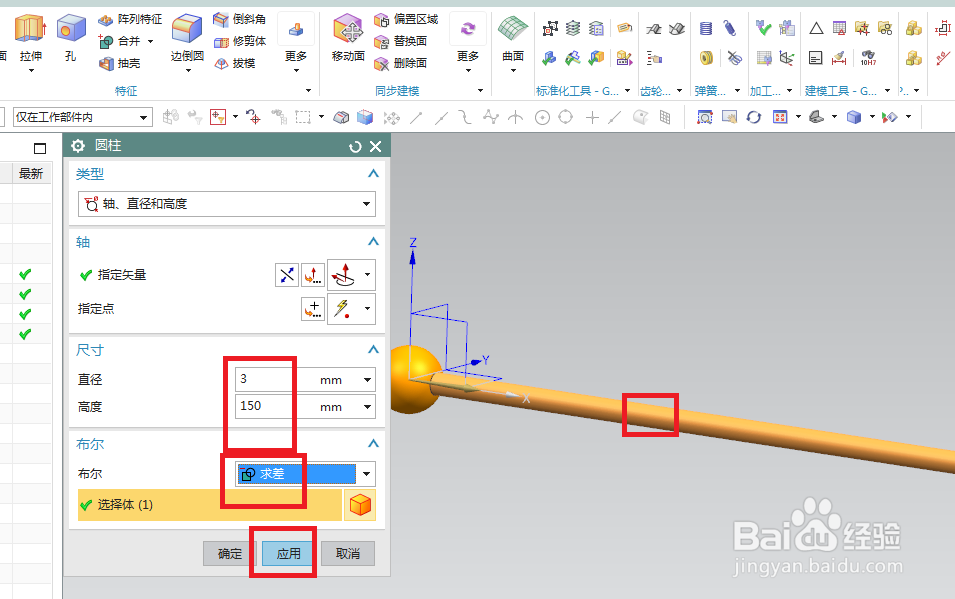

5、如下图所示，

重复相同的参数，

直径改成3，

这次布尔求差，实体选择圆柱体，

点击确定。

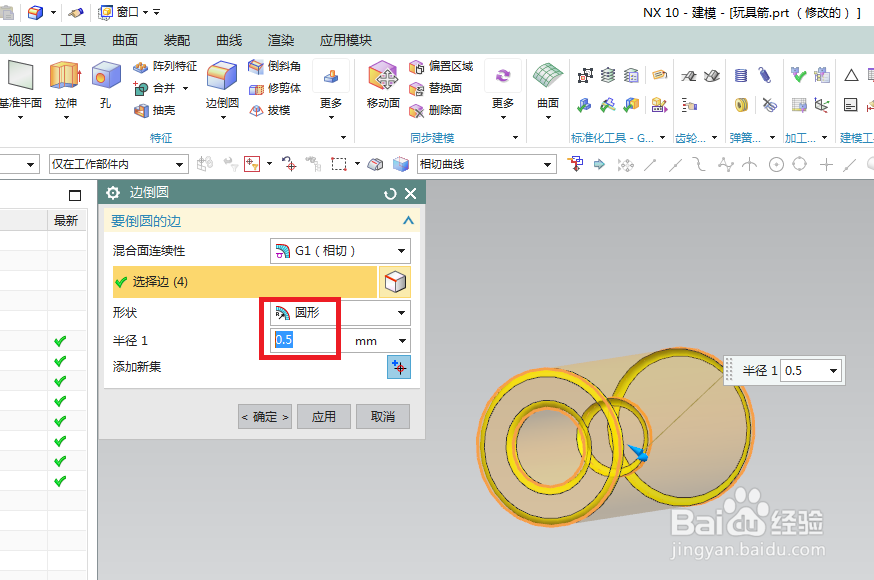

6、如下图所示，

1、将球隐藏，

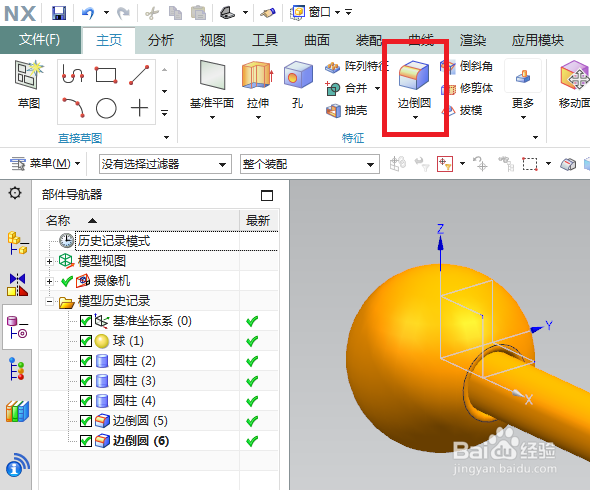

点击工具栏中的“边倒圆”命令，

点击实体中的圆柱体边线，

设置半径R0.5，

点击确定；

2、将球体显示，将圆柱体隐藏，

点击工具栏中的“边倒圆”命令，

点击实体中的圆柱孔边线，

设置半径R0.5，

点击确定；

3、将所有的特征全部显示出来。

7、如下图所示，

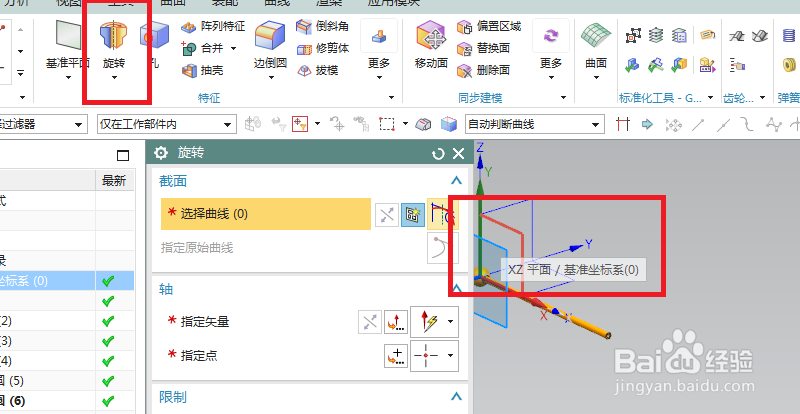

点击工具栏中的旋转图标，

点击基准坐标系中的XZ平面。

8、如下图所示，

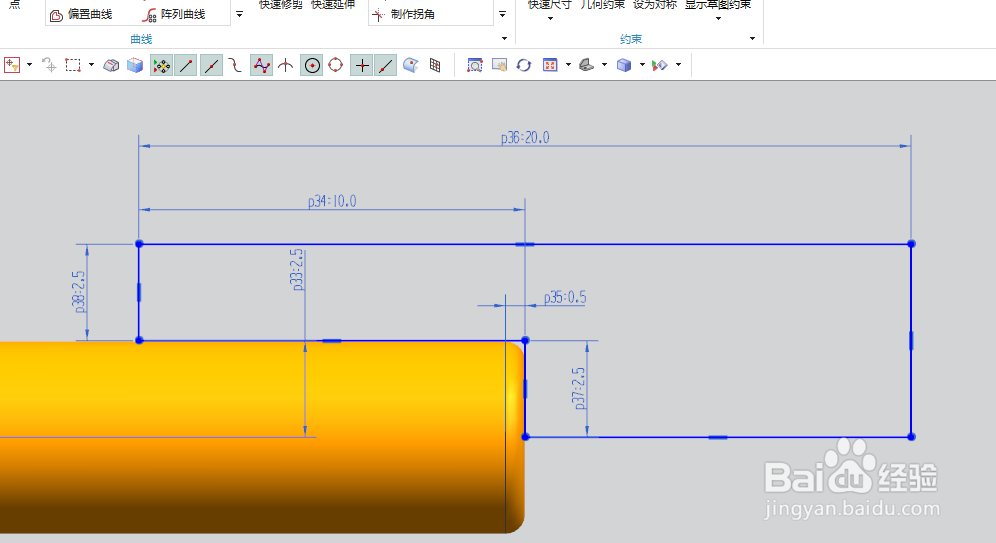

进入草图，自动激活轮廓命令，画一个“砌刀”型的轮廓，

激活快速尺寸命令，标注尺寸：

2.5、2.5、2.5、0.5、10、20，

点击完成，退出草图。

9、如下图所示，

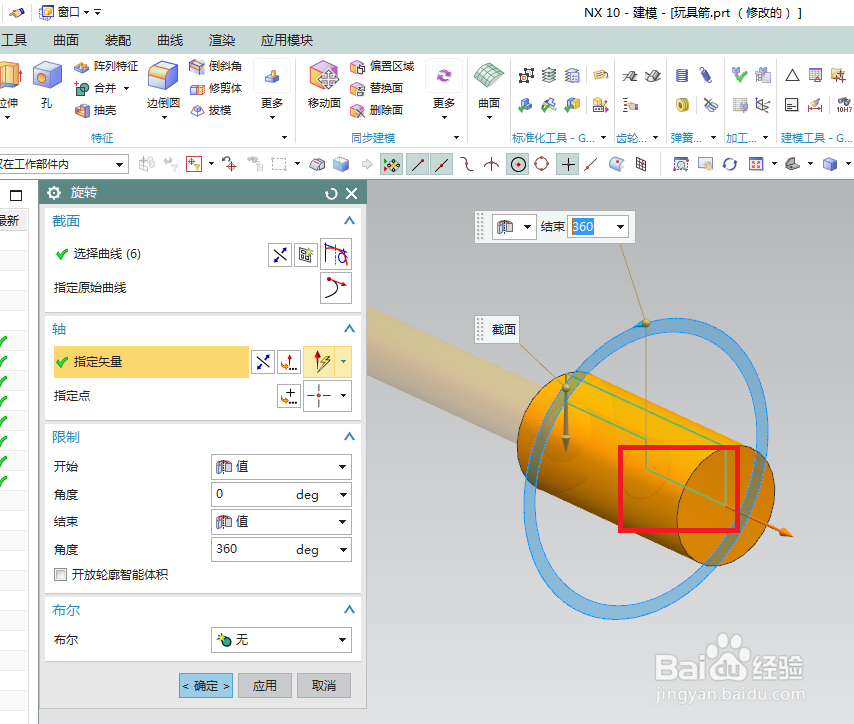

回到旋转对话框，

选择X轴上的线段为旋转轴，

布尔无，

点击确定。

10、如下图所示，

将圆柱体隐藏好，

点击工具栏中的边倒圆命令，

点击旋转体中的所有边线，

在对话框中设置半径为R0.5，

点击确定。

11、如下图所示，

点击工具栏中的拉伸图标，激活拉伸命令，

点击实体中的红色平面。

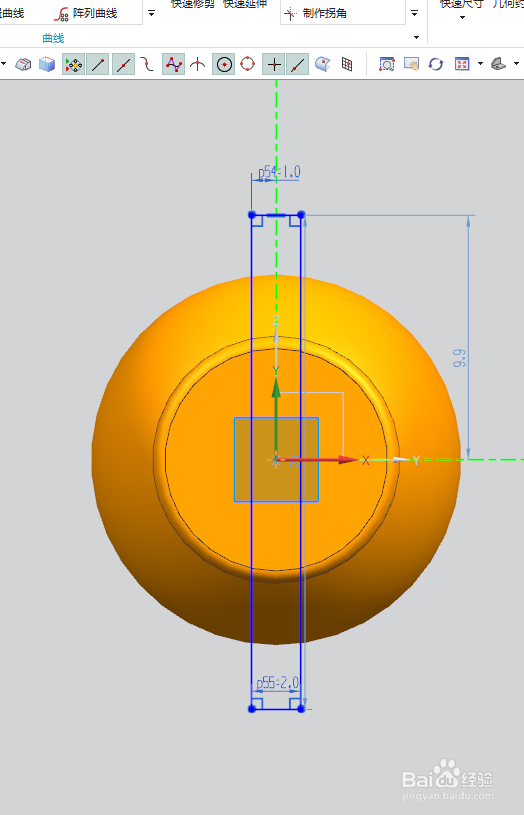

12、如下图所示，

进入草图，激活矩形命令，画一个矩形，

激活快速尺寸命令，标注尺寸：2.0、1.0，

打击完成，退出草图。

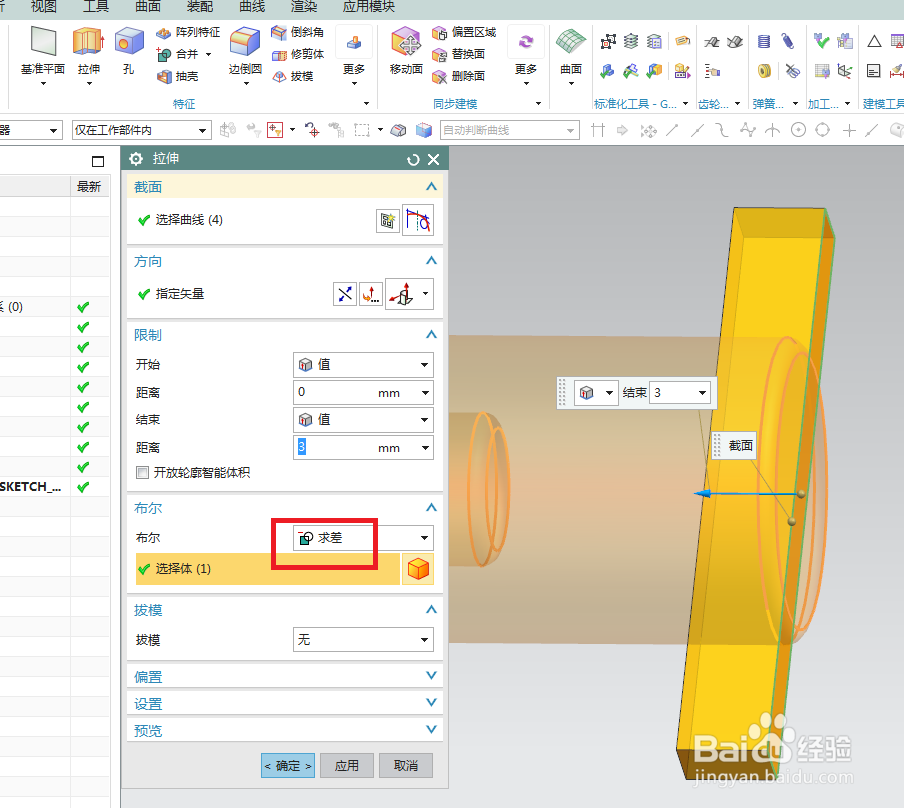

13、如下图所示，

回到拉伸对话框，

布尔求差，

设置限制：从0开始，3结束，调整方向，

点击确定。

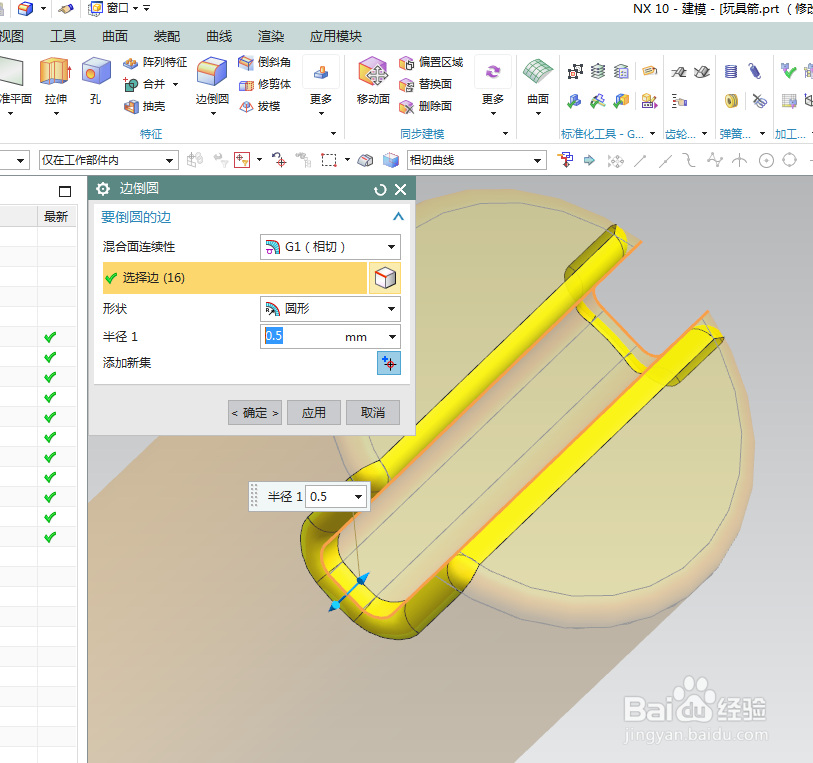

14、如下图所示，

激活工具栏中的边倒圆命令 ，

对这个拉伸出来的槽进行边倒圆槽操作，所有的边线。

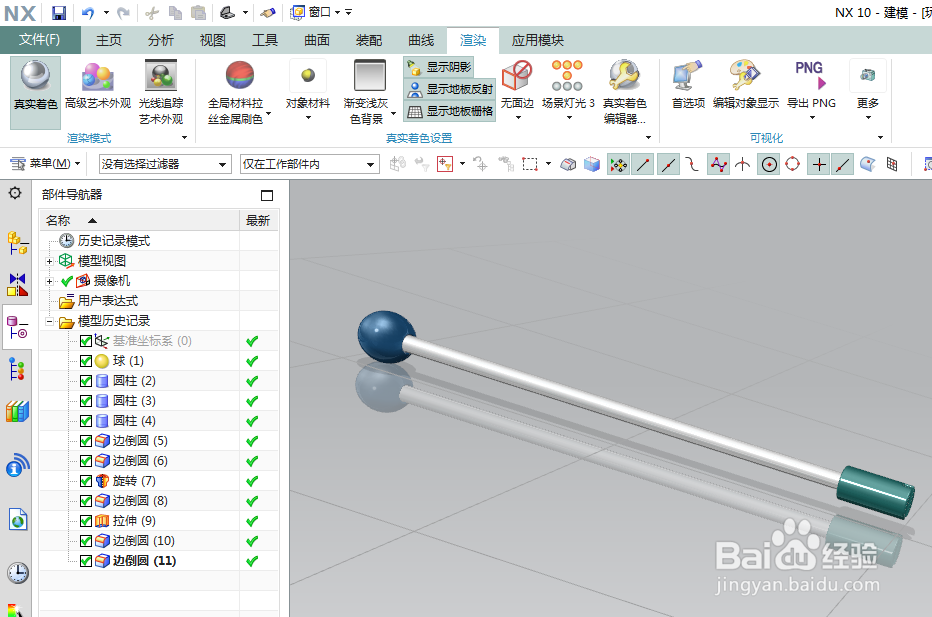

15、如下图所示，

将基准坐标系隐藏，

将显示设置为着色，

执行【渲染——真实着色】，

对每一个单独的特征指定一种材料，

最后的效果就如下图所示了，

这个玩具箭配合玩具弓才是一对。
