建筑结构图识图教程

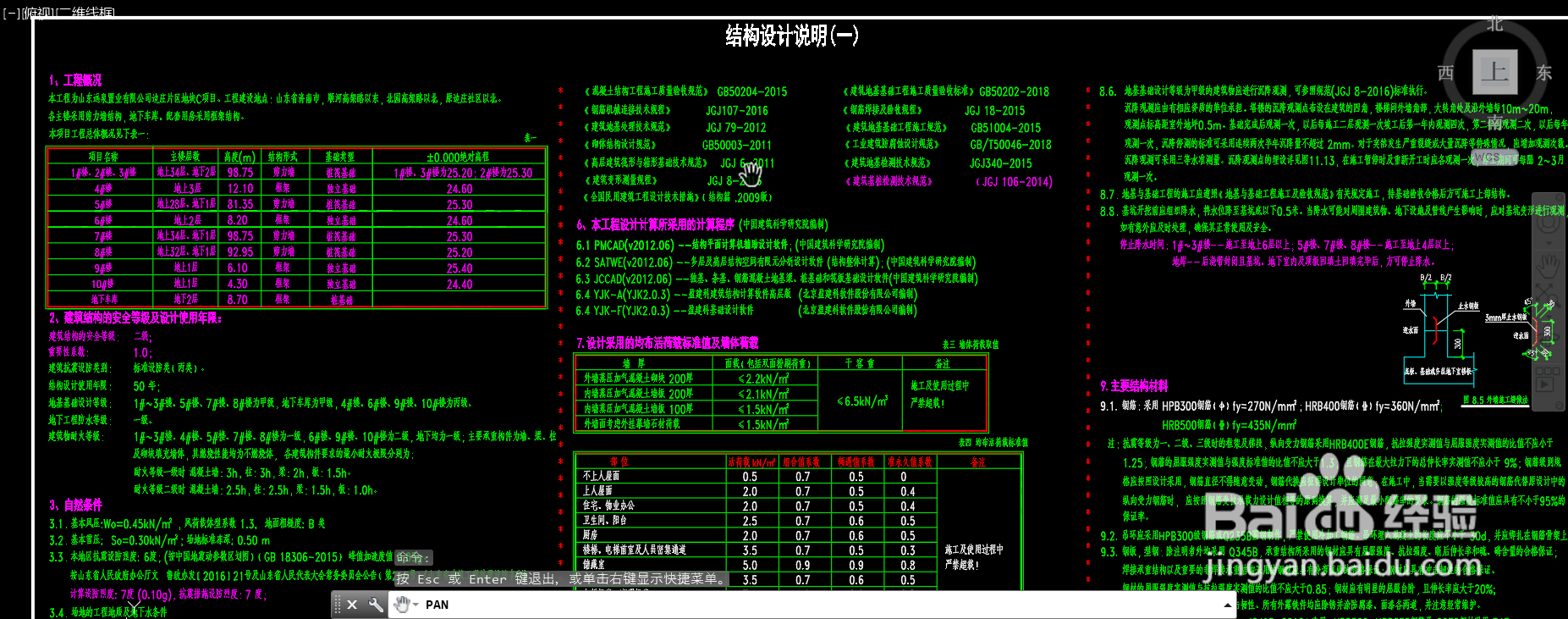

1、第一步：在我们施工过程当中首先要熟读建筑结构总说明，来了解建筑物层高、建筑高度、结构形式以及基础类型；并熟知建筑建物主要结构材料的使用要求；

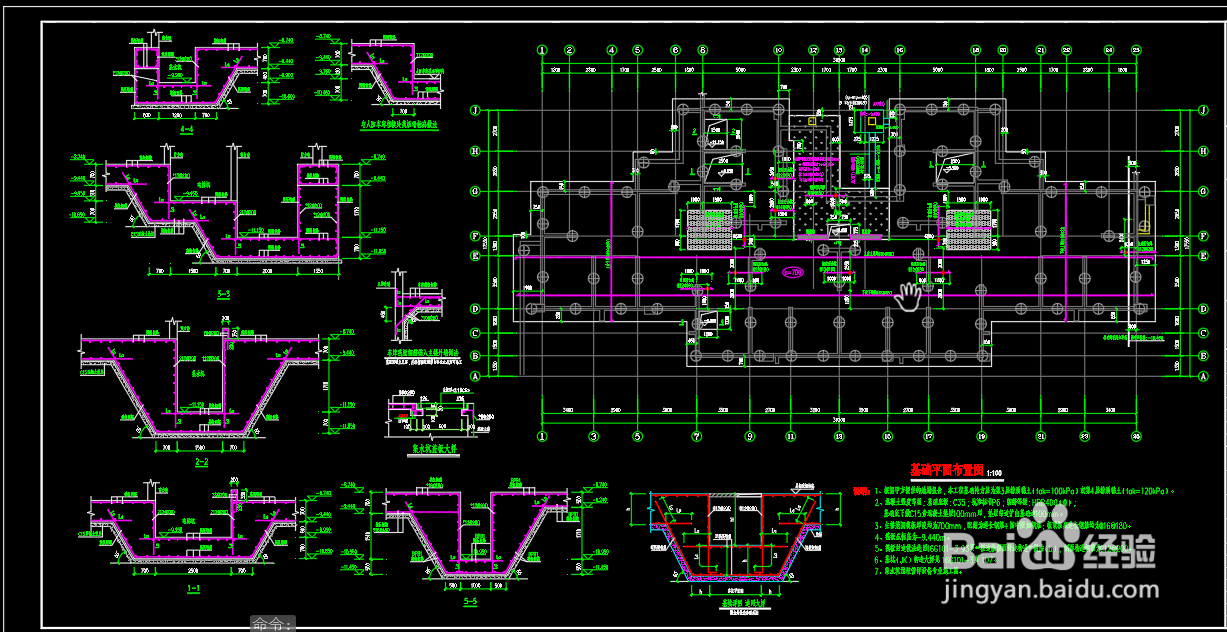

2、第二步：熟读建筑结构图纸“基础平面布置图”根据其说明来确定建筑物基坑开挖深度，以及建筑物集水坑做法深度；

3、第三步：根据“基础平面布置图”钢筋配筋图纸，来选择钢筋进行加工使用并按照施工要求进行绑扎；

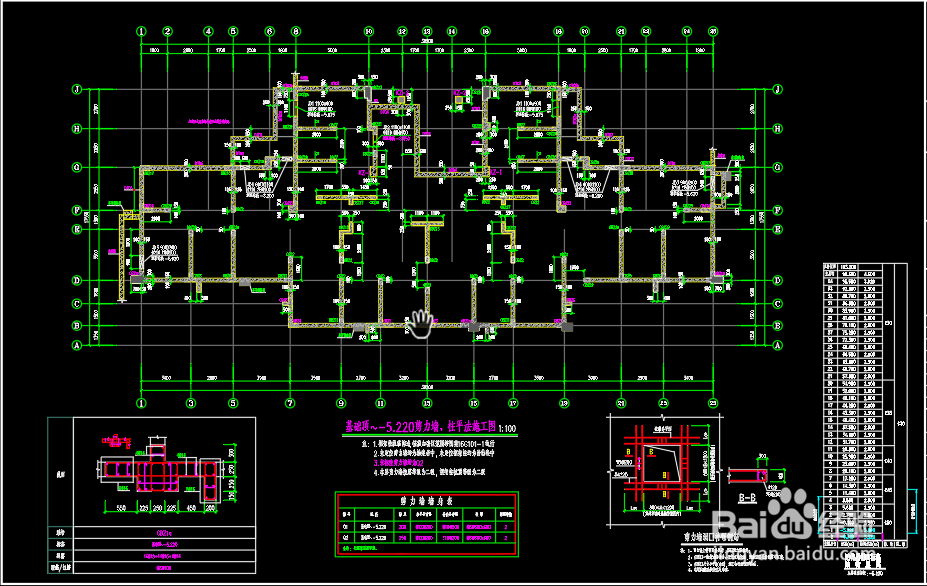

4、第四步：熟读建筑结构图纸“基础顶~±0.000剪力墙、柱平法施工图”来确定构造柱、剪力墙钢筋并伸根在筏板基础立面，并进行加固；

5、第五步：筏板基础留置地下室外墙钢筋施工缝时根据结构说明加装止水钢板、或止水带，使用材料必须符合相关设计说明以及建筑规范；
