可恢复保险丝选型举例

1、确定工作环境

确定工作环境包括：工作时的电压，工作电流，元件所处的温度，还有你所需熔断的速度。

我的工作环境是：

工作电压：24V

工作电流：237mA(最大）

工作温度：50度（最大）

要求动作时间：3.75A 5秒内要熔断

2、确定使用的类型

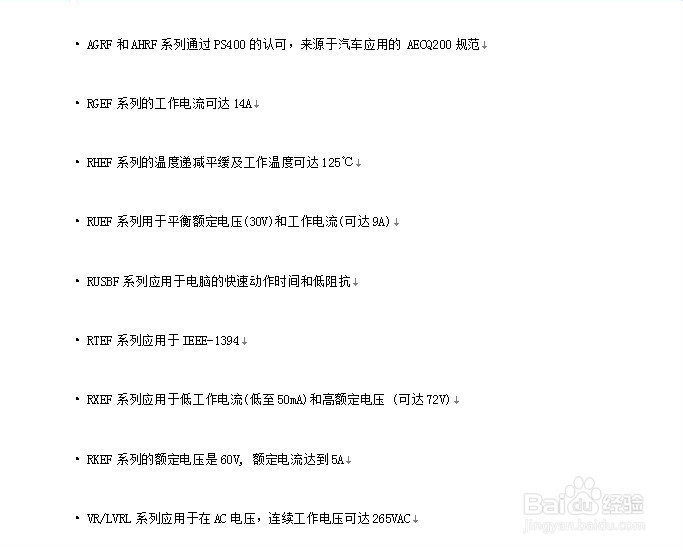

保险丝在生产的时候，有的是为汽车上使用的，有的事计算机使用····不同的用途，其规格也不一样，RUSBF系列用于计算机快速反应的，RXEF用于低的工作电流和高的电压，根据以上参数我选择RXEF类型。

3、确定保持电流Ih

环境温度为50度，查询50度时的电流衰减度时75%。再根据工作电流 237mA

得出Ih=0.237/75%=0.316A

所以选择保险丝时  保持电流应大于0.316.

4、确定耐压值

耐压值选择遵循高于工作电压即可，这里的工作的电压是24V，我们选择时应该大于24V。

5、确定保险丝型号

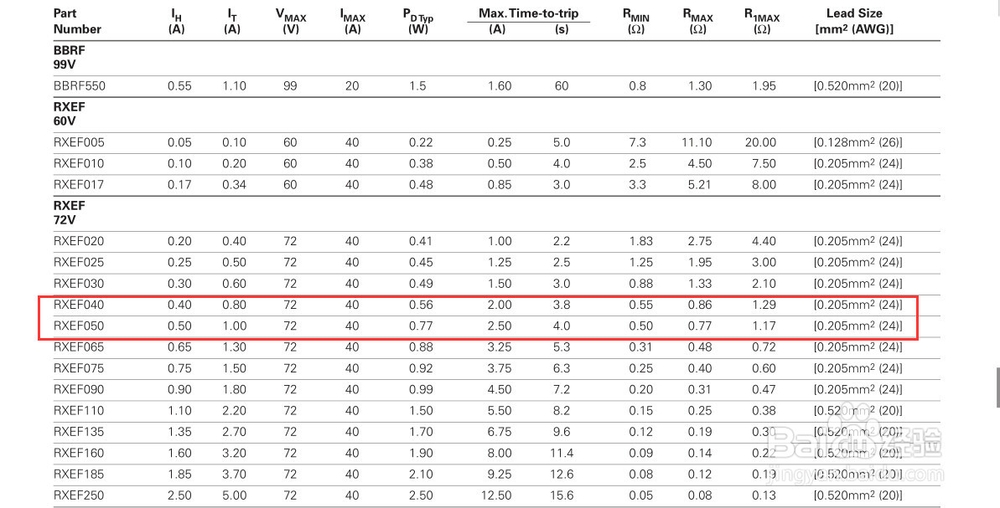

根据上面的Ih=0.316，Vmax>24V，类型RXEF，查询保险丝规格表。我们选择RXEF040-72V即可。

6、验证是否满足要求

确定之后，再返回来验证一下是否符合要求。

比如：查看保险丝Datasheet看动作时间是否满足要求等
