如何在hypermesh中连接柔性单元（二保焊/螺栓）

1、二保焊（焊缝）、螺栓连接，一般通过刚性单元rigid模拟，和柔性单元连接。注意：rigid单元card image=none，没有材料和属性。进入rigid面板（1-2）。

2、点击节点创建rigid单元（3-5）。

1、焊点，通过spot连接，连接柔性单元。

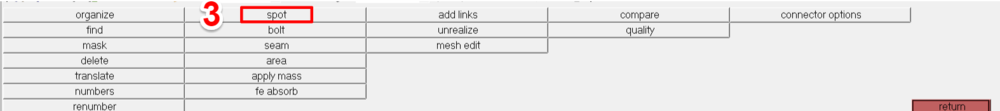

进入spot面板（1-3）。

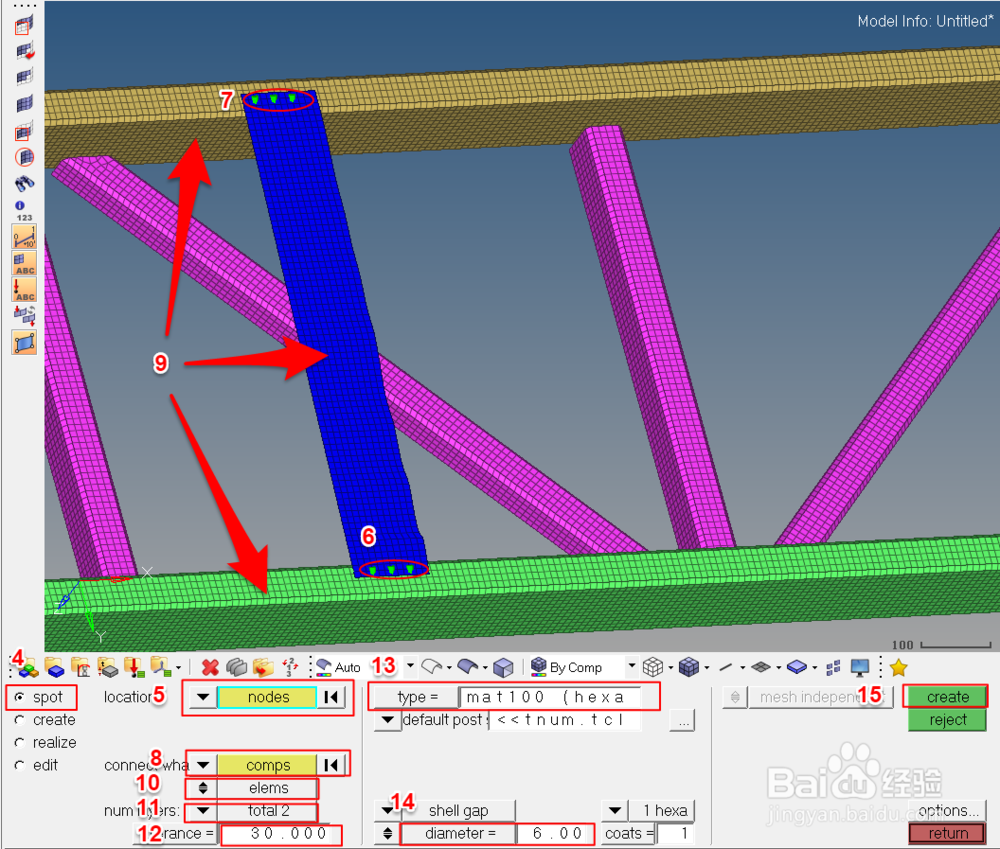

2、单击nodes（5），选择焊点所在节点（6-7），一般模型中会给出焊点的位置数据，比如用小球表示。选择焊点连接的部件（8-9），连接部件的类型（10）选择elems，根据实际情况选择层数，图中total 2表示二层焊（11）。容差要大于部件之间的距离（12）。材料类型选择mat100（hexa）（13），输入焊点直径（14）。

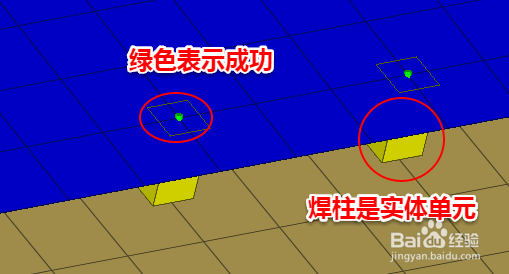

3、焊点单元绿色表示成功，黄色表示失效，红色表示创建失败。

4、创建焊点材料。注意，一般不使用自动生成的材料、属性和接触，删除之后重新创建。

创建材料，选择100号材料（15-16），编辑材料参数（17）。

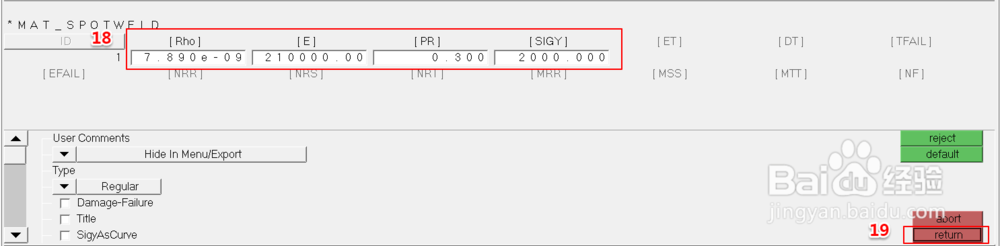

5、输入材料参数（18-19）。

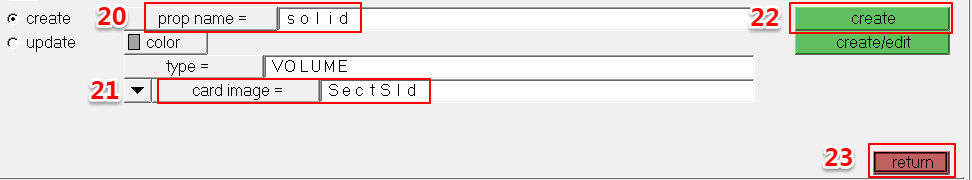

6、创建材料属性，选择实体单元（因为焊点是实体）（20-23）。

7、给焊点单元赋予材料和属性。

创建焊点和部件之间的接触。进入接触面板（24-25）。

8、创建接触（26-17），type选择ContactSportweld（28），进入编辑面板（29）。

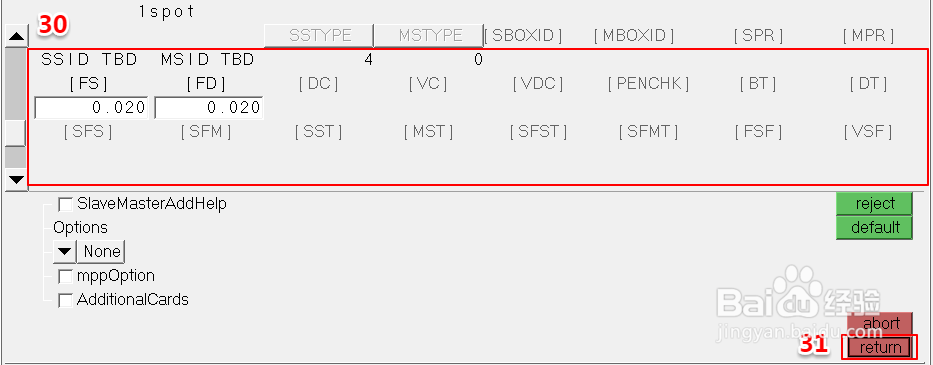

9、输入参数，静摩擦因数（FS）和动摩擦因数（FD）（30-31）。

10、添加主部件，选择被焊点连接的部件（33-34）。添加从部件，选择焊点单元（35-36）。单击review检查接触是否正确（38），蓝色显示的是主部件，红色显示的是从部件（38）。
