配置交换机划分Vlan

1、配置计算机PC0

IP地址:   192.168.1.2

子网掩码: 255.255.255.0

网关: 192.168.1.1

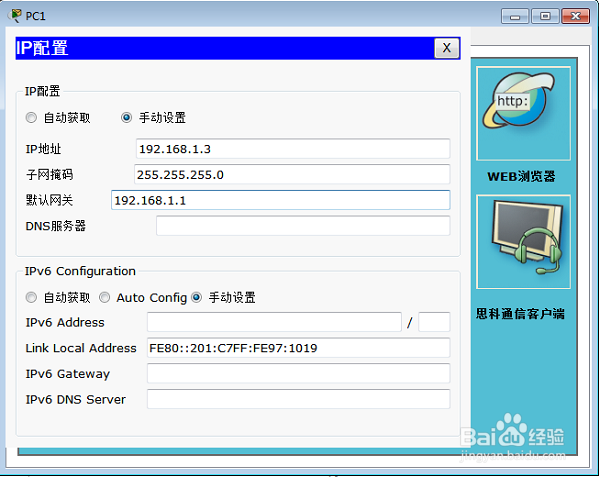

2、配置计算机PC1

IP地址:   192.168.1.3

子网掩码: 255.255.255.0

网关: 192.168.1.1

3、配置计算机PC2

IP地址:   192.168.1.5

子网掩码: 255.255.255.0

网关: 192.168.1.1

4、配置计算机PC3

IP地址:   192.168.1.6

子网掩码: 255.255.255.0

网关: 192.168.1.1

5、配置交换机0：

Switch>en

Switch#conf t

Switch(config)#vlan 2  创建VLAN2

Switch(config-vlan)#exit退出

Switch(config)#vlan 3创建VLAN3

Switch(config-vlan)#exit退出

Switch(config)#int fa0/1端口1

Switch(config-if)#switch access vlan 2加入VLAN2

Switch(config-if)#exit

Switch(config)#int fa0/2端口2

Switch(config-if)#switch access vlan 3加入VLAN3

Switch(config-if)#exit

Switch(config)#int fa0/24端口24

Switch(config-if)#switch mode trunk设置TRUNK

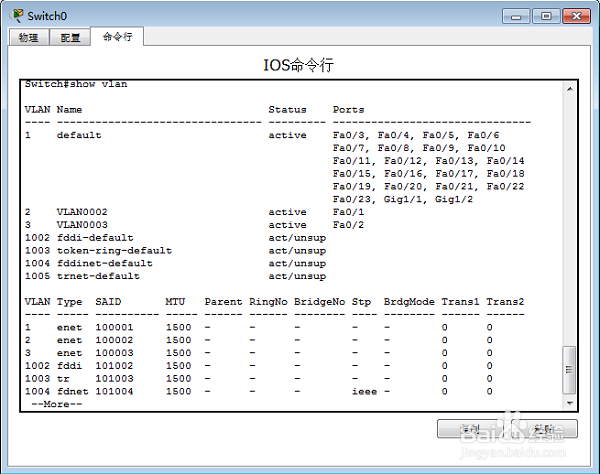

Switch#show vlan 查看VLAN

6、设置交换机1：

Switch>en

Switch#conf t

Switch(config)#vlan 2  创建VLAN2

Switch(config-vlan)#exit退出

Switch(config)#vlan 3创建VLAN3

Switch(config-vlan)#exit退出

Switch(config)#int fa0/1端口1

Switch(config-if)#switch access vlan 2加入VLAN2

Switch(config-if)#exit

Switch(config)#int fa0/2端口2

Switch(config-if)#switch access vlan 3加入VLAN3

Switch(config-if)#exit

Switch(config)#int fa0/24端口24

Switch(config-if)#switch mode trunk设置TRUNK

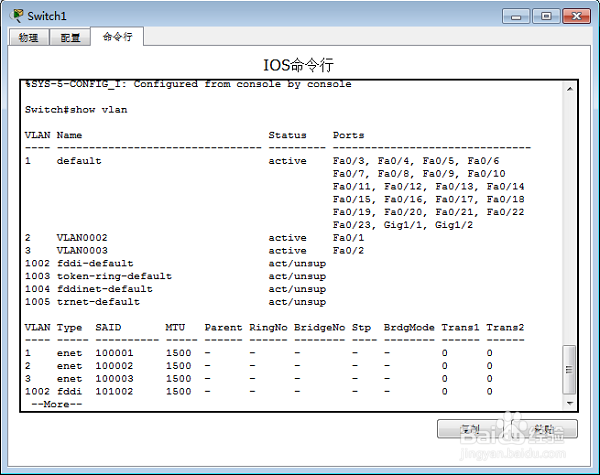

Switch#show vlan 查看VLAN

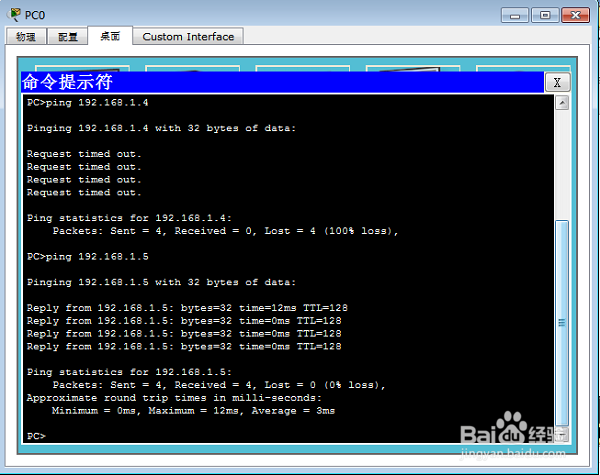

7、测试网络连通性：

1、PC0 ping PC1

2、PC0 ping PC2
