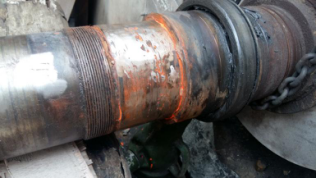

风机轴承位磨损后紧急抢修

1、按设备零件图纸尺寸和现场磨损情况，设计加工专用修复模具

2、拆卸轴承及相关零部件，保证有可操作空间，并且清除所有异物

3、用乙炔焰烤出渗入轴颈表面的油脂，直到无火星为止，烘烤过程中控制金属温度80℃以下，可分多次烘烤

4、进行表面处理，用磨光机打磨出金属原色。用无水乙醇清洗干净，要求表面处理后的轴颈干净、干燥、坚实、粗糙

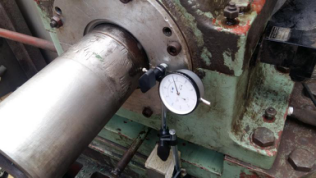

5、检查并空试模具，检查前后轴肩配合情况

6、模具内壁薄薄涂两层脱模剂，晾干备用

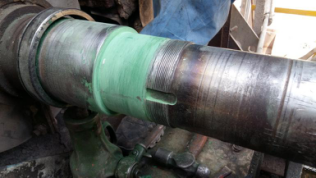

7、严格按照比例调和金属修复材料2211F，调和均匀无色差，将调和好的金属修复材料涂抹于模具内表面和轴修复部位，保证一定厚度，材料厚度略高于磨损前完好尺寸

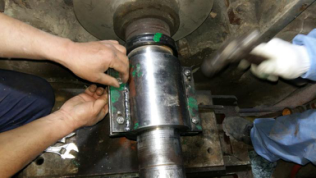

8、安装固定模具，并确保富余材料被挤出

9、正常固化时间为24小时（24℃），在这个基础温度上，温度每提升11℃，固化时间缩减一半。通常情况下，将材料的自身温度加热到60-70℃，两小时就可以开机使用

10、拆卸模具打磨掉挤出的富余材料，修整修复表面，测量修复尺寸，即可安装使用
