利用USBCAN分析仪和ECANTools自动识别波特率

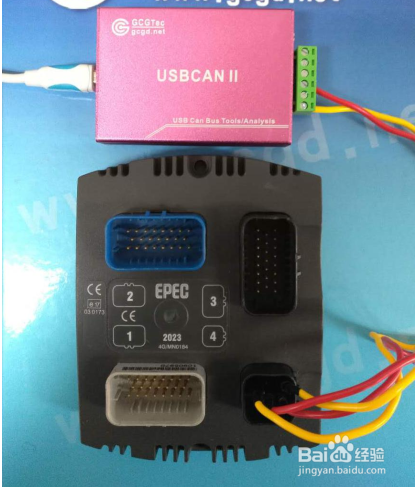

1、利用广成USBCAN分析仪（USBCAN-II Pro）和ECANtools软件自动识别波特率：当我们不清楚目标设备的波特率时， 可使用ECANtools软件中自动识别波特率的功能。 自动识别波特率环境要求为， 被测设备上电且 CAN 总线工作正常， 不要求设备主动发送 CAN数据。 自动识别前请保证接线正确， 且总线上连入两个 120 欧姆电阻。模拟接线图如下：

2、这里用广成科技USB觊皱筠桡CAN-II Pro双通道设备（ 粉） 检测其他CAN节点的未知波特率， 接线方法为CANH接CANH、 CANL接潮贾篡绐CANL， 此时USBCAN-II Pro1通道的终端电阻拨码开关已拨下。 环境搭好后打开ECANTools软件。波特率自动识别功能分为两种模式： A.标准波特率识别（ 对标准波特率进行一一识别） 。 B.全范围波特率识别（ 手动输入识别范围， 软件将对范围内的波特率进行全面匹配） 。

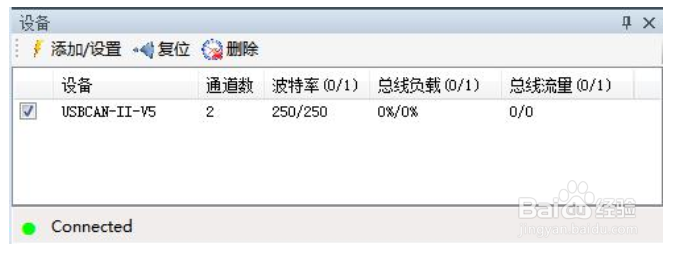

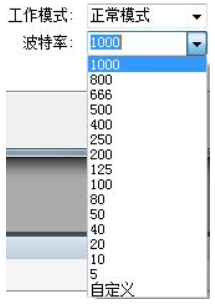

3、ECANTools软件启动：安装好Windo嘛术铹砾ws驱动后， 连接CAN分析仪硬件， 打开软件会有如下图所示设置界面。①“选择设备类型” ： 需选择醑穿哩侬对应硬件的版本， V306/401版本需选择V4类型， V405/502版本需选择V5类型， 具体版本型号参考设备外壳背面（ 2015年之后生产的设备均选择V5） 其他设备类型请不要选择。 选择好对应的设备类型后点击打开设备即可看到相应的设备信息。 hardware为我公司自定义硬件版本号，对于用户无任何意义； ID为硬件SN号。②“打开设备” 按钮： 点击该按钮， 可调取USBCAN设备。 若显示“ USB设备打开错误！ ” 请检查①中选择的设备是否正确， 设备管理器中的驱动是否安装正确。③设备显示窗口： 该窗口可显示设备的硬件号及SN号码。④通道选择界面： 可在此处切换CAN通道的设置窗口。⑤工作模式： 可在此选择正常模式、 只听模式和自发自收模式。 正常使用时需要您选择默认的正常模式。⑥波特率选择： 您可在此处进行波特率的选择。 波特率对于CAN总线的通信至关重要， 通信前您需要确定目标设备或目标总线的波特率。选中设备后， 在下边可以设置一些具体的工作模式和波特率。 如您购买的是双通道设备， 可通过选项卡分别对CAN1、 CAN2进行设置， 设置波特率尤为重要， 此处设置波特率不可以手动输入， 需要通过下拉菜单选择， 我公司产品支持如图所示标准波特率：⑦自动识别波特率按钮：如您不知道目标总线或设备的波特率，可以选择 “ 波特率自动识别” ， 自动识别成功条件： 被测设备上电且CAN端为活动状态。请注意， 设置波特率尤其重要， 许多客户反映设备连接上之后没有数据， 或总线错误， 实为波特率没有设置就直接点击确定打开设备。 在这里提示您， 无论您将我们的设备作为主或从设备使用， 只要您将设备接入到CAN总线上， 必须将设备的波特率设置成与目标设备波特率一致， 才可以正常工作。⑧确定按钮： 选择好波特率后， 可以点击确定， 之后进入软件。 此时如果硬件正确启动， SYS指示灯会由常亮变为闪烁状态（ 连续闪烁2次） 。 连接成功后界面显示如下图：

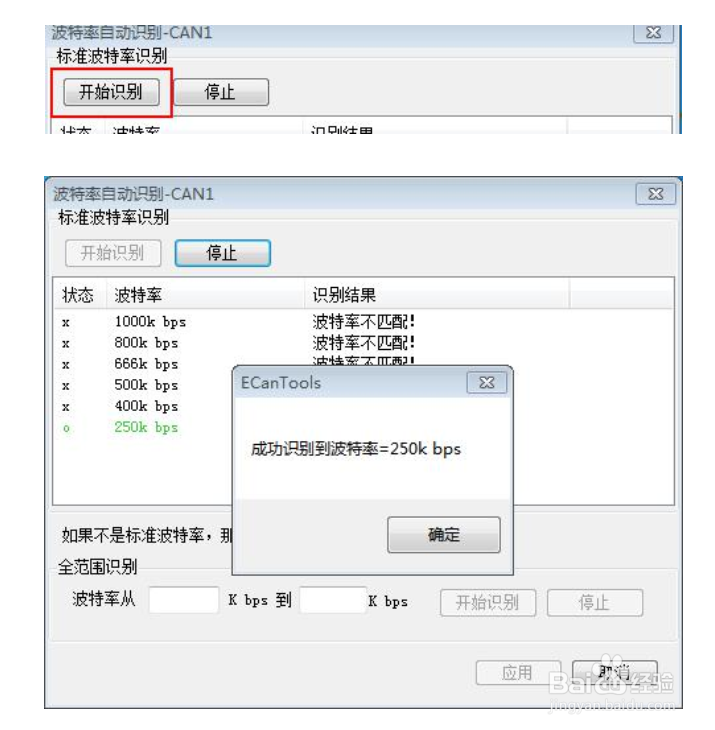

4、A.标准波特率识别截图：

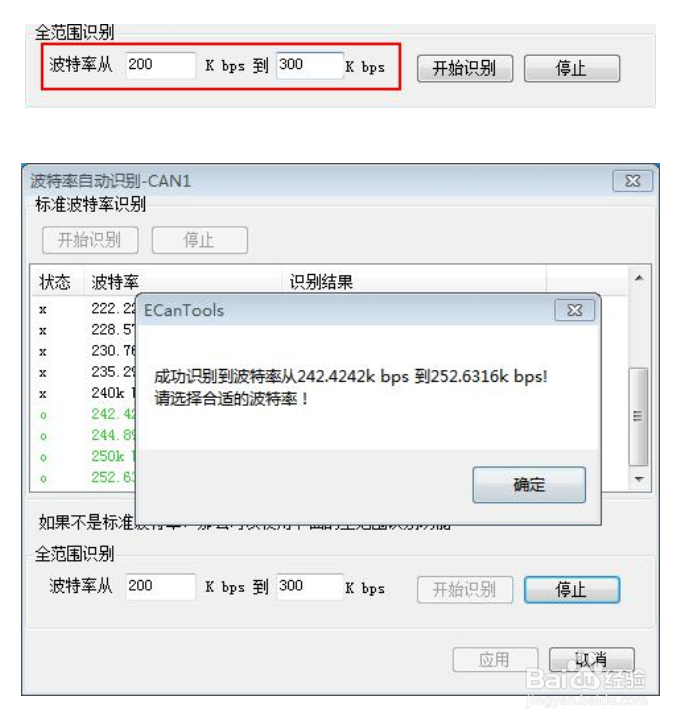

5、B.全范围波特率识别截图：如果标准波特率识别不到未知节点的波特率， 可使用全范围波特率进行进一步识别。 本功能有助于帮助工程师修正新开发设备的波特率偏差。
