Proe三维训练三百一十六旋转圈

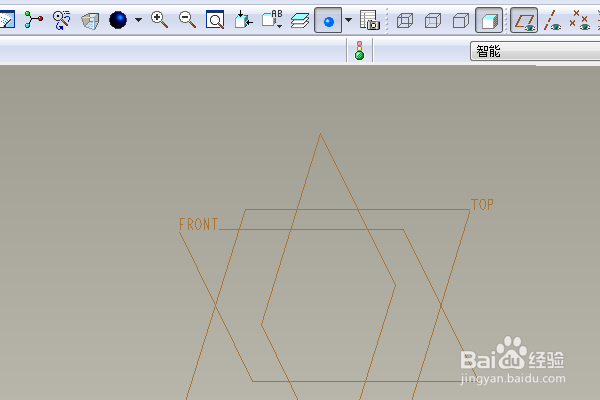

1、如下图示，

打开Proe软件，新建一缺省的实体零件

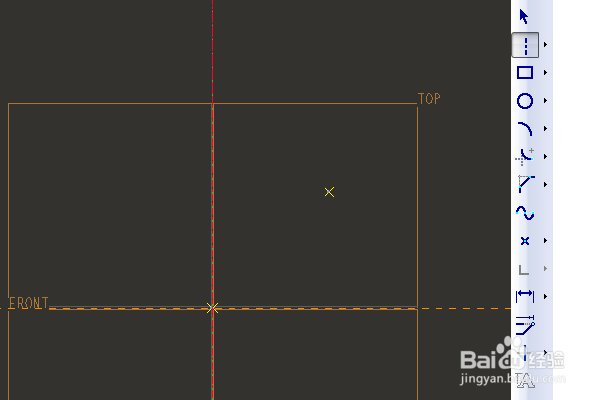

2、如下图所示，

执行【旋转——位置——定义——top面——草绘】，直接进入草绘环境，

激活中心线命令，点击原点，画一个与纵轴重合的中心海篇线，

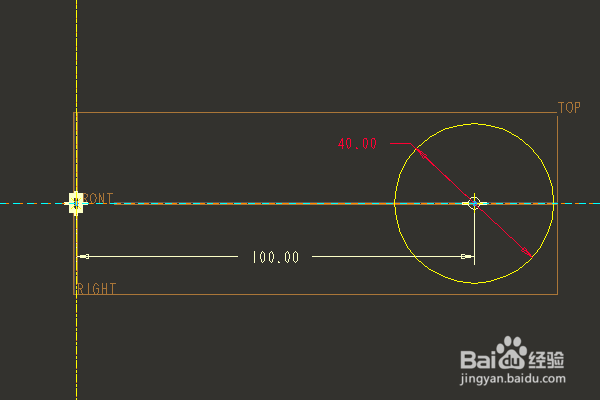

3、激活圆命令，在横轴上任取一点画一个圆，

双击修改尺寸：圆心距离中心线100，直径40，

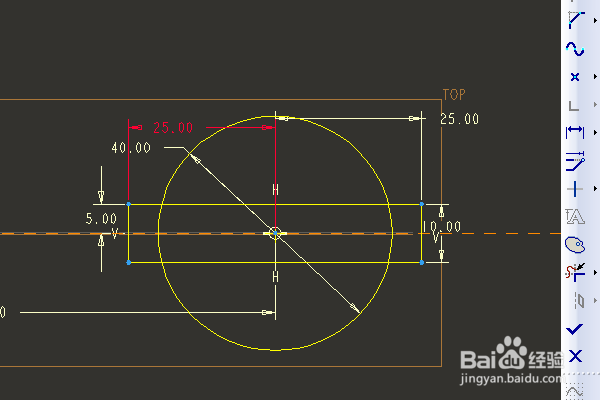

4、激活矩形命令，画一个矩形，

双击修改尺寸：边距离圆心25，宽10，边距离横轴5，

5、激活删除段命令，删除矩形和圆相交区域的线常岔段。

点击√，完成并退出草绘。

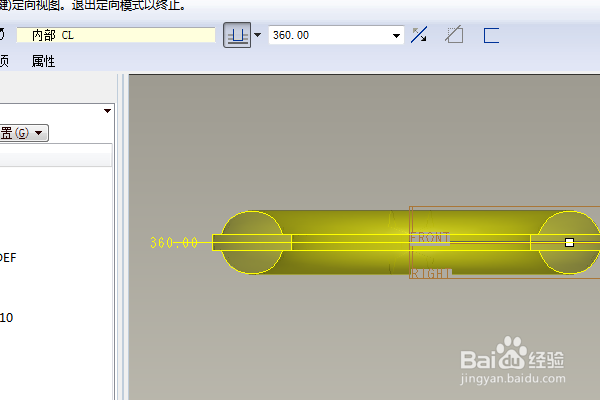

6、回到预览界面，

回车，完成并结束本次旋转操作。

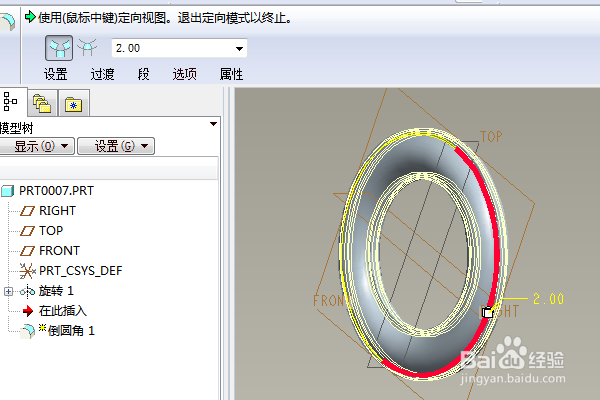

7、点击工具栏中的倒圆角命令，

设置半径为R2，点击实体边线，

点击确定。

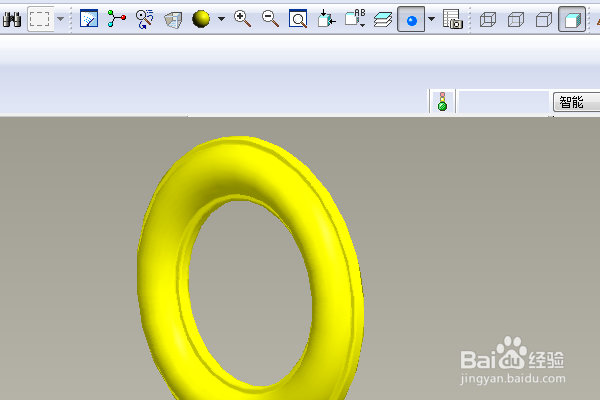

8、隐藏所有的基没王低准，

给整个零件指定黄颜色效果，

至此，

这个圈就创建完成，

本次训练结束。
