变压器变比组别测试仪

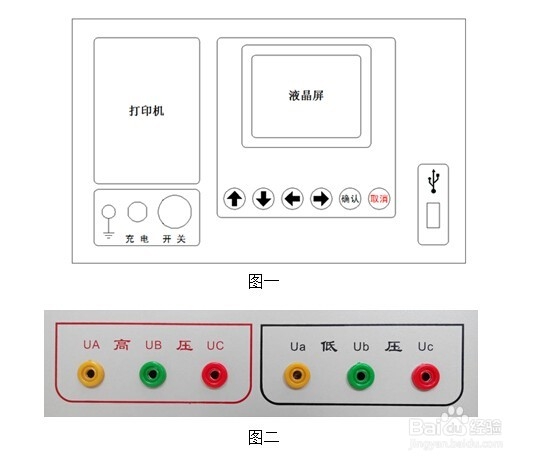

1、1.高压测试端：黄、绿、红3色接线座，分别对应A、B、C三相，和红色测试线带弹棒

侧对应连接，测试线另一端有黄、绿、红3色测试钳，对应接被测变压

器高压侧的A、B、C三相。

2 低压测试端：黄、绿、红3色接线座，分别对应a、b、c三相，和黑色测试线带弹棒

侧对应连接，测试线另一端有黄、绿、红3色测试钳，对应接被测变压

器低压侧的a、b、c三相。

3 显示屏：    320×240点阵液晶，带LED背光，显示操作菜单和测试结果。

 4 按键：      操作仪器用。 “↑↓”为“上下”键，选择移动或修改数据；“←→”

为“左右”键，选择移动或修改数据；“确认”键，确认当前操作；“取

消”键，放弃当前操作。

 5 优盘接口：  外接优盘用，用来存储测试数据，请使用FAT或FAT32格式的U盘。在

存储过程中，严禁拨出优盘。

6 打印机：    打印测试结果。

7 接地端子：  仪器必须可靠接地。现场接地点可能有油漆或锈蚀，必须清除干净。

8 电源开关：  整机电源开关。

9 充电：      仪器充电口，请使用仪器配套充电器。

1、1.三相测试

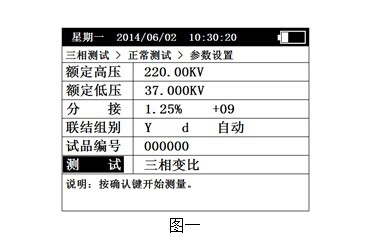

在“主菜单”屏下选中“三相测试”项后，按“确认”键进入“三相测试参数设置”屏（见图一）。

“额定高压”、“额定低压”、“分接”、“联结组别”、“试品编号”、“测试”为菜单选项，其右边所属各项为功能参数。“说明”部分是对所选功能的解释说明。当菜单选项被选中时，按“上下”键选择不同菜单功能，按“左右”键选择菜单选项所属功能参数，当菜单选项所属功能参数被选中时，按“上下”键修改参数，按“确认”键或“取消”键返回菜单选项。

额定高压、额定低压：设置所测试品的额定高、低电压值。高、低电压值可以按实际电压值输入，也可以根据实际情况按实际比例关系输入。只有额定高、低电压值、分接间距、额定分接位输入正确后，测试结果才可以正确计算出当前分接档位值和误差值。

分接：设置所测试品的分接间距和额定分接位，对于没有分接位的试品，额定分接位输入00或01即可。

联结组别：设置所测试品的联结方式和联结组别。对于联结方式，高压侧可以实现“Y→D”之间的循环转换，Y表示星形联结，D表示三角形联结；低压侧可以实现“y→d”之间的循环转换，y表示星形联结，d表示三角形联结。对于联结组别，用户可按实际情况进行选择，如果联结组别未知，可选“自动”，由仪器自动判断联结组别。

试品编号：设置本次试验的试品编号。

测试：选择不同的测量方式。

2、三相变比：根据设定的高、低压联结方式和联结组别，三相同时测量变比。

组别测试：只测量联结组别。

 三相AB、三相BC、三相CA：根据设定的高、低压联结方式和联结组别，只针对所

选相进行变比测量，此功能方便只针对某一相进行测量、检测，节约时间。

以“三相变比”测试为例，“参数设置”完成后，选中“测试”项后按“确认”键开始测量。在测试过程中，仪器如果检测到短路、高低压反接故障时，弹出故障提示框报警，并停止测量。“三相变比测试结果”屏见图二

屏幕中间显示测量结果，底部显示可操作菜单：

继续测试：按设置好的参数继续测量。

 结果打印：将测试结果进行打印。

 结果存储：将测试结果存储到本机或存储到优盘。

“左右”键选择菜单项，“确认”键执行当前选项。

3、2 单相测试

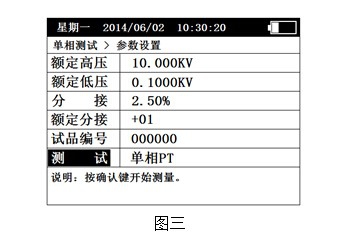

在“主菜单”屏下选中“单相测试”项后，按“确认”键进入“单相测试参数设置”屏（见图三）。

该屏设置操作和“三相测试参数设置”屏类似。

额定高压、额定低压：设置所测试品的额定高、低电压值。高、低电压值可以按实际电压值输入，也可以根据实际情况按实际比例关系输入。

分接：设置所测试品的分接间距。

额定分接：设置所测试品的额定分接位，对于没有分接位的试品，额定分接位输入00或01即可。

试品编号：设置本次试验的试品编号。

测试：选择不同的测量方式。

 单相PT：根据设置的参数对PT进行变比极性测量。

单相变压器：根据设置的参数对单相变压器进行变比极性测量。

以“单相PT”测试为例，“参数设置”完成后，选中“测试”项后按“确认”键开始测量。在测试过程中，仪器如果检测到短路、高低压反接故障时，弹出故障提示框报警，并停止测量。

4、3.Z型测试

“Z型测试”和“三相测试”设置、操作类似，具体操作可参考“三相测试”的相关操作
