CAD中的如何画斜度和锥度

2025-11-10 17:11:02

1、一、概念介绍

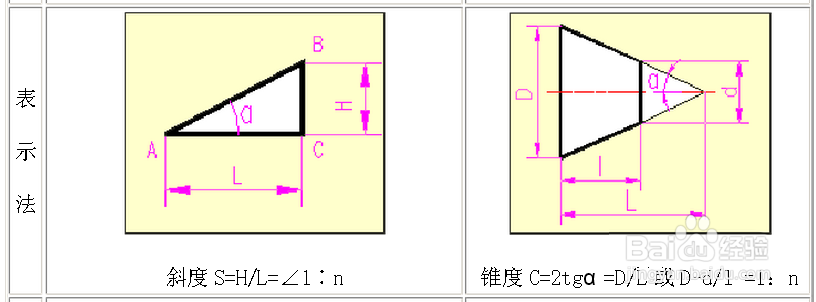

  斜度:表示一直线对另一直线或平面的倾斜程度。

  锥度:指零件表面的锥形程度,其大小为圆锥体的底圆直径与圆锥高度之比,如果是圆台,是底圆直径之差与圆锥高度之比。

CAD中的如何画斜度和锥度

2、二、画出下面的实例

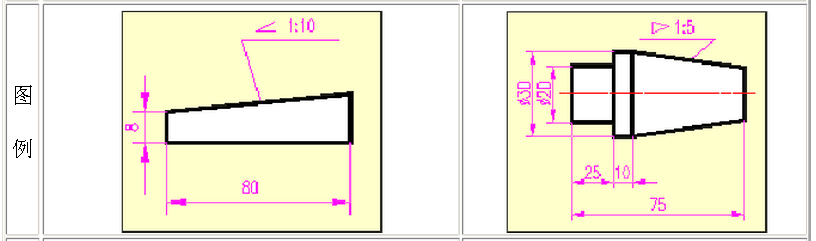

  1、如图画出下面的斜度∠1∶10,锥度1:5

CAD中的如何画斜度和锥度

3、三、斜度画法

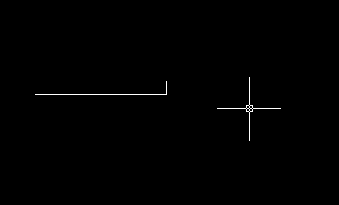

  1、先按照数值画,画出长度为10,高度为1,然后再根据实际长度进行缩放。

CAD中的如何画斜度和锥度

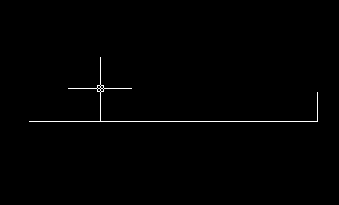

4、用缩放命令,把长度缩放到80,再画高度8。(快捷键sc)

CAD中的如何画斜度和锥度

5、再补画完成。

CAD中的如何画斜度和锥度

6、四、锥度画法

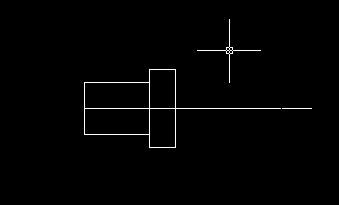

  1、先画左边部分轴径。

CAD中的如何画斜度和锥度

7、锥度1:5,按照上面斜度画法画出1:10,再移动到轴径30的端。

CAD中的如何画斜度和锥度
