Creo怎样导出CAD工程图

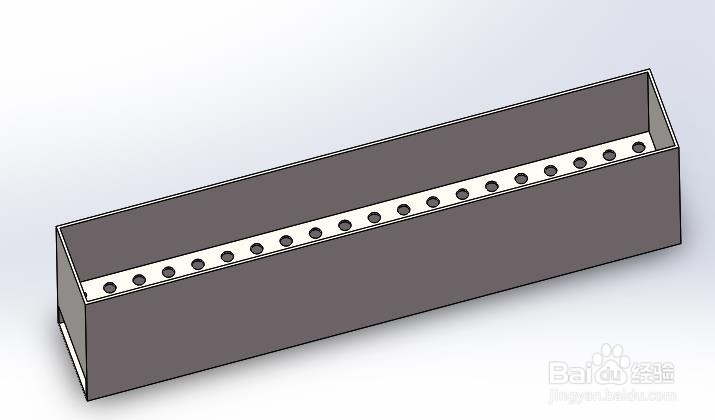

1、首先，打开要转为工程图的三维图，我们以三维图“烤箱”为例。

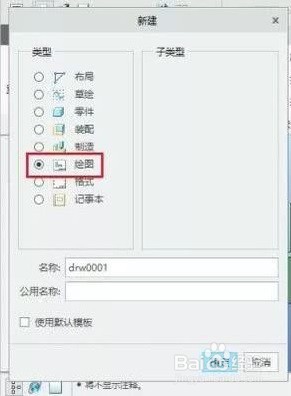

2、打开三维图后，在菜单栏中选择“新建”—“绘图”，点击确定

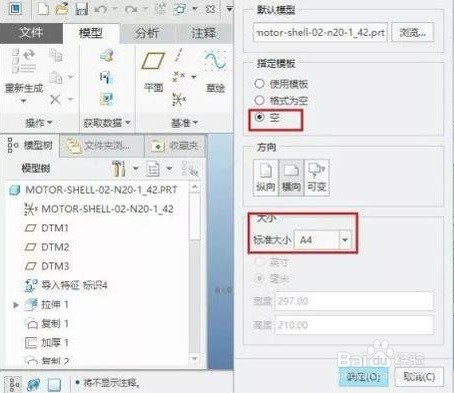

3、在弹出的窗口中，模板选择为“空”，图纸大小选择为“A4”。

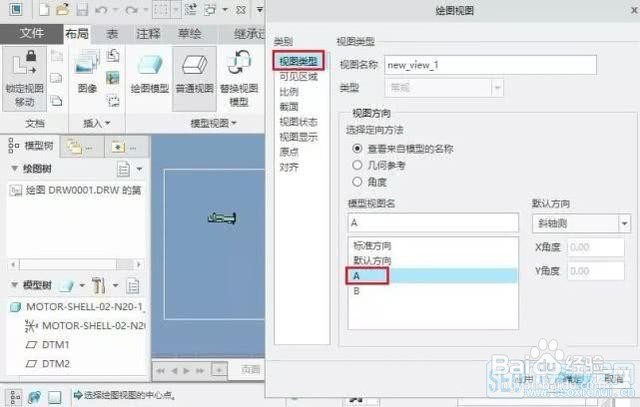

4、在菜单栏点击“普通视图”，选择“无组合状态”，点确定，然后在屏幕上点一下，在视图类型里选择A向视图。

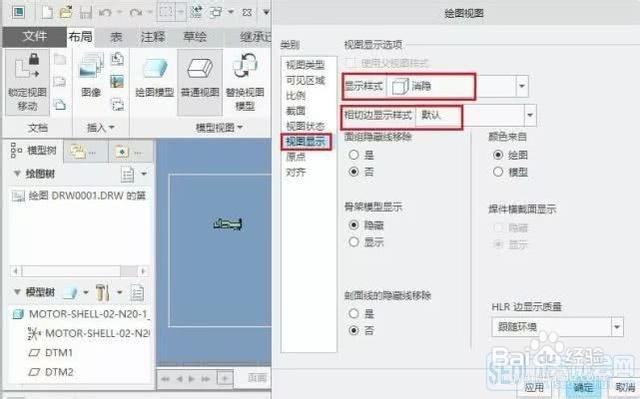

5、在视图显示选项里，将显示样式设为“消隐”，将相切边显示设为“按默认”。

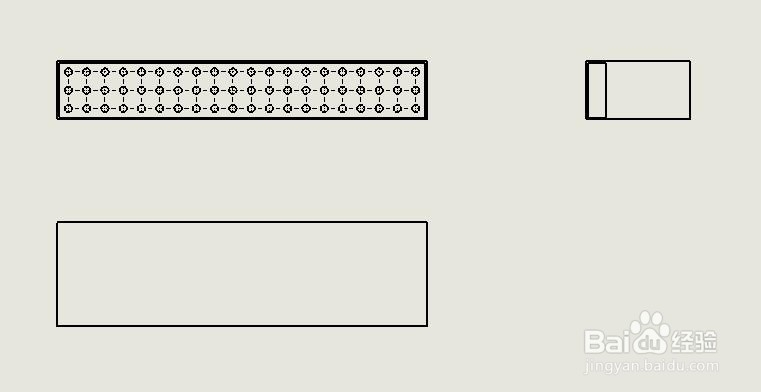

6、其他项根据需要设置，一般可以保持默认，此时点击姑百钠恁确定，即可完成一个视图，接下来选中刚创建的视图，选择投影视图，可以创建俯视图和左视图。

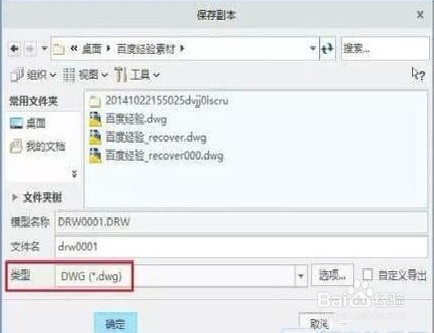

7、在菜单中选择“文件”—“另存为”，将类型设定为dwg格式，点击确定，此时即将Creo三维图导出成了CAD工程图。
