AD中，快速精密调整已铺铜形状和区域

1、打开目标PCB文件，选择铺铜区域，右键进入“属性”菜单，取消“锁定元素”和“锁定”两个选项，确定进入铺铜作业，将光标放在铺铜边框上，当光标变成双箭头，拖动箭头，即可完成常规铺铜区域的放大与缩小。

2、下面进入精密调整铺铜区域和形状，英文输入法状态下，按快捷键E->M->G,选择需要需要调整的铺铜区域，该铺铜区域反选，并显示出边框节点。

3、强调，注意，调整技巧和细节均在此处：

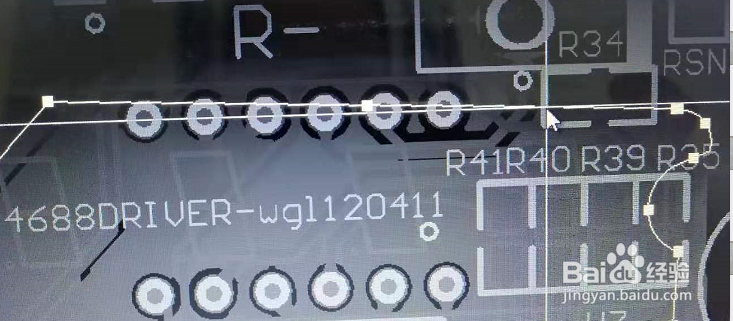

1.鼠标点击拐角处或两端编辑点，可以自由拖动该处形状，

2.鼠标点击中间区编辑点，会两在中间编辑点的两侧各生成一个编辑点，可以自由拖动，只要是单击中间编辑点，都会额外再生成编辑点，拐角处或两端的编辑点不会生成新的编辑点，

1、单击编辑点后，按“Del”键，可以删除该编辑点后面的编辑点（按铺铜时建立多边形的先后顺序），

4.单击边线，可以拖动在水平或竖立方向拖动该边界。

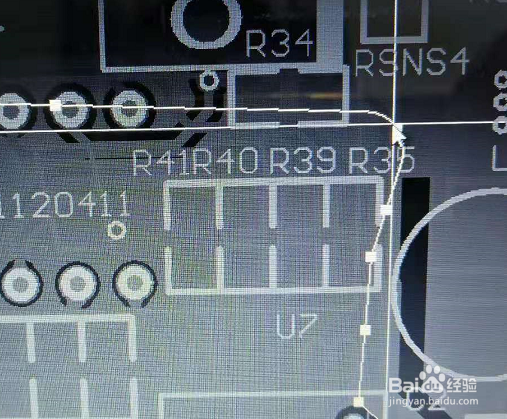

5.按住“shift+A”快捷键，单击拐角编辑点，可以把该点变成圆弧。

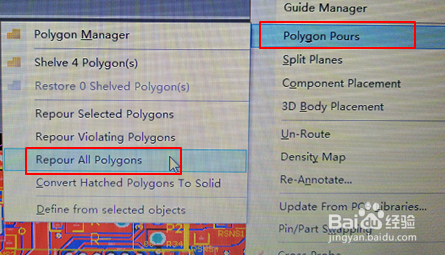

2、调整完各边界点，按鼠标右键确认，然后按"T->G",在弹出的菜单中，选择“Repour All Polygons”,完成铺铜更新调整。
