教你快速上手HT2533指针式绝缘电阻测试仪

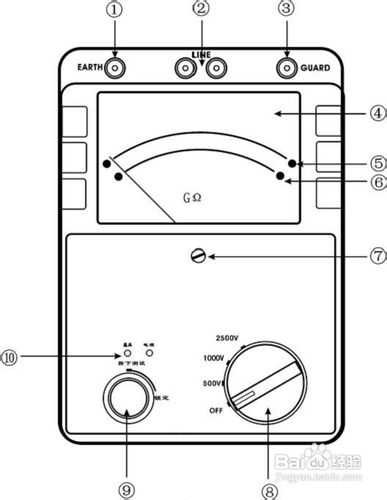

1、仪表结构图如图所示：

2、结构说明：(1)地端（EARTH）接于被碍测行臬试设备的外壳或地上。(2)线路端（LINE）高压输出端口，接于被试设备的高压导体上。(3)屏蔽端（GUARD）接于被试设备的高压护环，以消除表面泄漏电流的影响。(4)双排刻度线上档为绿色：500V/0.2GΩ～20GΩ，1000V/0.4GΩ～40GΩ，2500V/1GΩ～100GΩ。下档为红色：500V/0～400MΩ，1000V/0～800MΩ，2500V/0～2000MΩ。(5)绿色发光二极管发光时读绿档（上档）刻度。(6)红色发光二极管发光时读红档（下档）刻度。(7)机械调零调整机械指针位置，使其对准∞刻度线。(8)波段开关可实现输出电压选择，电池检测，电源开关等功能(9)测试键按下开始测试，按下后如顺时针旋转可锁定此键（10）状态显示灯可显示高压输出，电源工作状态，充电状态等信息

3、准备工作：拆除蹲赓忧甘被试设备电源及一切对外连线，并将被试物短接后接地放电1min，效验仪表指针在无穷大上，否则需调整机械调零螺丝⑦。将高压测试线一端（红色）插入②LINE端，另一端接于或使用掎孢豳穆挂钩挂在被试设备的高压导体上，将绿色测试线一端插入③GUARD端，另一端接于被试设备的高压护环上，以消除表面泄漏电流的影响

4、开始测量：转动波段开关接通电源，转动波段开关，选择需要的测试电压，按下或锁定测试键⑩开始测试。这时测试键上方高压输出指示灯发亮并且仪表内置蜂鸣器每隔1秒钟响一声，代表LINE②端有高压输出。

5、当绿色LED亮,在外圈读绝缘电阻值(高范围);红色LED亮,则读内圈刻度。测试完后,松开测试键⑩，仪表停止测试，等待几秒钟,不要立即把探头从测试电路移开。这时仪表将自动释放测试电路中的残存电荷。
