怎么做碳纤维加固？碳纤维加固施工技术

1、碳纤维与传统的加大混凝土截面或粘钢混凝土补强相比，具有节省空间，施工简便，不需要现场固定设施，施工质量易保证，基本不增加结构尺寸及自重，耐腐蚀、耐久性能好等特点。另外，采用该工法，可大大提高建筑物的使用寿命，降低加固成本。因此，碳素纤维作为划时代的补强材料，而备受青睐和关注。

2、抗拉强度高，是同等截面钢材的7-10倍。

3、重量轻，密度只有普通钢材的1/4。

4、耐久性好，可阻抗化学腐蚀和恶劣环境、气候变化的破坏。

5、加固施工方便快捷、省力节时、施工质量易于保证。

6、适用范围广，混凝土构件、钢结构、木结构均可进行加固。可大幅度提高构件的承载能力、抗震性能和耐久性能。

1、混凝土结构物、桥梁及建筑物的梁、柱、面板加固。

2、隧道、港湾设施、烟囱、仓库、厂房的加固。

3、受盐害的混凝土、桥梁以及河川构造物的防护和加固。

1、混凝土表面处理

2、将混凝土构件表面的残缺、破损部分清除干净。

3、对经过剔凿、清理和露筋的构件残缺部分，进行修补、复原。

4、裂缝修补：缝宽小于0.2mm的裂缝，用环氧树脂进行表面涂刷密

封；大于0.2mm的裂缝用环氧树脂灌缝。

5、打磨：将构件表面凸出部分（混凝土构件交接部位、模板的接槎等）打磨平整，修复后的构件表面尽量平顺。

6、清洗打磨过的构件表面，并使其充分干燥。

7、缺陷部位涂刷底胶

　将配好的底胶（粘结剂），用涂刷均匀于缺陷部位的砼表面。

8、构件表面残缺面的修补

用环氧腻子对构件表面残缺面的修补是十分重要的一步，要点如下：

9、腻子主剂、固化催进剂、固化剂按规定比例称量准确，装入容器，用搅拌器搅拌均匀。

10、构件表面凹陷部位用环氧腻子填平，修复至表面平整。在残缺修补中使用环氧腻子时，要在气温-5℃以上，相对湿度小于85%的条件下施工。腻子涂刮后，表面仍存在的凹凸糙纹，应再用砂纸打磨平整。

11、涂刷底胶

将配好的底胶（粘结剂），用滚筒均匀涂刷于需要粘结的砼表面。

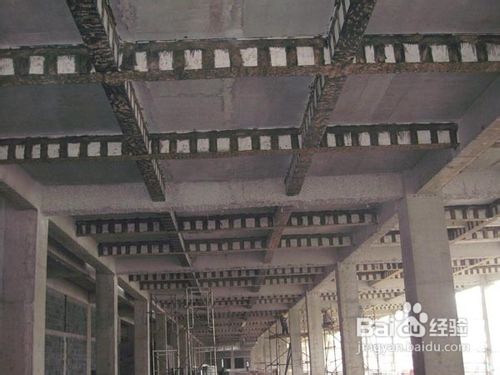

12、粘贴碳纤维

　粘贴碳纤维材料之前，首先应确认粘贴表面干燥。气温在-10℃以上，相对湿度RH＞85%时，如无有效措施不得施工。

为防止碳纤维受损，在碳纤维材料运输、储存、裁切和粘贴过程中。应用钢直尺与壁纸刀按规定尺寸切断碳纤维材料，每段长度一般以不超过6m为宜。为防止材料在保管过程中损坏，材料的裁切数量应按当天的用量裁切为准。

碳纤维纵向接头必须搭接20cm以上。该部位应多涂树脂，碳纤维横向不需要搭接。其施工工艺要点如下：

13、粘贴树脂的主剂、固化催促剂和固化剂应按规定的比例称量准确，装入容器，用搅拌器搅拌均匀。一次调和量应以在可使用时间内用完为准。

14、粘贴时，在碳纤维和树脂之间尽量不要有空气。可用罗拉（专用工具）沿着纤维方向在碳纤维材料上滚压多次，使树脂渗浸入碳纤维中。

15、养护

粘贴碳纤维材料后，需自然养护1-2小时达到初期固化，应保证固化期间不受外界干扰和碰撞。

16、

17、涂装

18、 若加固补强构件需要防火时， 可在树脂固化后涂刷耐火涂层。涂装应在树脂初期固化后进行，并应遵守所用涂料的相关标准和施工规定。

1、碳纤维单向织物布复合材，200克，300克，以及碳纤维条形板

2、S玻璃布，300克--450克

3、E玻璃纤维单向织物（布）300克--450克

4、改性环氧树脂，用于粘接纤维布

5、碳纤维板，分1.2mm和1.4mm厚两种。
