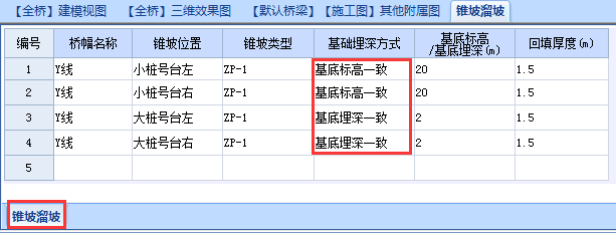

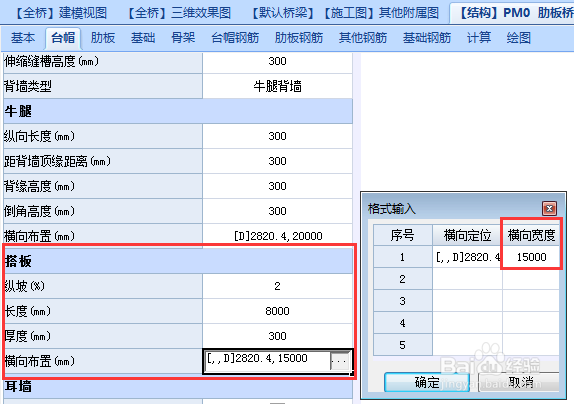

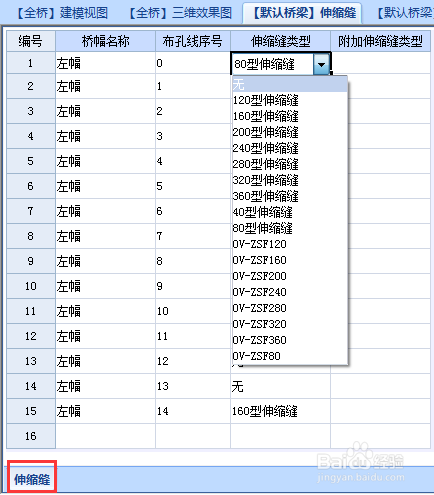

方案设计师里面如何设置附属结构模型

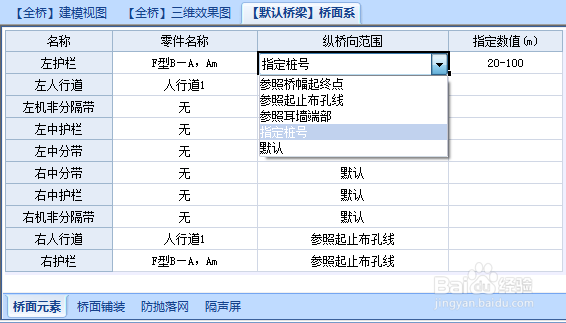

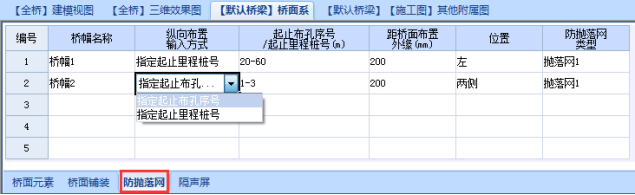

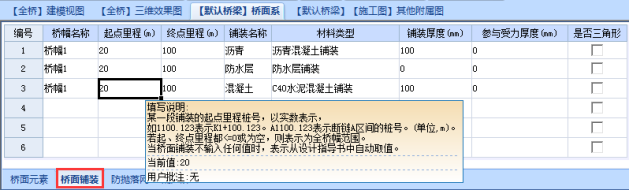

1、双击树形菜单下的“桥面系”，选择“桥面元素”，如图所示，在对应的护栏行中选择零件名称（这里的零件名称对出图没有影响，只需保证不是“无”即可）

2、然后选择纵桥向布置范围：1）参照桥幅起终点——护栏在桥幅起终点之间满布；2）参照起止布孔线——护栏在布孔线起止点之间满布；3）参照耳墙端部——护栏在桥梁两端桥台的耳墙端部之间满肯荟卯混布；4）指定桩号——直接指定护栏布置的桩号范围。当选择“指定桩号”时，应在下一列输入指定数值。

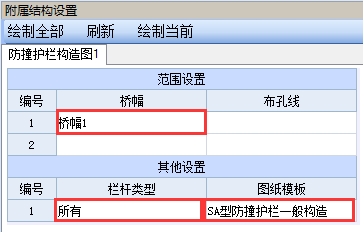

3、完成之后，双击“其他附属图”，进入出图界面，如图所示，添加“防撞护栏构造图”，依次选择对应桥幅、栏杆类型和图纸模板，这里栏杆类型选择“所有”，图纸默认模板目前只有SA型护栏一种。单击“绘制当前”即可出图。

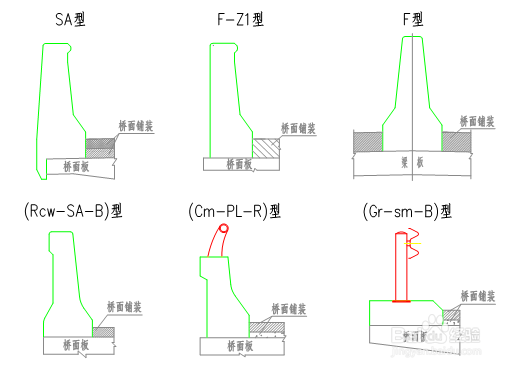

4、护栏钢筋的建模方法和出图设置界面同护栏构造相同，只是模板有所不同，护栏钢筋的模板目前有6种，如图所示。

5、人行道板的建模方法和出图设置可参照护栏构造，默认模板共有三个：1.75m宽正交人行道、1.75m宽斜交人行道、2.3m宽正交人行道。

6、如需进一步查看出图结果，可在项目文件目袄嬖艽蛞录——Drawing——相应的附属结构图文件夹下找到，这里，打开“桥梁附属图##防撞护栏钢筋图1”文件磲稷怡棍夹，出现三类文件形式，其中后缀为“.dxf”的是最终的CAD图纸文件，“.grh”为图形比对文件，“.docx”文件为变量计算文件、排图文件以及工程量汇总文件。
