频率计如何使用

由于墙绅褡孛数字集成电路技术的飞速发展，为数字电路提供时钟和脉冲的晶振变得越来越重要，为了方便测试晶振的频螟苋镔柞率，频率计应运而生。频率计是一个重要参量应用计数法原理制成的数字式频率测量仪器，具有精确度高，测频范围宽，便于实现测量过程自动化等一系列突出特点，频率计操作简单，测试方便，下面讲讲如何使用频率计

工具/原料

频率计

一. 功能介绍

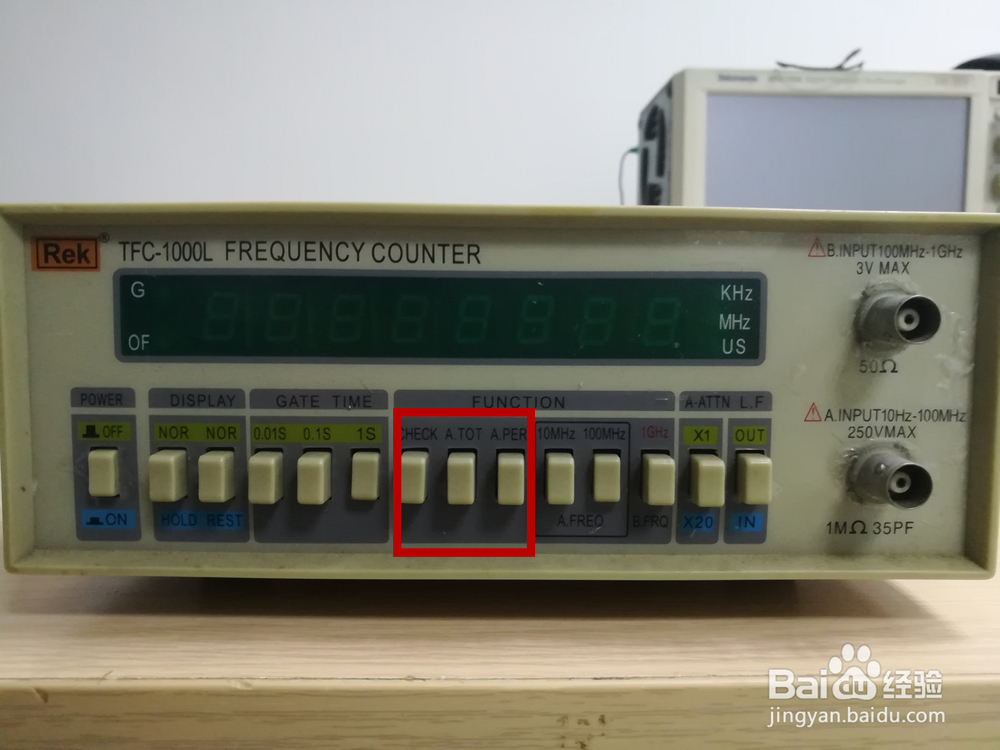

1、频率计分为3个部分，显示屏，输入端口和按键功能区，想要使用就必须知道每个部分功能是做什么的。

2、POWER”电源开关。按下按钮电源打开，仪器进入工作状态，释放则关闭整机电源。HOLD”保持功能键。按钮按下后仪器将锁定在当前的工作状态，显示也将保持不变。按钮释放后仪器进入正常工作状态。“O.O1s”闸门时间0.01s选择键。按钮按下测量结果将显示六位。RESET复位键，将数据清零复位

3、0.01s”闸门时间0.01s选择键。按钮按下测量结果将显示六位，0.1s”闸门时间0.1s选择键。按钮按下测量结果将显示七位。 “1s”闸门1s选择键。按钮按下测量结果将显示八位

4、CHECK检查键，检查频率计是否正常AP苇质缵爨ER”A通道周期测量选择键。按钮按下并且选择闸门时间键按下，就可以从A通道进行周期测量了“ATOT”计数功能键。计数时只能对A通道进行计数。计数键按下后，计数器开始工计数，并将计数结果实时显示出来。按下TOLD键（保持功能键）计数显示将保持不变，此时计数器仍在计数。释放HOLD键后计数显示则与计数同步。当计数功能键释放时计数显示将保持，再次按下计数功能键计数器将清零并从零开始计数。

5、FA”A通道频率测量选择键。按钮按下并且选择闸门时间键按下，就可从A通道进行频率测量了。FB”B通道频率测量选择键。B通道只能进行频率测量，按钮按下并且选择闸门时间键按下，就可以从B通道进行频率测量X20”衰减功能键。此按钮只在A通道测量时使用，按钮按下后输入信号被衰减20倍。

6、A通道输入端。被测信号频率为10 Hz-100MHz接入此通道进行测量。B通道输入端。被测信号频率为100MHz-1GHz接入此通道进行测量。

二. 测试

1、根据测试需要选择A,B通道，接上探笔，选择频率范围和GATE time，按下开关，打开频率计

2、一，将探笔置于需要测试的晶振上，读出数值，按下hold键
