新风系统设计选型教程

一套好的通风系统，首先得保证足够的风量，且不能对室内的原有艨朵娈醒温度有较大的影响，其次，空气的流向必须是科学合理而有序列的，还有一点，通风的时间，因为我们每个人1天24小时都在不停的呼吸，随时都需要新鲜的空气，所以，我们的通风也必须保证1天24小时能够不间断运行。设计师事先需要掌握的信息：主机位置是否有规定？卫生间是否下沉？吊顶空间？主机排至外墙还是风道？风道尺寸？楼层总数？毛坯还是精装？管道是否能出卫生间？新风口采用墙式还是窗式？窗式是否有副框？宽度？管径是否有限制？换气次数是否有要求？造价、通风效果如何平衡？

一、设计三大原则

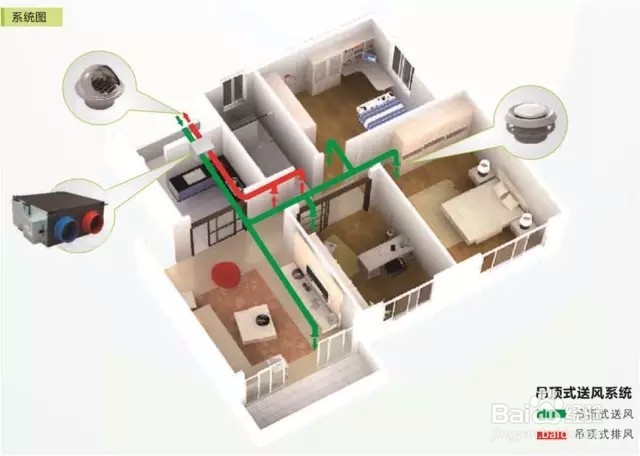

1、原则一定义新风路径----- 新风从空气较洁净区域进入，由污浊处排出。一般污浊空气从浴室、卫生间及厨房排出，而新鲜空气则从起居室、卧室等区域送入。

2、原则二确定住房内最小新风量 -----以满足人们日常工作、休息时所需的新鲜空气量。按国家通风规范，每人每小时必须保证30立方米。

3、原则三定义新风时间 ----保证新风的连续性，一年365天，一天24小时连续不间断通风。

二、新风量的确定

1、最小换气次数法行业标准： 0.6~1.2次换气最小新风量m³/h=面积m²*层高m*换气次数（0.6-1.2次）新GB50736-2012标准规定，居住建筑最小换气次数宜参考下表:

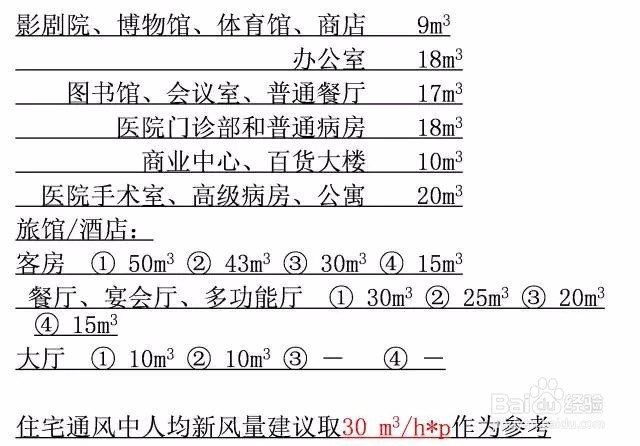

2、最小新风量法最小新风量m³/h=每人所需最小新风量m³/h*住宅人数

三、管道内风速的确定

1、三、管道内风速的确定根据【GB50736-2012《民用建筑供暖通风与空气调节设计规范》】——风管内空气流速为主管3.5m/s，支管3m/s。风速=总风量/风管面积（风管截面圆形的面积）

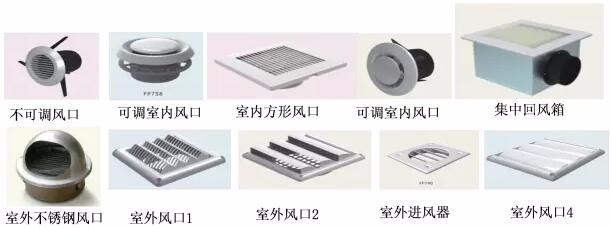

四、风口选型

1、风口面积=风口风量/风口风速（风口风速一般按照2~3m/s计算）
