汽车防盗器安装接线图

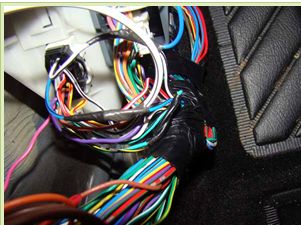

1、打开汽车方向盘左下方装饰板，找到保险盒，防盗器开白黑线接原车的蓝黑线。(如下图)

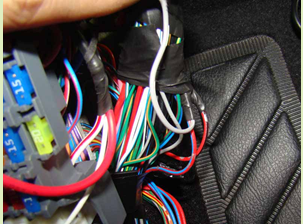

2、同样是在保险盒里面，汽车白色线接防盗器中控盒里焊线。(如下图)

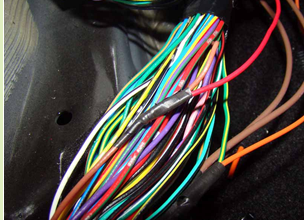

3、防盗器马达里的黑白色开锁线接原车红黑线。(如下图)

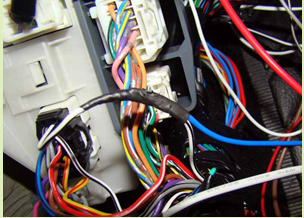

4、防盗器里马达关锁线接原车的红蓝线。(如下图)

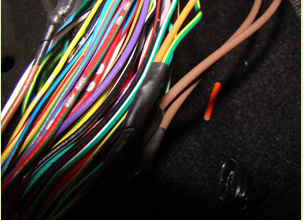

5、防盗器里蓝色边门线接原车白黑线。(如下图)

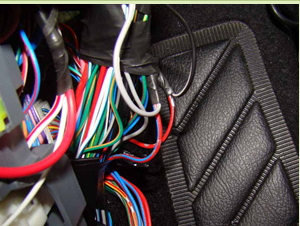

6、打开汽车左前门的迎宾踏板，防盗器两条棕色转向灯线接原车绿黄线和绿白线。(如下图)

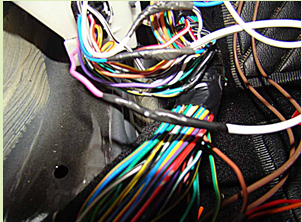

7、防盗器里红色是行李箱检测线接原车棕色线。(如下图)

8、防盗器橙色是脚刹线接原车绿黄色线。(如下图)

9、汽车在方向盘左下方保险盒位置，防盗器白色ACC线接原车粗蓝色线。(如下图)
