音叉液位开关工作原理及安装说明(附产品尺寸图)

1、工作原理：

       Ring-11音叉液位开关采用压电器件实现叉体的振动驱动与检测。当叉体与被测液体接触时，叉体的谐振频率明显降低，振动频率的变化直接反应在压电检测器件的输出信号上，检测电路对频率的变化进行判别并输出一个开关信号。

2、安装方法之安装方向：

      安装Ring-11音叉液位开关时，应使叉体面和液体升降或流动保持方向一致，可以避免由于介质对叉体的阻力而产生的测量误差，如下图1所示：

3、安装方法之避开入料口:

      在选择Ring-11音叉液位开关安装位置时，应避免由于安装在入料口位置而造成的测量误差，甚至损坏仪表。如下图2所示：

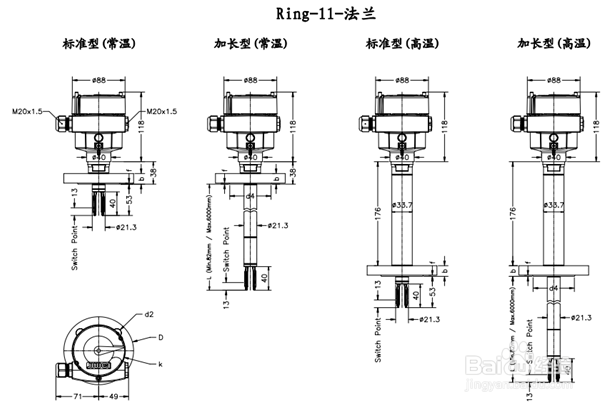

4、产品尺寸图:见下图
