LED电路符号

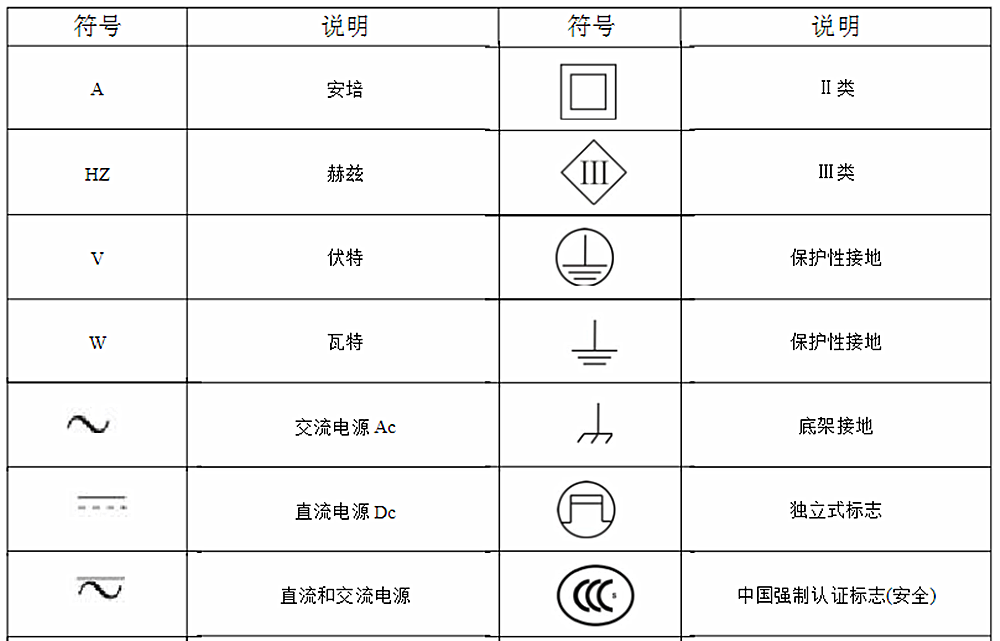

一、LED电路符号如下（表一至表四）：

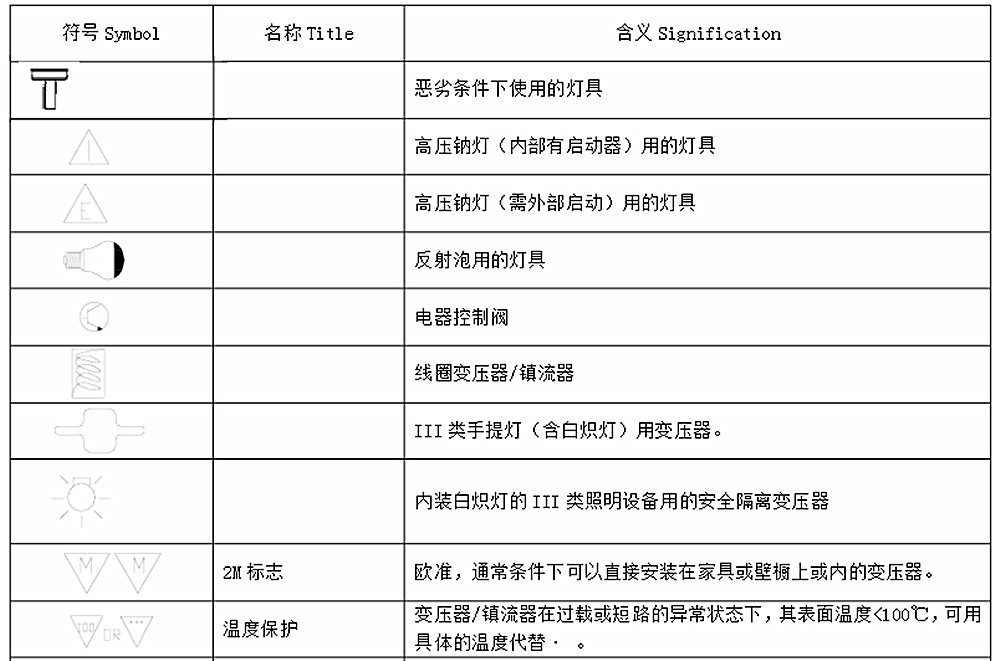

表一

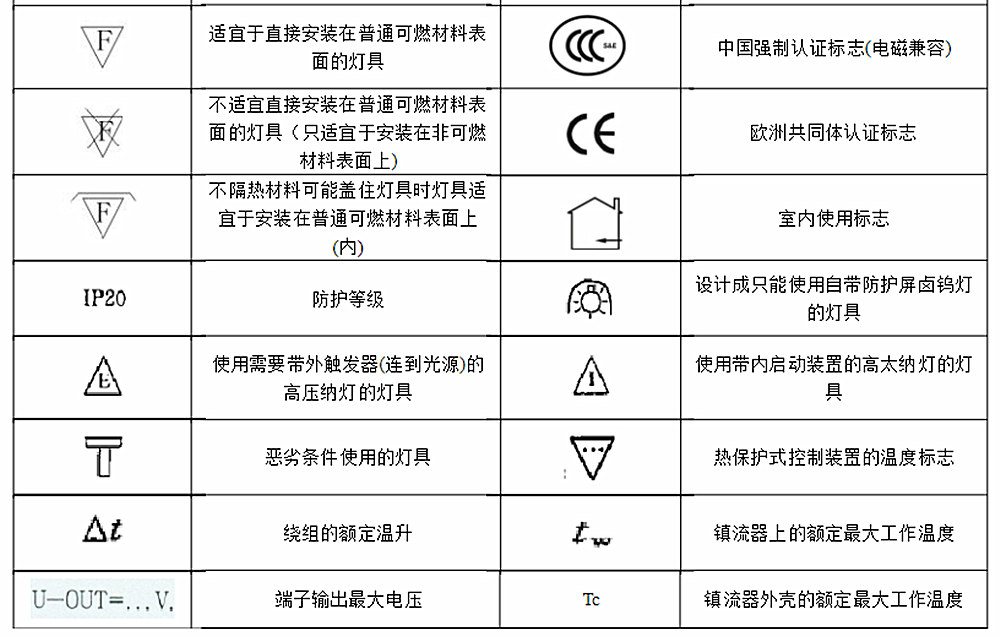

表二

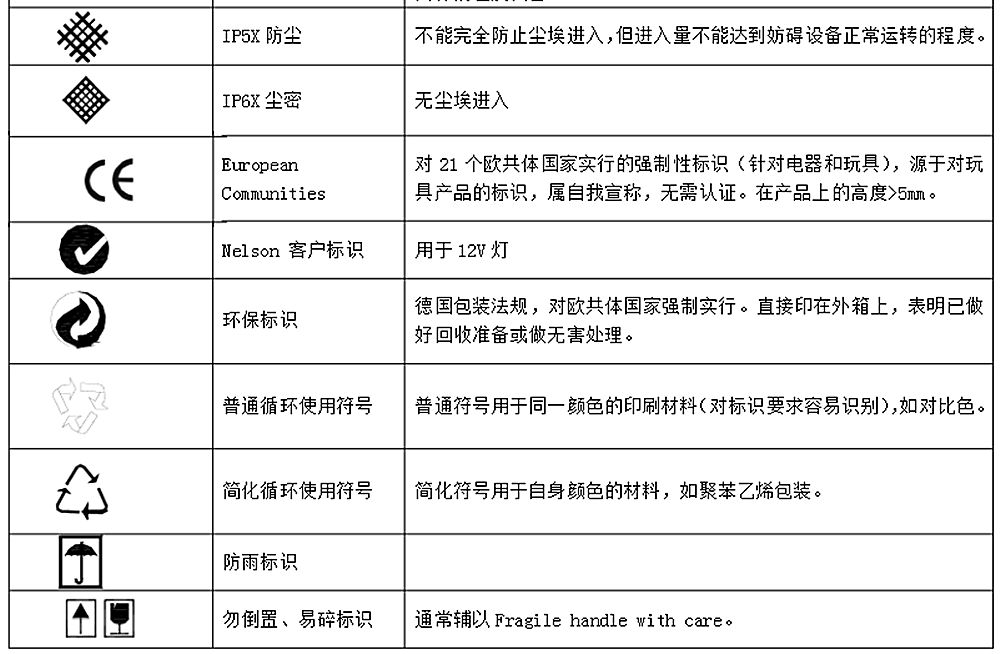

表三

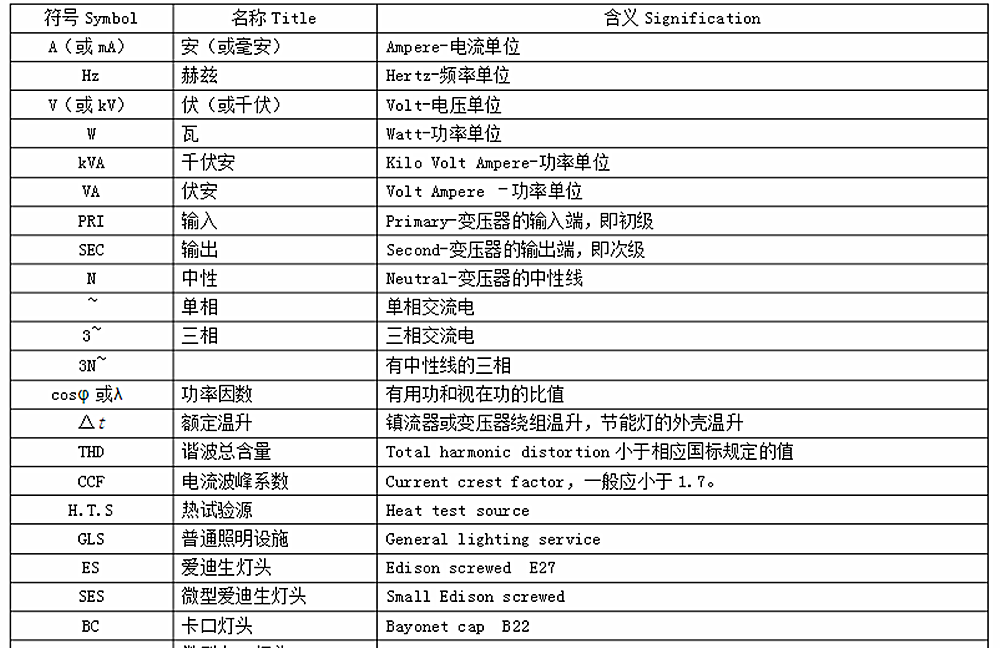

表四

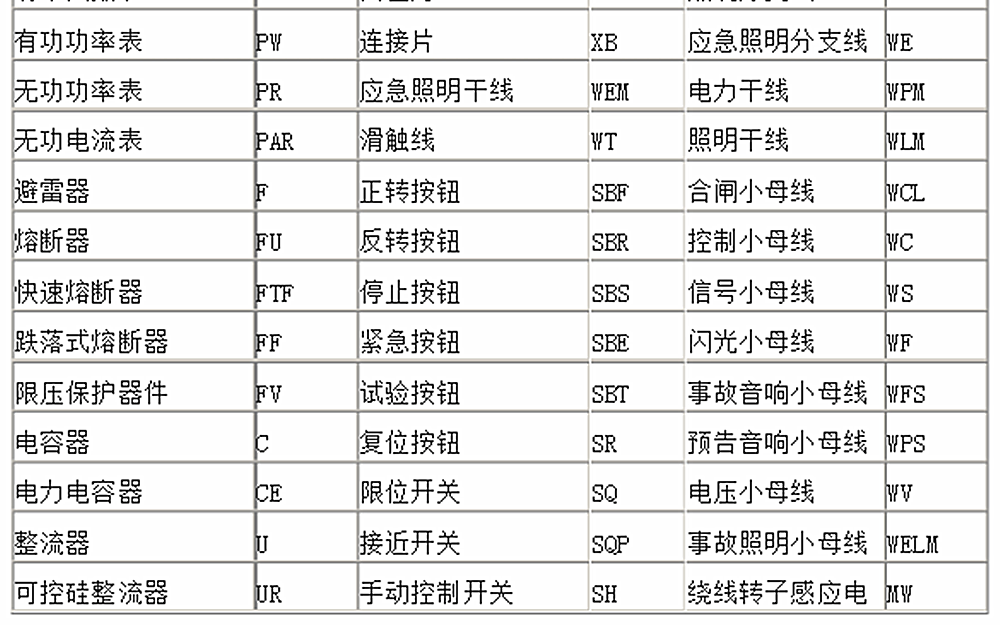

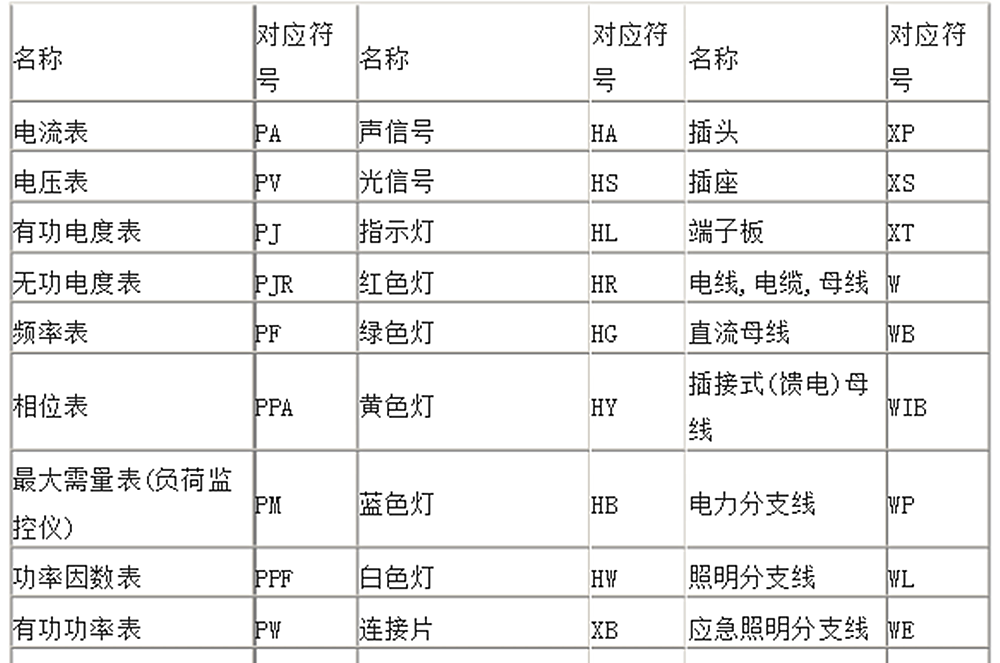

在照明电路图上经常可以看到PA、PV、PW这样的符号，对于新手来说，LED照明电路图符号大全仅是入门级资料。

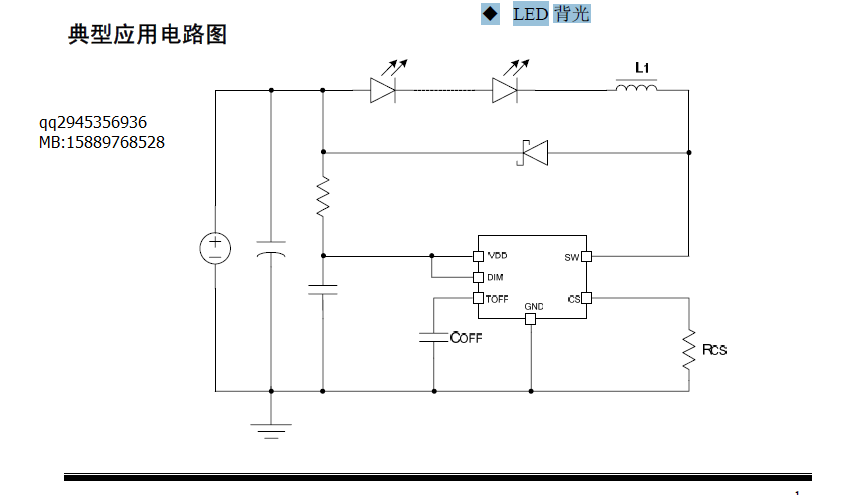

二、LED电路组成：

在需要使用比较多的LED产品时，如果将所有的LED串联，将需要LED驱动器输出较高的电压:如果将所有的LED并联，则需要LED驱动器输出较大的电流。

将所有的LED串联或并联，不但限制着LED的使用量，而且并联LED负载电流较大，驱动器的成本也会增加，解决办法是采用混联方式。

串、并联的LED数量平均分配，这样，分配在一个LED串联支路上的电压相同，同一个串联支路中每个LED上的电流也基本相同，亮度一致，同时通过每个串联支路的电流也相近。

扩展材料：

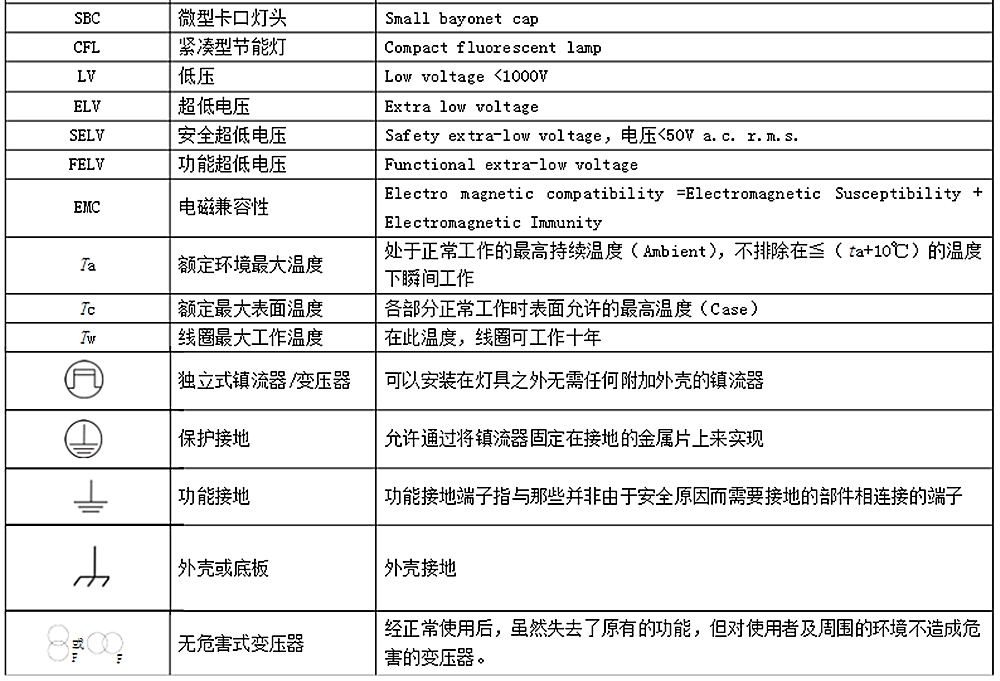

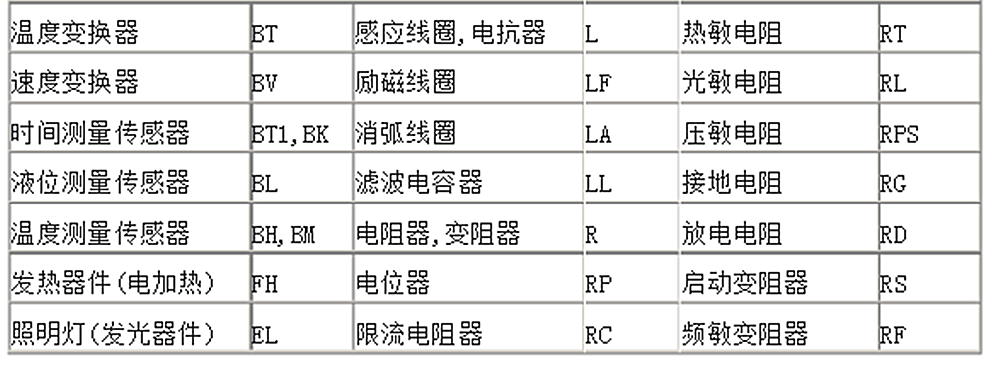

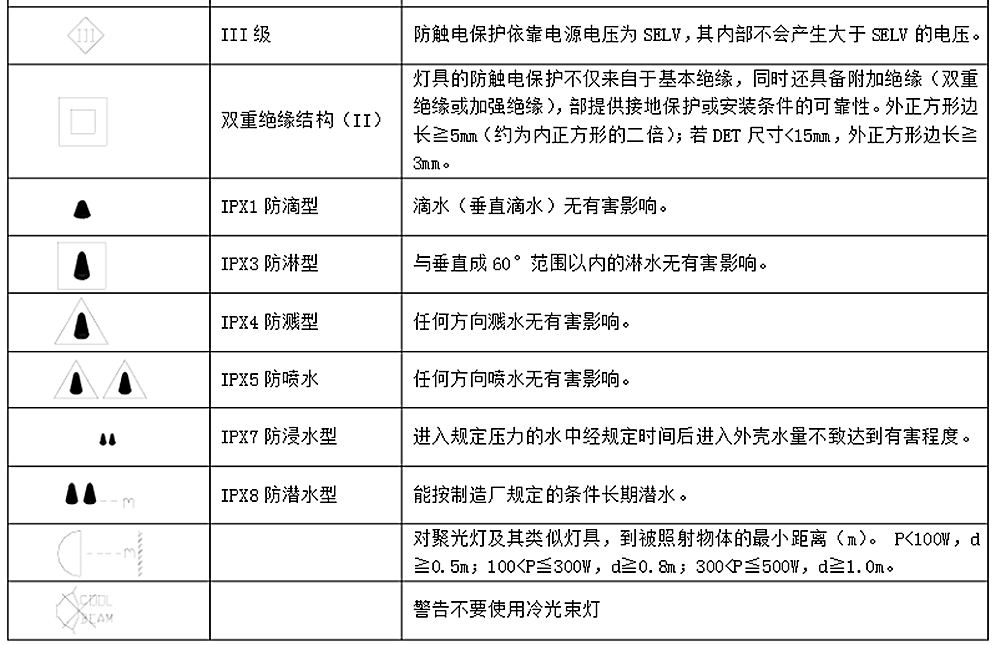

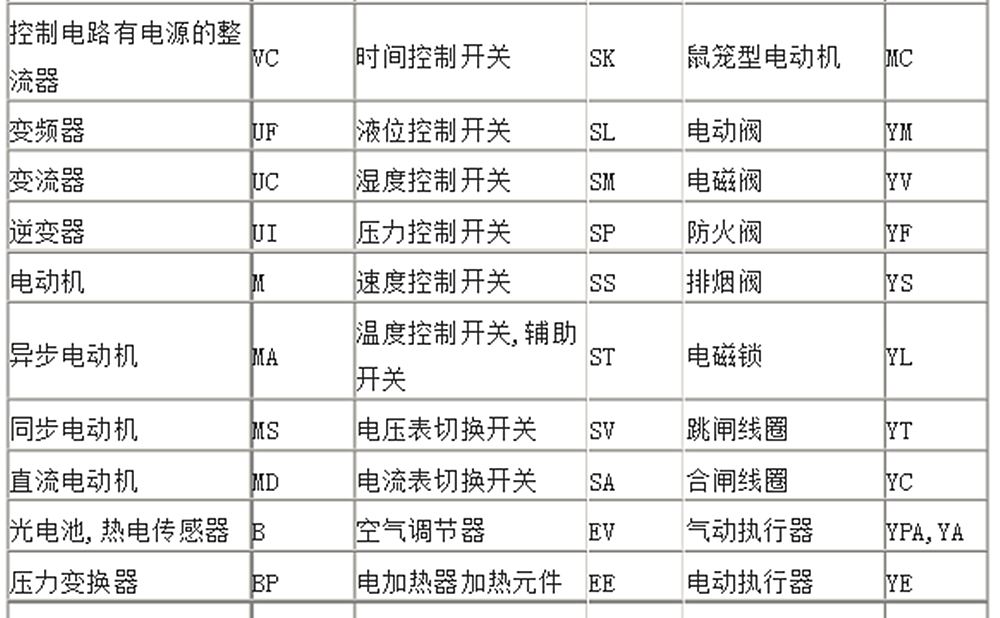

LED相关标志符号（表五至表十二）

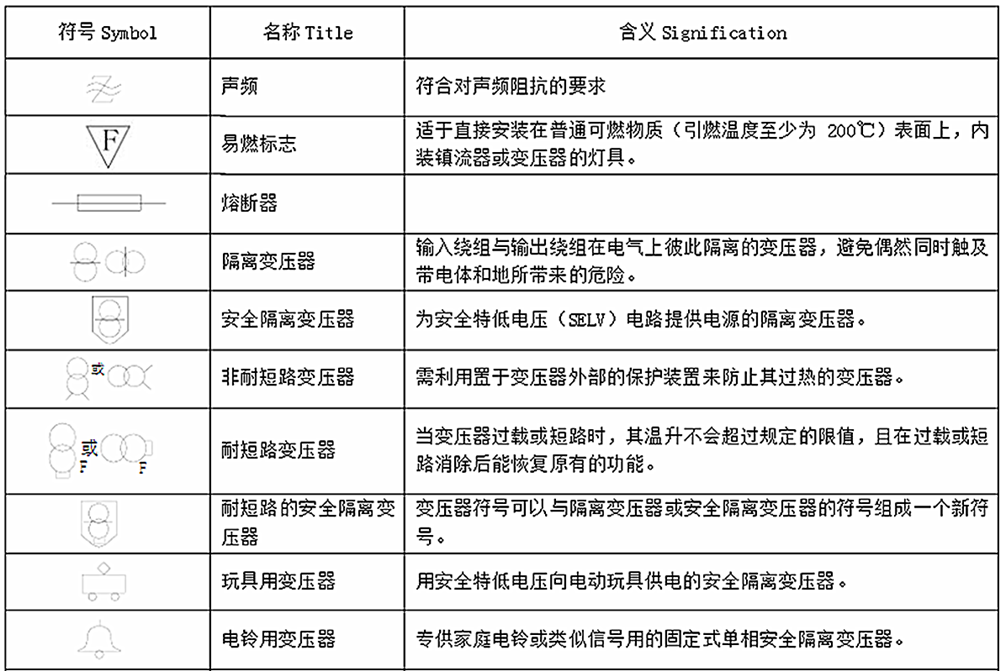

表五

表六

表七

表八

表九

表十一

表十二

参考资料：百度百科-LED照明电路精选图集
