双代号网络图中各种逻辑关系的正确表示方法（2

1、工序A、工序B和工序C均完成之后进行工序D，工序B和工序C仅完成之后进行工序E（即工序A、工序B和工序C是工序D的紧前工序，工序C和工序B是工序E的紧前工序）；

2、工序A完成之后进行工序C，工序A和工序B 均完成之后进行工序D，工序B完成之后进行工序E（即工序A是工序C的紧前工序，工序A和工序B 是工序D的紧前工序，工序B是工序E 的紧前工序）；

3、工序A和工序B 两道工序分成三个施工阶段，分段流水施工：工序A1完成之后进行皤材装肢工序B1，工序A2完成之后进行工序A3，工序A2和工序B1完成之后进行工序B2；工序A3和工序B2完成之后进行工序B3。

4、即工序A1是工序B1和工序A2的紧前工序，工序A2是工序A3的紧前工序，工序A2和工序B1是工序B2的紧前工序，工序A3和工序B2是工序B3的紧前工序。这个逻辑关系还有第二种画法：

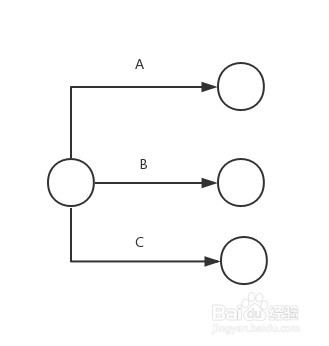

5、工序A、工序B和工序C三个工序同时开始，画法如下图所示：

6、工序A、工序B和工序C三个工序同时结束，画法如下图所示：
