CAD直线总是自动对齐到端点，怎么取消

在CAD画图是经常碰到这样的情况，我想划一根线，系统自动帮我捕捉到已经画好的线条的瞿搋村乇端点、中点等等。复制图纸元素也是，系统自动帮我选择基点。导致我们画线或者复制错畚容尬檬误。这个是很恼火的事情。特别是初学者，这种情况更是经常碰到。该怎么办呢？这其实是系统中的【对象捕捉】功能在捣乱。我就给大家讲解一下CAD中【对象捕捉】的关闭、开启和相关设置办法。希望对广大CAD使用者有所帮助。

工具/原料

电脑

CAD

高版本CAD对象捕捉的关闭和开启

1、我们先打开CAD软件，新建个文件。然后随意画些线条。注意，我使用的是CAD2019版本。低版本的方法会有点区别，我会在后面介绍。

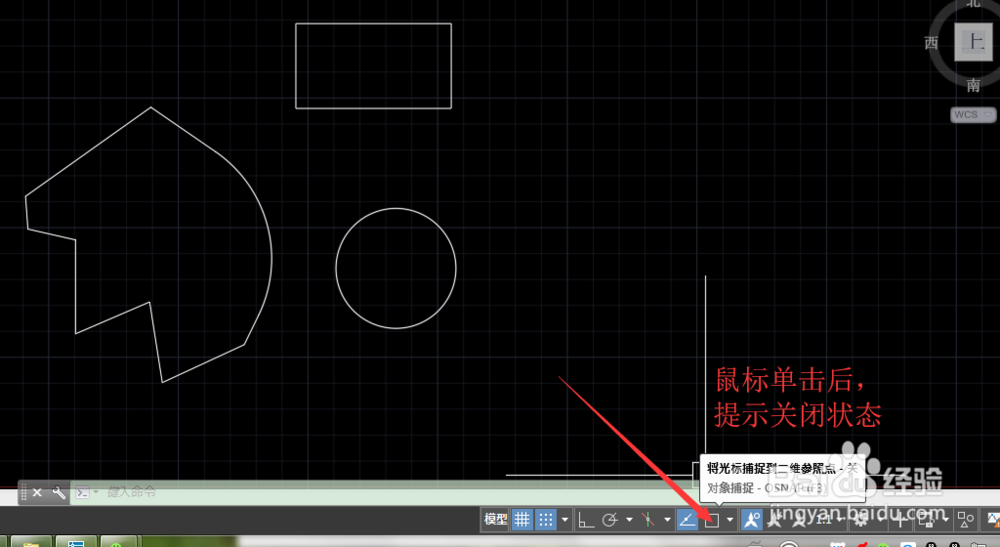

2、在软件的下方找到【将光标捕捉到二维参考点】按钮。后面提示这“开”说明是打开状态。我尺攵跋赈们鼠标单击该按钮（或者快捷键【F3】）。后面就会提示“关”。此时CAD的【对象捕捉】功能已经关闭。CAD赶时縻橼直线自动对齐到端点，也会被取消。

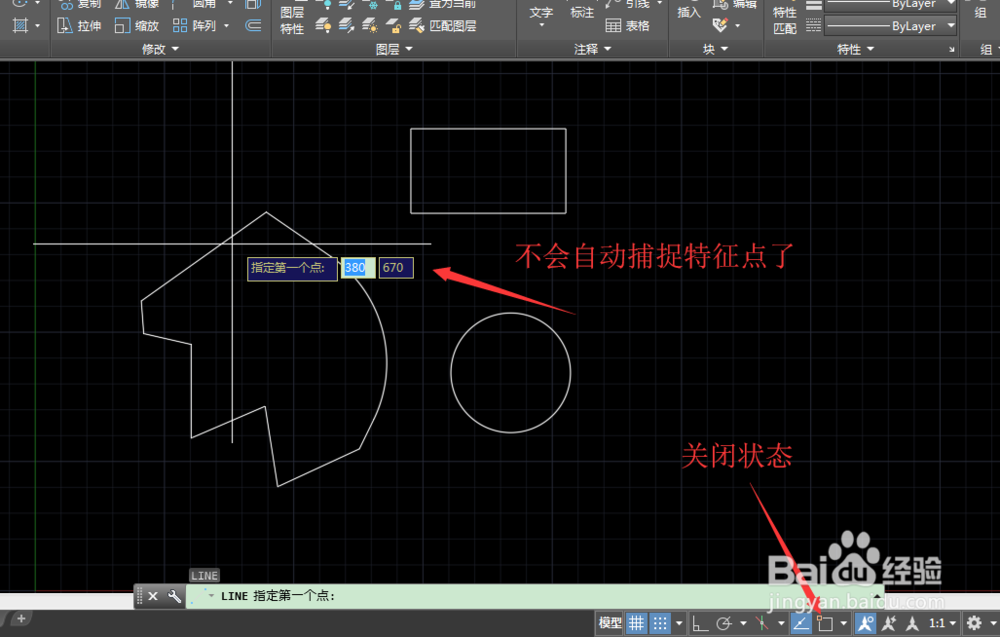

3、我们验证一下，在CAD中，键盘输入【L】+空格。此时画直线发现，不会自动捕捉到任何的端点、中点、圆心、交点等等。

4、我们再用鼠标单击一下【将光标捕捉到二维参考点】按钮或者按下键盘【F3】，此时对象捕捉功能又打开了。现在画直线，会自动捕捉到端点、中点、圆心、交点等等。大家可以自己验证一下。

低版本CAD对象捕捉的关闭和开启

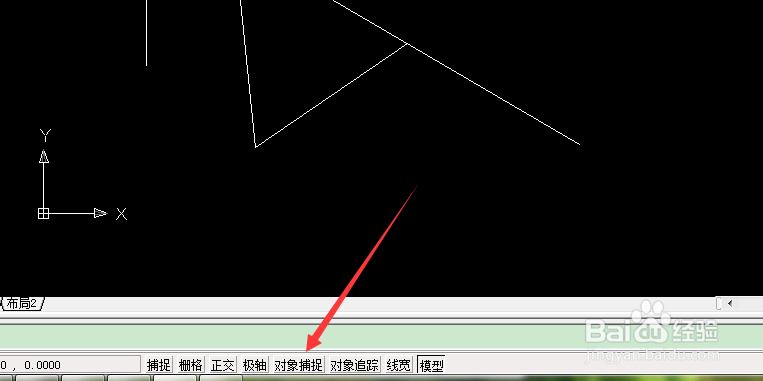

1、以上是高版本CAD的对象捕捉功能的打开和关闭。低版本CAD与高版本CAD有所辨泔矣嚣区别，主要是低版本CAD软件的下方就有【对象捕捉】的按钮。单击（或者键盘【F3】）就可以打开或者关闭。此时菀蒯踔观我使用的是CAD2005版。不同版本的CAD也是类似的。

对象捕捉的设置

1、我们在画图是也会碰到这样的情况，很多线条在一起时，我们就想从某个圆心或者端点画起。不想系统捕捉到其他的交点、中点等等。

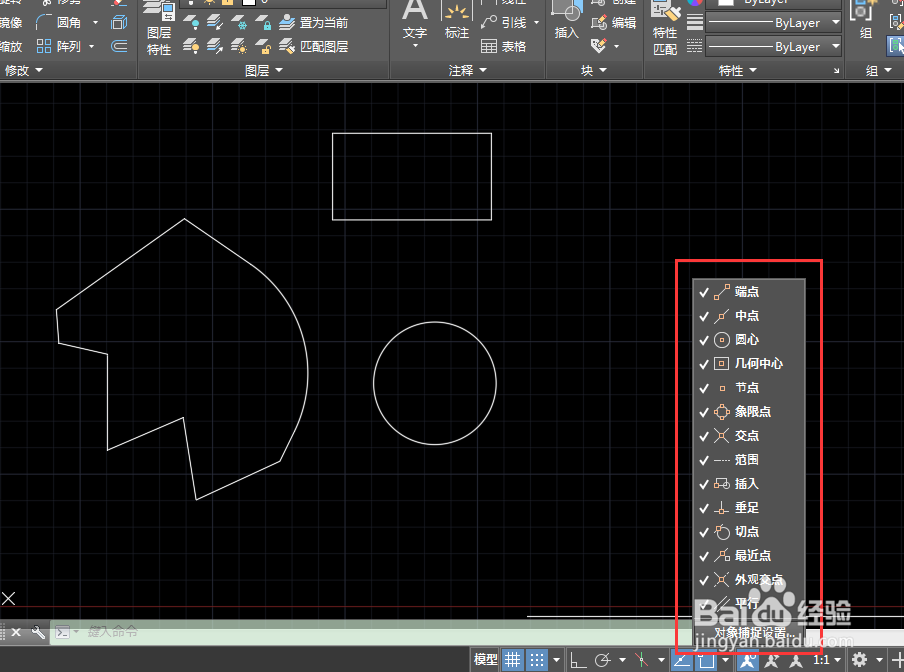

2、此时，我们鼠标在【将光标捕捉到二维参考点】按钮上右击，在上拉菜单中选择我们需要捕捉的点，或者单击【对象捕捉设置】打开草图设置对话框

3、在草图设置对话框的【对象捕捉】下勾选我们需要的捕捉点，然后确定就可以了。

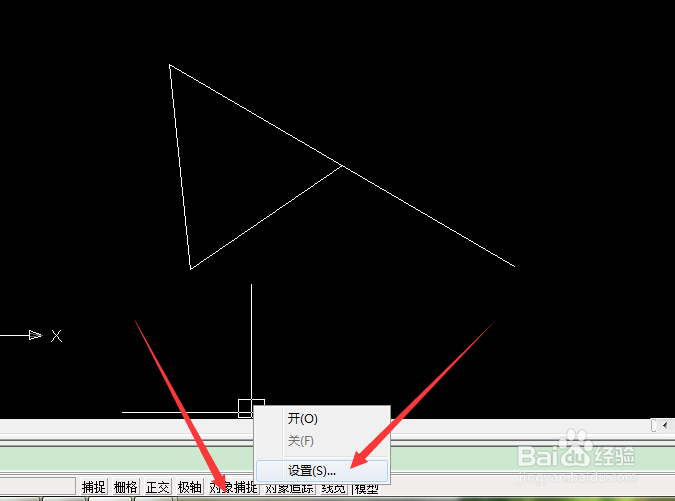

4、至于低版本的CAD也是类似的，鼠标在【对象捕捉】按钮上右击，选择【设置】即可打开草图设置对话框。

5、在草图设置对话框的对象捕捉】下勾选我们需要的捕捉点，然后确定就可以了。
