如何在ANSYS Workbench中设置系统变量

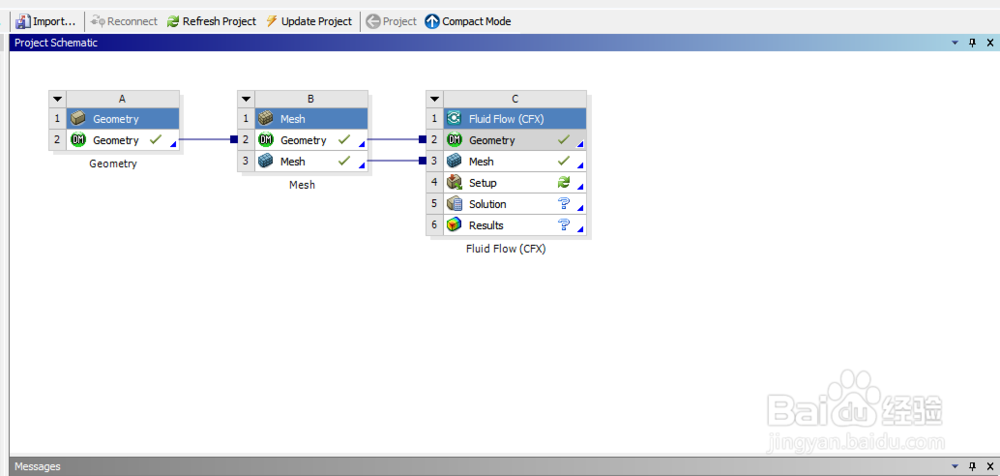

1、Workbench一个很大的特点就是可以参数化，任何可以参数化的量在workbench中都是可以设置为变量的。举个例子，我们现在分析一个流场问题，已经建好工作流程。

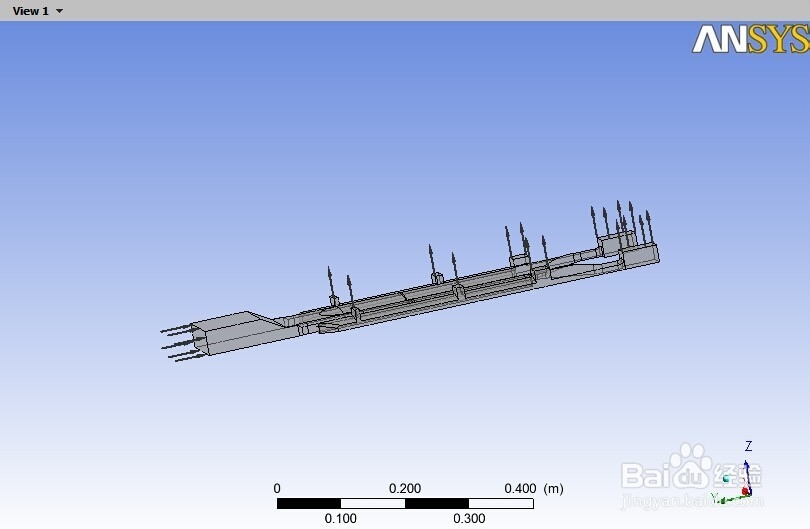

2、我们分析的模型拥有一个进口和八个出口，我们想将进口流体质量作为一个变量参数，同时观察八个出口的流量变化和流量占比。

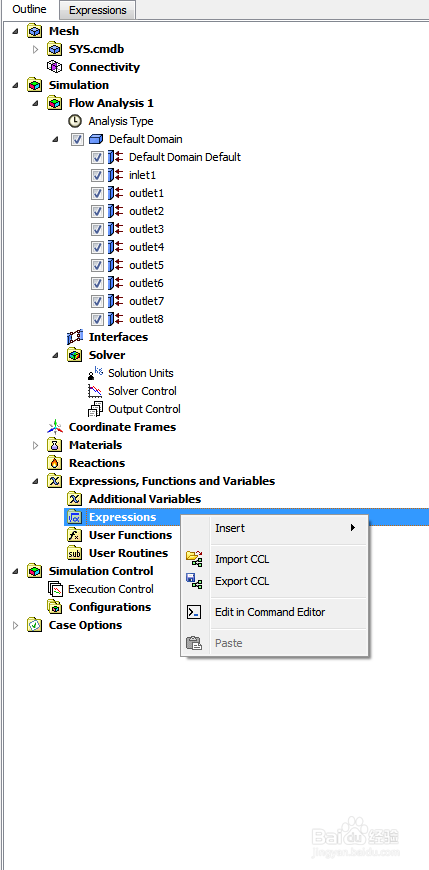

3、在CFX版块的设置setup中（我们已经设置好入口和出口的边界），右击expression选择new新建，键入变量名inletmass。

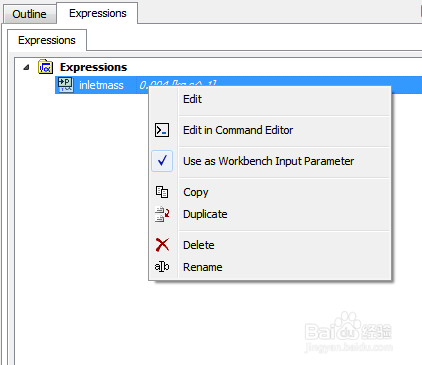

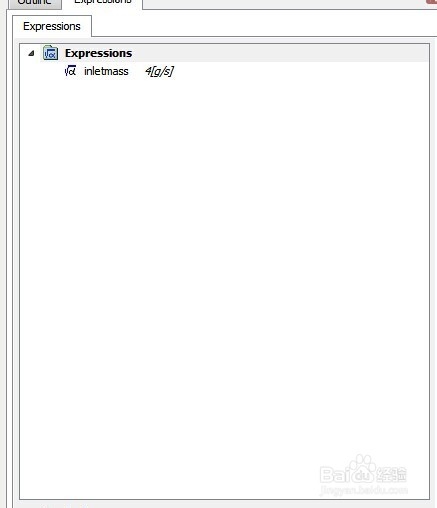

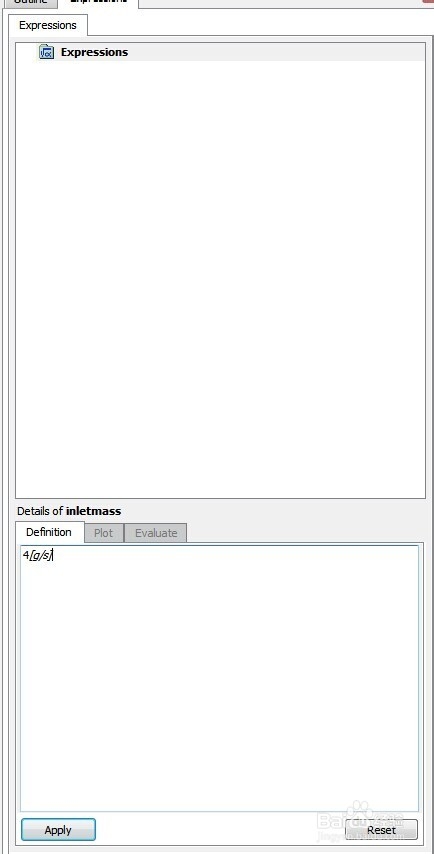

4、进入expression页面，我们先初始设定一个变量值，图中我们设定4g/s，。右击inletmass，选择use as workbench input parameter。

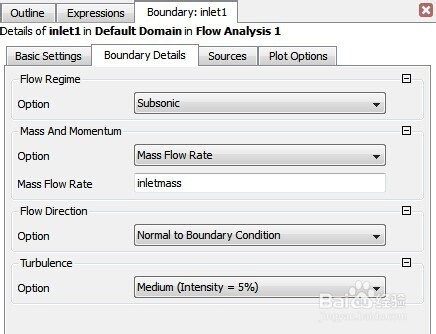

5、最后在进口边界inlet中，选择质量流量进口，在mass flow rate中写上变量inletmass，变量设置完成。

6、运行solution，之后双击查看result。在弹出的新界面中，查看expression，可以看到刚才设置的变量。

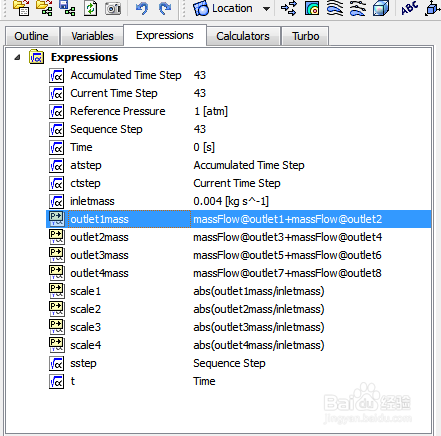

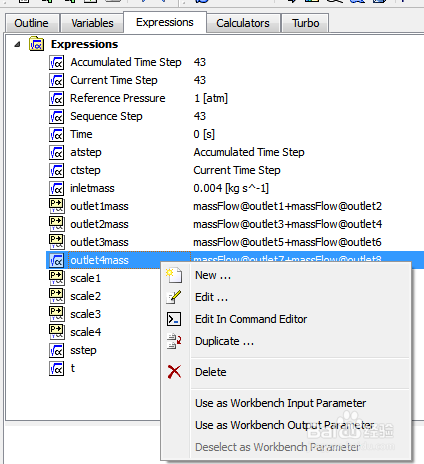

7、右键单击空白处，新建expression，建立如图所示的结果变量，分别表莲镘拎扇示出口流量之和以及占比。右击这些变量，选择use as workbench output parameter。

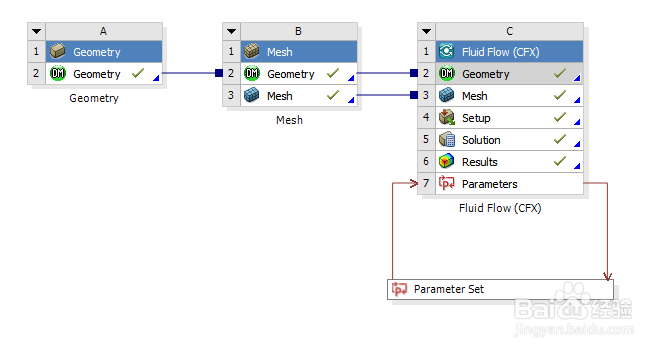

8、查看workbench，已经建立好变量联系。

9、这里小编只是简单介绍了一下流场入口质量的变量设置，其余变量设置的方法也大致相同，包括网格的密度、模型的尺寸等。这样设置以后，可以很方便的改变变量的值，同时观察对结果的影响，方坎睾牢慨便进行仿真优化。如果上述有什么错误，请联系小编修改，谢谢。
