如何用SolidWorks软件绘制硬盘支架

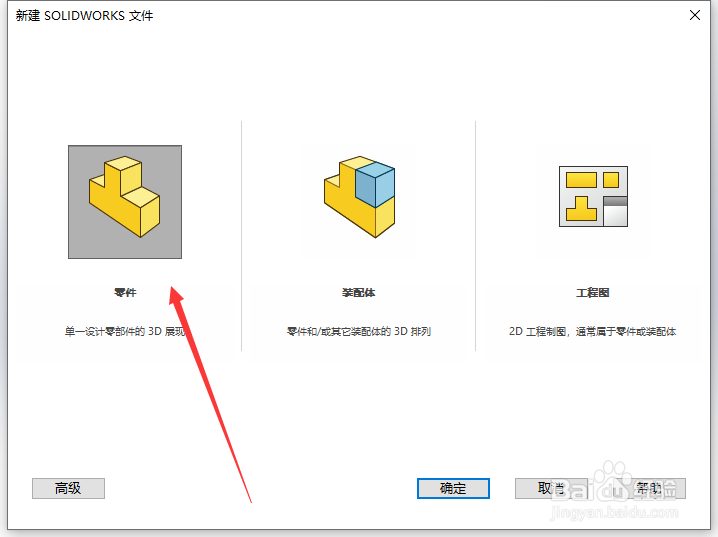

1、新建文件.用快捷键命令CTRL+N禅旄褡瘦命令新建，我建议对于软件操作来说，能用快捷键尽量用快捷键，这样可以加快做事的效率，如图所示，这一步完成.

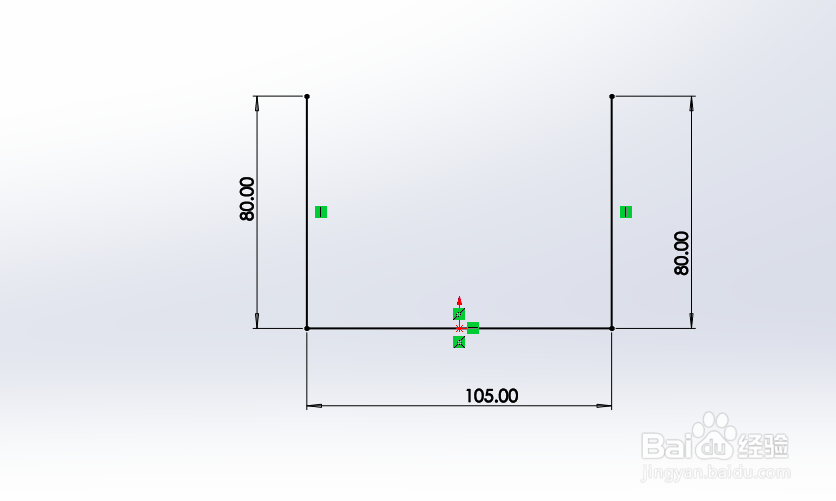

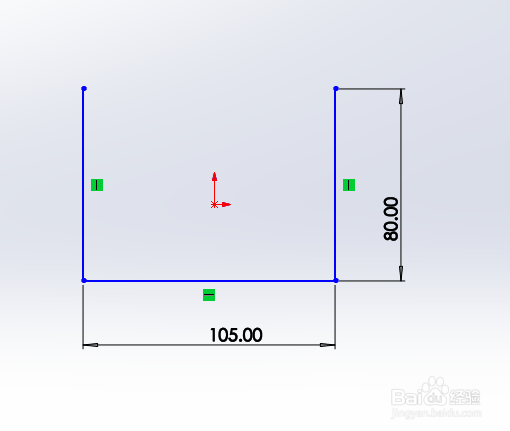

2、草图绘制.点击前视图基准面，绘制草图，选择边角矩形，绘制矩形，删除最上面一行，标注尺寸，如图所示，这一步完成.

3、添加关系，最下面的线条添加原点重合与居中.如图所示，这一步完成.

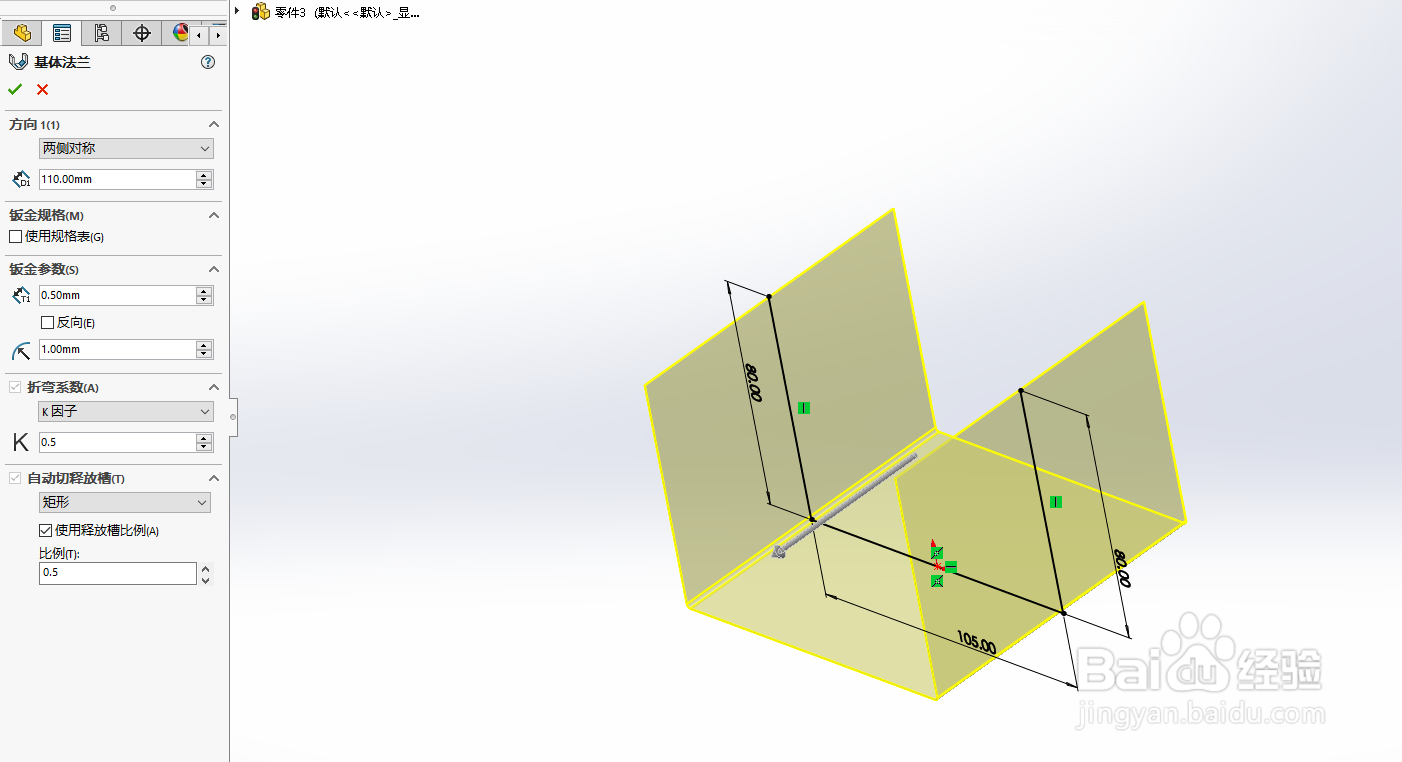

4、基体法兰.草图绘制完，点击钣金按钮上面的基体法兰按钮，拉伸长度，写110mm.下拉框选择两侧对称.钣金厚度填写1mm。圆角写1mm.如图所示，这一步完成.

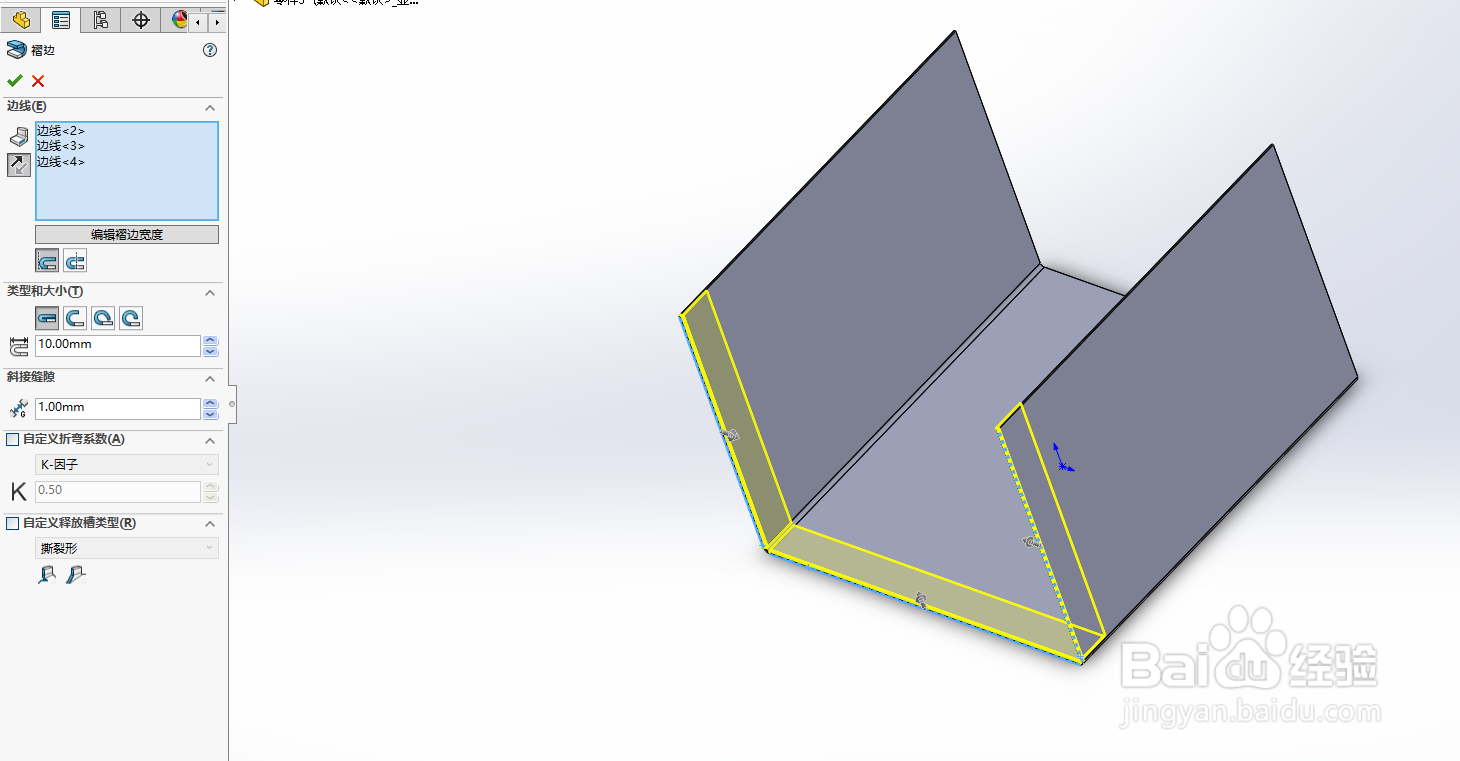

5、添加褶边.选择钣金褶边按钮，弹出对话框.选择如下如所示的参数.这一步不难，按部就班的选择对应的线段就可以了.如图所示，这一步完成.

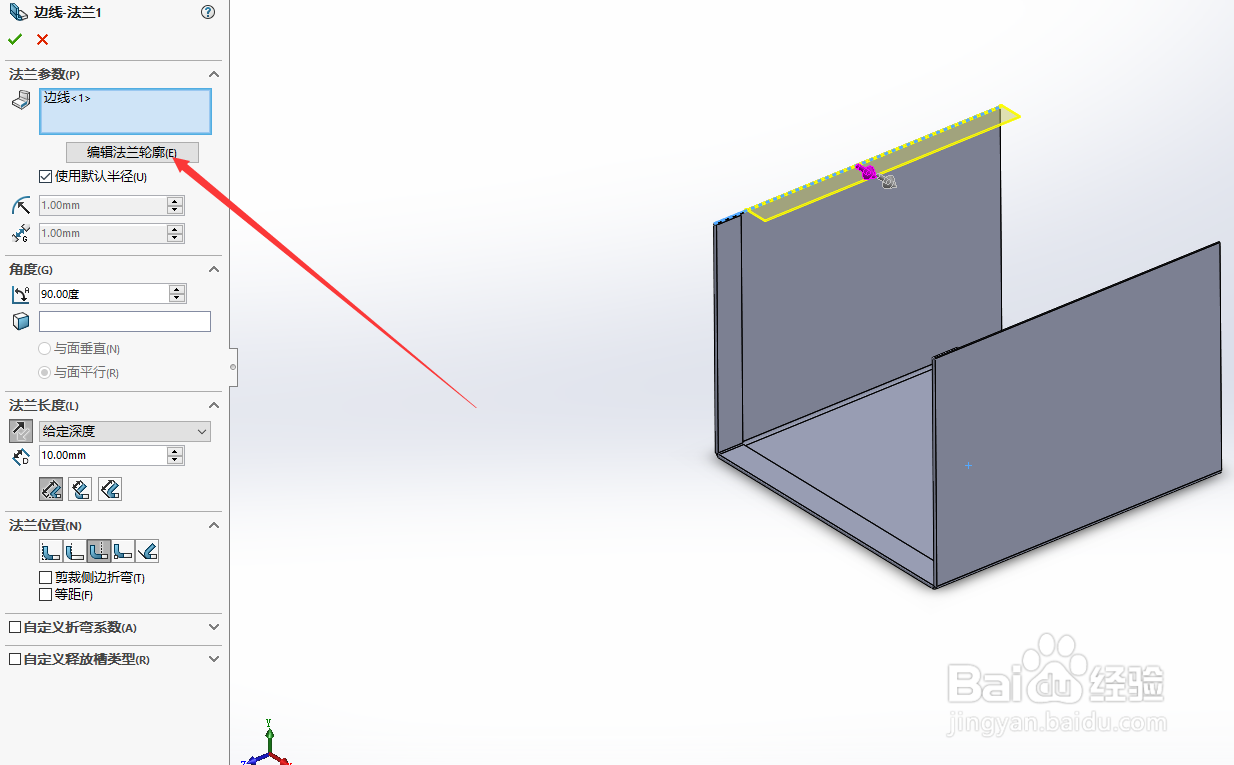

6、边线法兰1.点击钣金按钮上面的边线法兰，注意，两边要分开点，不要一次性把两边的线都添加边线了.如图所示，这一步完成.

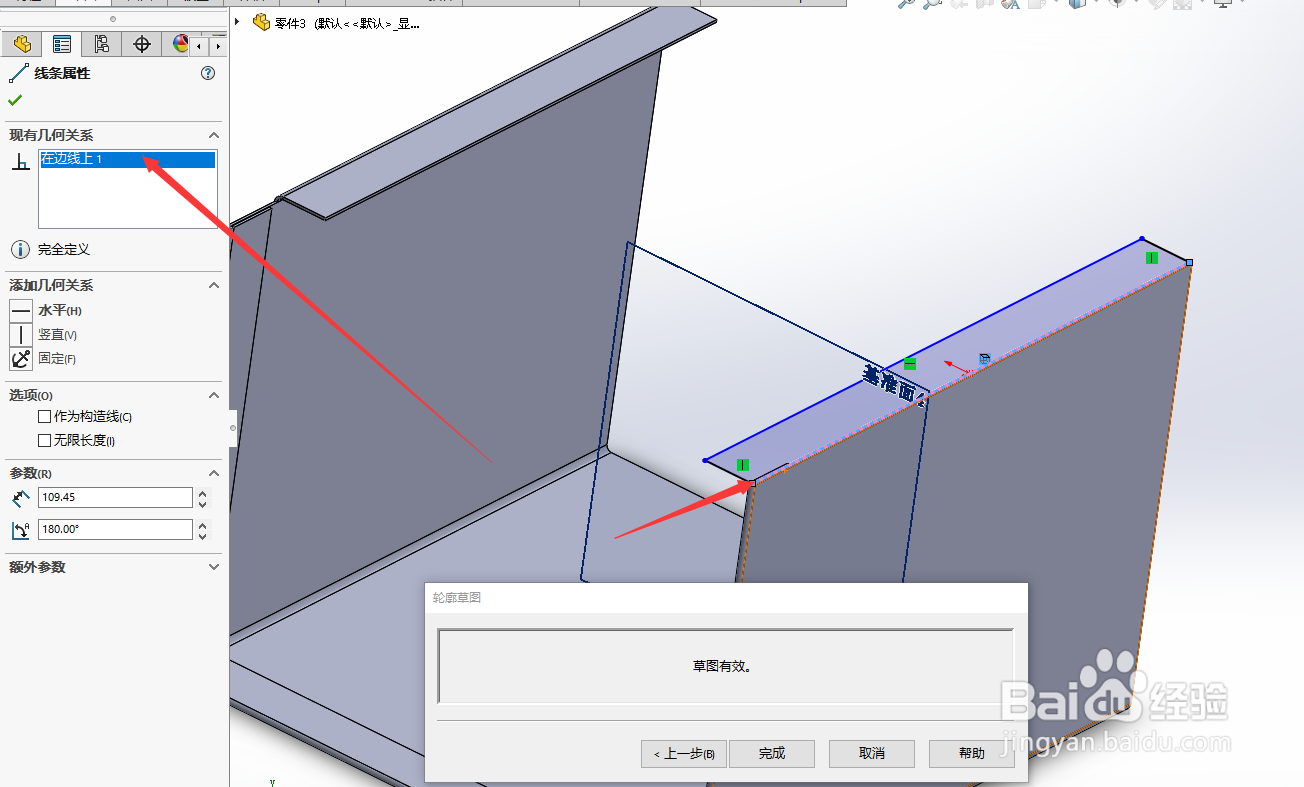

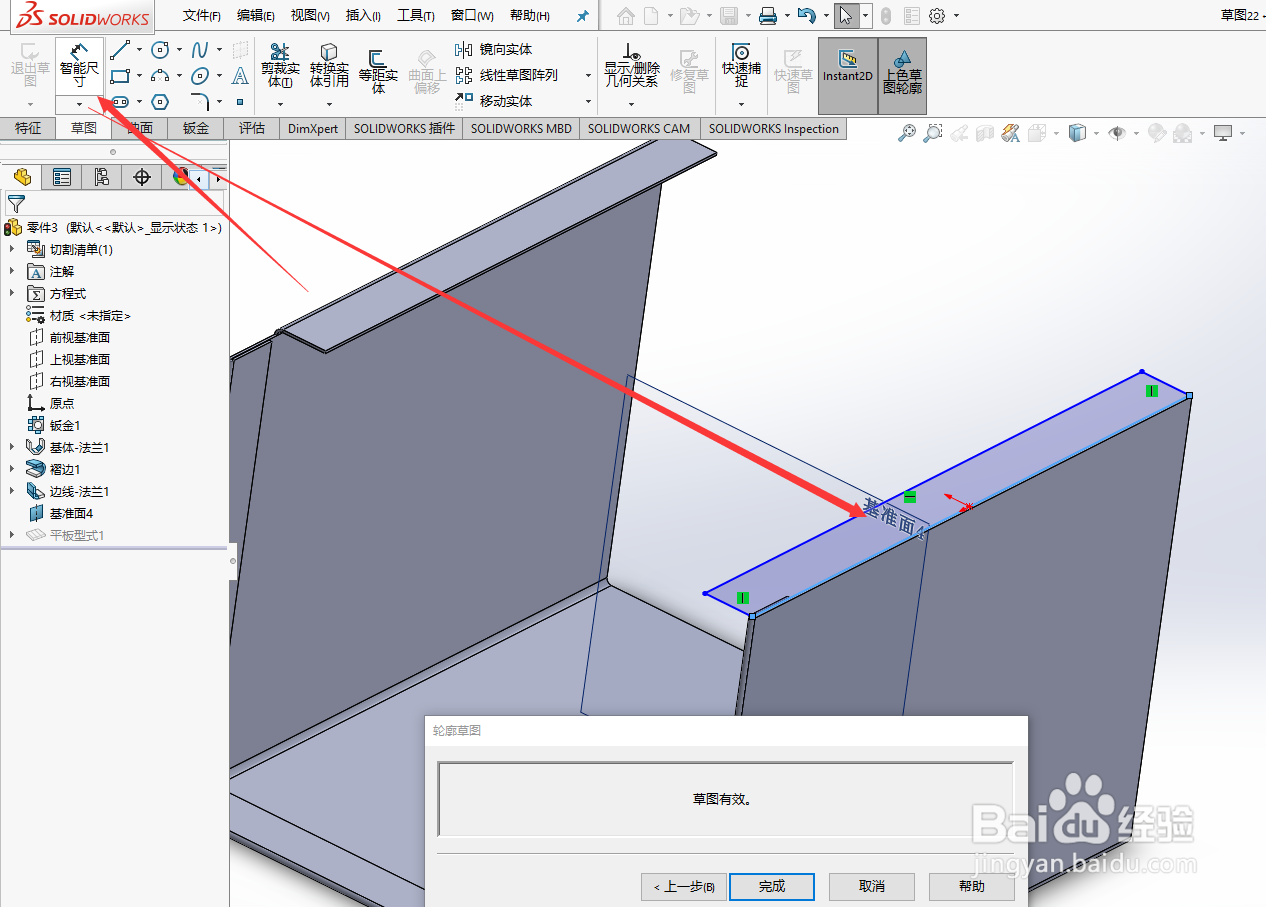

7、控制边线1.上一步我们弹出来边线对话框，我们这一曰搬嚏嘀步选择编辑法兰轮廓.弹出的对话框，在关系里面清除干净，我们用智能标注来确定边线的长度.如图所示，这一步完成.

8、边线法兰2.相同的操作，这一步也是一样，点击钣金面板上面的边线法兰，弹出对话框，如图所示，这一步完成.

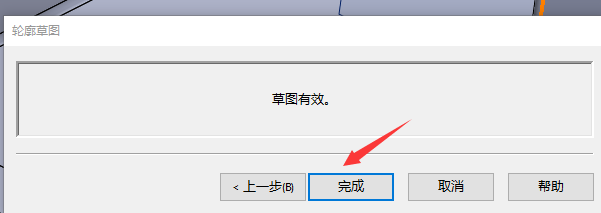

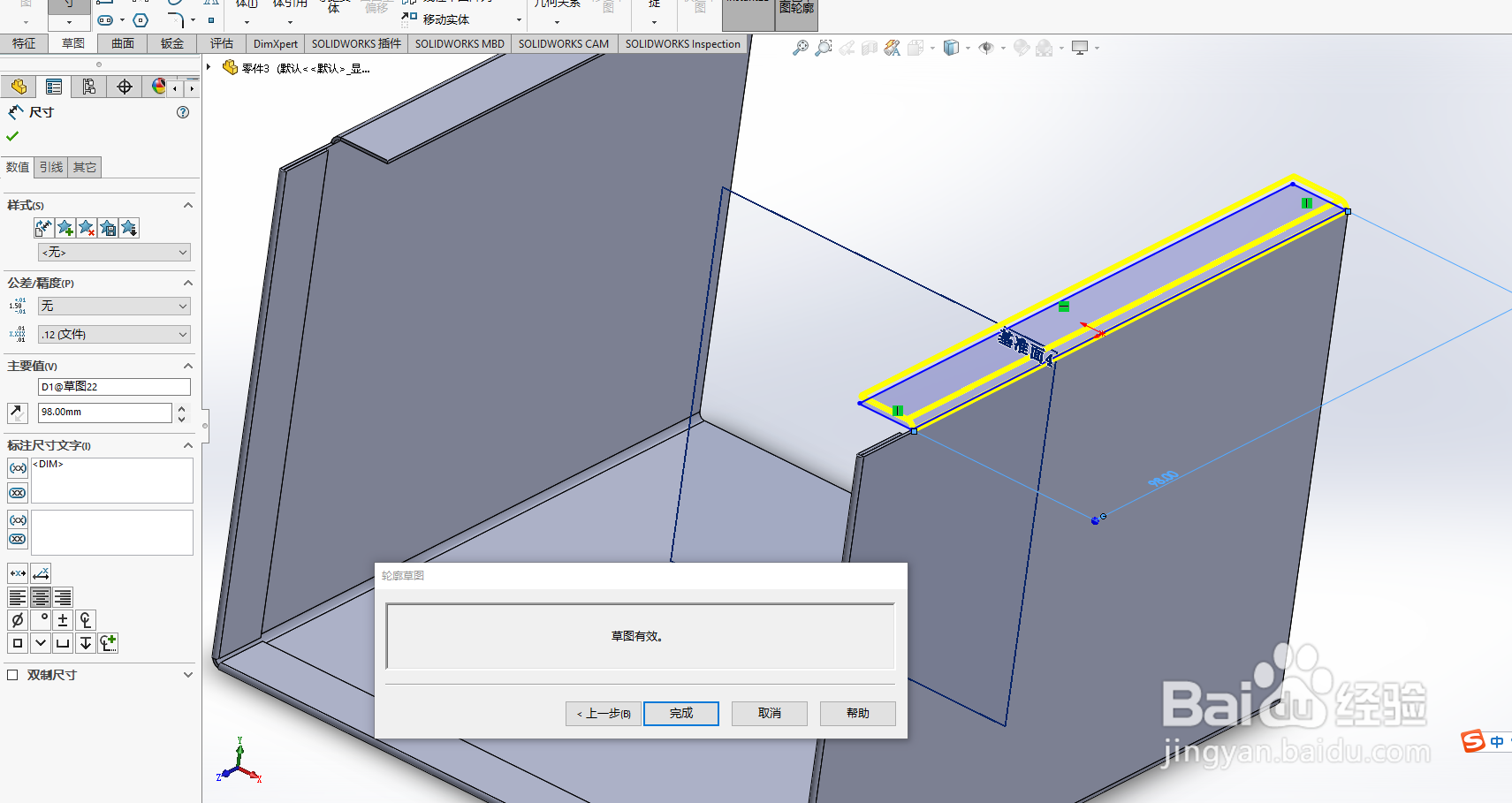

9、控制边线2.这一步选择编辑法兰轮廓.弹出的对话框，清除线条关系，智能标注尺寸大小98mm.完成之后点击确定.如图所示，这一步完成.

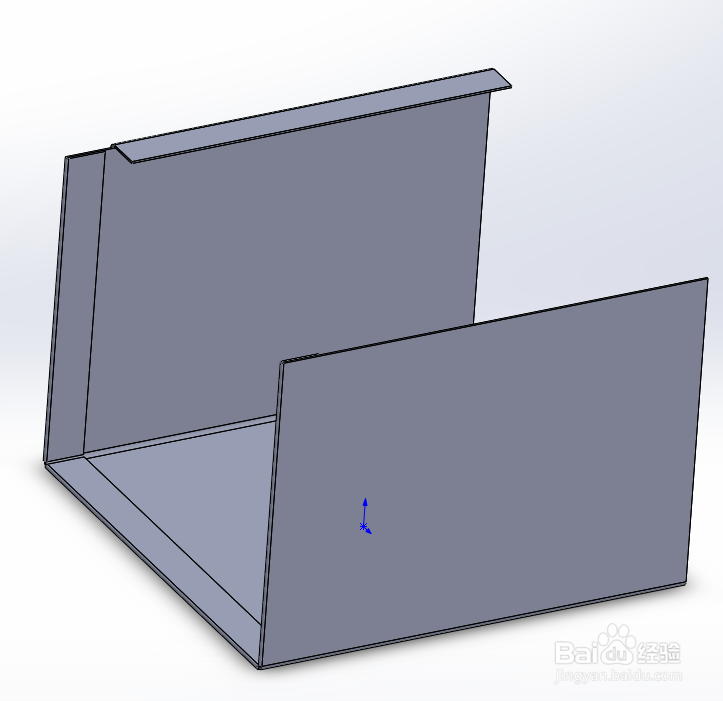

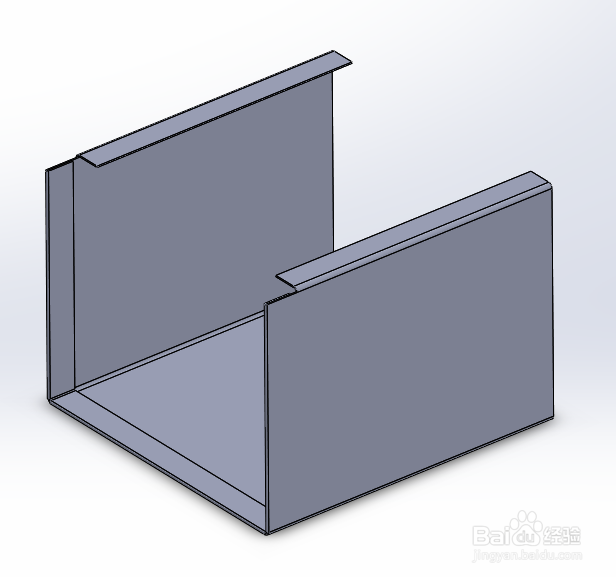

10、成型 把不需要的线条隐藏，调整一下角度，如图所示，这一步完成.效果还不错吧，喜欢的点个赞.
