CAD导入GIS生成面要素有时拓扑检查有缝隙或重叠

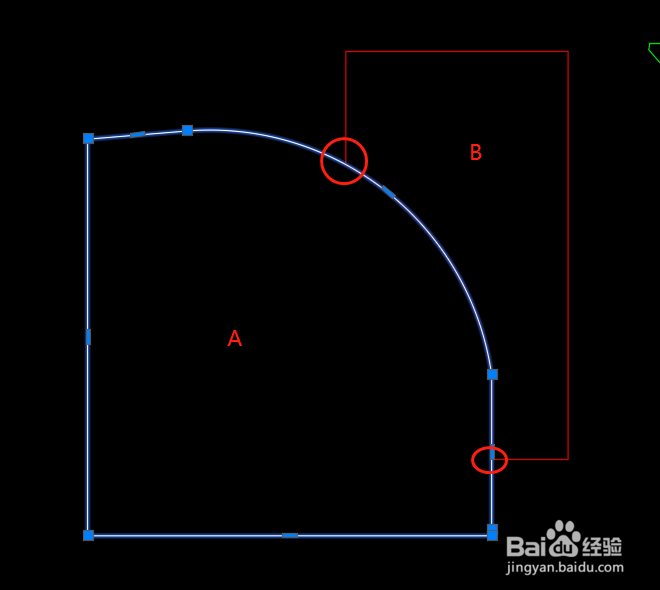

1、问题的原因出在CAD绘图不严谨，在CAD绘图时，相邻的两个闭合多段线的控制点如果不重合，导入GIS生成面要素时，就会出现缝隙或重叠问题。如下图所示，就是控制点不重合的例子，A在红圈处缺少两个控制点

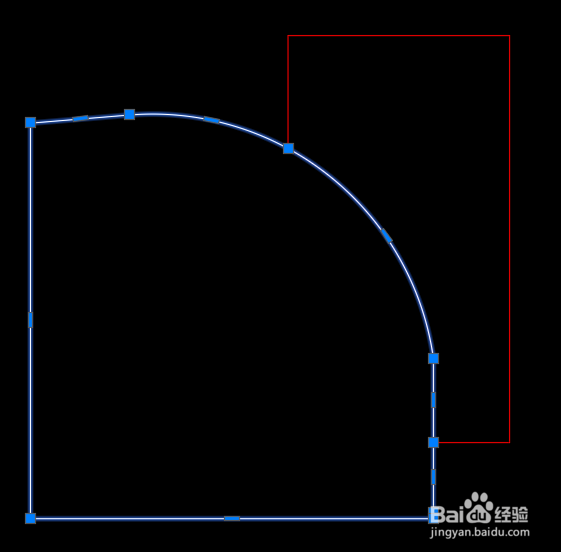

2、控制点重合的情况如下图所示

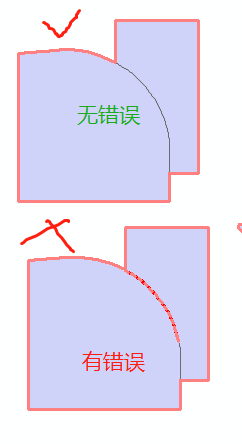

3、由此，导入GIS生成面要素时，我们就会发现，控制点重合的情况，不会发生拓扑错误，否则就会发生拓扑错误，如下图所示

4、结论：如果我们需要CAD转入GIS生成面要素又不可以发生拓扑错误，那么应该尽量做到相邻闭合多段线的控制点都在同一个位置，位置错误或者缺少控制点，都会导致拓扑错误，所以应该在CAD绘图时多加注意！
